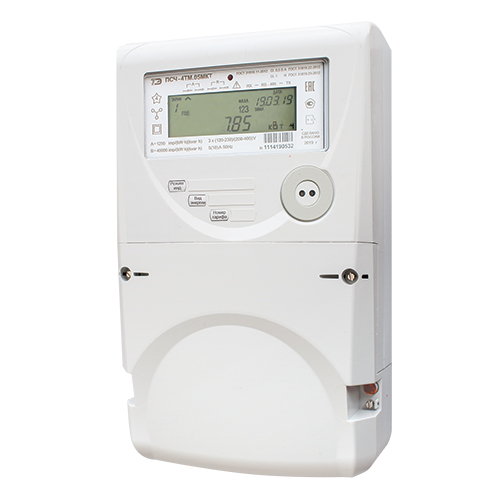

ПСЧ-4ТМ.05МКТ счетчик электрической энергии трехфазный многофункциональный. Может применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, а также осуществлять учет потоков мощности в энергосистемах и межсистемных перетоках.

На этом сайте вы можете удалённо получать данные со счётчика ПСЧ-4ТМ.05МКТ
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Связанные статьи

Виды связи

GSM/CSD / GPRS / PLC / Ethernet / RS-485

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-4ТМ.05МКТ

Счетчик ПСЧ-4ТМ.05МКТ предназначен для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Электросчетчик ПСЧ-4ТМ.05МКТ может применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, а также осуществлять учет потоков мощности в энергосистемах и межсистемных перетоках.

Счетчик электроэнергии ПСЧ-4ТМ.05МКТ предназначен для работы автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ), а так же автоматизированных системах диспетчерского управления (АСДУ).

В модельный ряд электросчетчиков ПСЧ-4ТМ.05МКТ входят:

  • двунаправленные счетчики (ПСЧ-4ТМ.05МКТ.00, ПСЧ-4ТМ.05МКТ.01, ПСЧ-4ТМ.05МКТ.02, ПСЧ-4ТМ.05МКТ.03, ПСЧ-4ТМ.05МКТ.04, ПСЧ-4ТМ.05МКТ.05, ПСЧ-4ТМ.05МКТ.06, ПСЧ-4ТМ.05МКТ.07, ПСЧ-4ТМ.05МКТ.20, ПСЧ-4ТМ.05МКТ.21) для учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета);
  • однонаправленные счетчики (ПСЧ-4ТМ.05МКТ.08, ПСЧ-4ТМ.05МКТ.09, ПСЧ-4ТМ.05МКТ.10, ПСЧ-4ТМ.05МКТ.11, ПСЧ-4ТМ.05МКТ.22, ПСЧ-4ТМ.05МКТ.23) для учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);
  • комбинированные электросчетчики (ПСЧ-4ТМ.05МКТ.12, ПСЧ-4ТМ.05МКТ.13, ПСЧ-4ТМ.05МКТ.14, ПСЧ-4ТМ.05МКТ.15, ПСЧ-4ТМ.05МКТ.16, ПСЧ-4ТМ.05МКТ.17, ПСЧ-4ТМ.05МКТ.18, ПСЧ-4ТМ.05МКТ.19, ПСЧ-4ТМ.05МКТ.24, ПСЧ-4ТМ.05МКТ.25) для учета активной энергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной энергии прямого и обратного направления (три канала учета).

Двунаправленные и комбинированные электросчетчики ПСЧ-4ТМ.05МКТ могут конфигурироваться и учитывать:

  • активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
  • реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
  • реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).

Конфигурированные и однонаправленные электросчетчики ПСЧ-4ТМ.05МКТ при эксплуатации на линиях с потоком энергии в одном направлении препятствуют попыткам хищения электроэнергии в результате умышленного неправильного подключения, связанного с переворотом тока в одной или нескольких токовых цепях счетчика.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-4ТМ.05МКТ

  • Два равноприоритетных, независимых, гальванически развязанных интерфейса связи:RS-485 и оптопорт.
  • Дополнительные интерфейсные модули: GSM, PLC, Ethernet, RF.
  • ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
  • Жидкокристаллический индикатор с подсветкой.
  • Два конфигурируемых изолированных испытательных выхода.
  • Один конфигурируемый цифровой вход.
  • Формирование сигнала управления нагрузкой по различным программируемым критериям.
  • В корпусе предусмотрено место для коммуникационного оборудования.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-4ТМ.05МКТ

Тарификация и архивы учтенной энергии

Электросчетчик ПСЧ-4ТМ.05МКТ ведет многотарифный учет активной и реактивной энергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).

Тарификатор:

  • четыре тарифа (Т1-Т4);
  • четыре типа дня (будни, суббота, воскресенье, праздник);
  • двенадцать сезонов (на каждый месяц года);
  • дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
  • используется расписание праздничных дней и список перенесенных дней.

Счетчик ПСЧ-4ТМ.05МКТ ведет архивы тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь (активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:

  • всего от сброса (нарастающий итог);
  • за текущие и предыдущие сутки;
  • на начало текущих и предыдущих суток;
  • за каждые предыдущие календарные сутки глубиной до 30 дней;
  • на начало каждых предыдущих календарных суток глубиной до 30 суток;
  • за текущий месяц и двенадцать предыдущих месяцев;
  • на начало текущего месяца и двенадцати предыдущих месяцев;
  • за текущий и предыдущий год;
  • на начало текущего и предыдущего года.

Счетчики ПСЧ-4ТМ.05МКТ могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.

Профили мощности нагрузки

Двунаправленные счетчики электроэнергии ПСЧ-4ТМ.05МКТ ведут два независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления), однонаправленные и комбинированные электросчетчики - один массив (имеется по 2 профиля для всех видов):

  • время интегрирования от 1 до 30 минут (счетчики непосредственного включения);
  • время интегрирования от 1 до 60 минут (счетчики трансформаторного включения);
  • глубина хранения каждого массива 113 суток при времени интегрирования 30 минут;
  • включение с номинальным напряжением.

Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Регистрация максимумов мощности нагрузки

Электросчетчик ПСЧ-4ТМ.05МКТ может использоваться как регистратор максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчика электроэнергии:

  • интервальных максимумов (от сброса до сброса);
  • месячных максимумов (за текущий и каждый из двенадцати предыдущих месяцев).

Измерение параметров сети и показателей качества электрической энергии

Электросчетчик ПСЧ-4ТМ.05МКТ измеряет мгновенные значения (время интегрирования 1 секунда) физических величин, характеризующих трехфазную электрическую сеть:

  • активной, реактивной и полной мощности;
  • активной и реактивной мощности потерь;
  • фазного и межфазного напряжения и напряжения прямой последовательности;
  • тока;
  • коэффициента мощности;
  • частоты сети;
  • текущего времени и даты;
  • температуры внутри корпуса;
  • тока нулевой последовательности;
  • коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
  • коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
  • коэффициентов искажения синусоидальности кривой токов;
  • коэффициентов несимметрии тока по нулевой и обратной последовательностям.

Все варианты исполнения электросчетчика ПСЧ-4ТМ.05МКТ, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика.

Счетчик ПСЧ-4ТМ.05МКТ может использоваться как измеритель показателей качества электроэнергии по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

Испытательные выходы и цифровые входы

В электросчетчике ПСЧ-4ТМ.05МКТ функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

  • импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
  • статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
  • сигналов телеуправления;
  • сигнала контроля точности часов;
  • сигнал управления нагрузкой по различным программируемым критериям.

В счетчике электроэнергии ПСЧ-4ТМ.05МКТ функционирует один цифровой вход, который может конфигурироваться:

  • как вход управления режимом поверки (только первый цифровой вход);
  • как вход счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
  • как вход телесигнализации.

Электросчетчик ПСЧ-4ТМ.05МКТ с функцией управления нагрузкой может работать в следующих режимах:

  • ограничения мощности нагрузки;
  • ограничения энергии за сутки;
  • ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
  • контроля напряжения сети;
  • контроля температуры счетчика;
  • управления нагрузкой по расписанию.

Журналы

Счетчик ПСЧ-4ТМ.05МКТ ведет журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.

Устройство индикации

Счетчик ПСЧ-4ТМ.05МКТ имеет жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин, а также три кнопки управления режимами индикации.

Индикатор электросчетчика ПСЧ-4ТМ.05МКТ может работать в одном из четырех режимов:

  • в режиме индикации текущих измерений;
  • в режиме индикации основных параметров;
  • в режиме индикации вспомогательных параметров;
  • в режиме индикации технологических параметров.

Счетчик ПСЧ-4ТМ.05МКТ в режиме индикации основных параметров позволяет отображать на индикаторе учтенную активную и реактивную элеткроэнергию прямого и обратного направления по каждому тарифу и сумме тарифов.

Дополнительно счетчик позволяет отображать на индикаторе:

  • измеренные мгновенные значения физических величин, указанных в разделе «Измерение параметров сети и показателей качества электрической энергии»;
  • версию программного обеспечения счетчика (ПО) и контрольную сумму метрологически значимой части ПО.

Интерфейсы связи

Электросчетчик ПСЧ-4ТМ.05МКТ имееет два равноприоритетных независимых гальванически изолированных интерфейса связи - RS-485 и оптический порт.

Электросчетчик ПСЧ-4ТМ.05МКТ обеспечивает возможность считывания через интерфейсы связи архивных данных и измеряемых параметров управления функциямиЮ программирование и перепрограммирование различных параметров.

В электросчетчики ПСЧ-4ТМ.05МКТ могут устанавливаться дополнительные интерфесные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети (GSM, PLC, Ethernet, RF). При этом электросчетчики становятся коммуникаторами, и к их интерфейсу могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть с возможностью удаленного доступа к каждому электросчетчику объекта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-4ТМ.05МКТ

Наименование величины Значение
Класс точности при измерении в прямом и обратном направлении:
активной энергии 0,5 S по ГОСТ Р 52323-2005, 1 по ГОСТ Р 52322-2005
реактивной энергии 1 или 2 по ГОСТ Р 52425-2005
Номинальный (максимальный) ток, А 1(2) или 5(10)
Базовый (максимальный) ток, А 5(100)
Стартовый ток (чувствительность), мА:
трансформаторного включения 0,001Iном
непосредственного включения 0,004Iб
Номинальные напряжения, В 3х(57,7-115)/(100-200) или 3х(120-230)/(208-400)
Установленный рабочий диапазон напряжений, В, электросчетчиков с Uном от 0,8Uном до 1,15Uном
3х(57,7-115)/(100-200) В 3х(46-132)/(80-230)
3х(120-230)/(208-400) В 3х(96-265)/(166-460)
Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В от 0 до 440
Номинальная частота сети, Гц 50
Диапазон рабочих частот, Гц от 47,5 до 52,5
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сутки ±0,5
Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки:
во включенном состоянии в диапазоне температур от минус 40 до плюс 60 °С, менее ±0,1
в выключенном состоянии в диапазоне температур от минус 40 до плюс 70 °С, менее ±0,22
Полная мощность, потребляемая каждой последовательной цепью, не более, ВА 0,1
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения в диапазоне напряжений от 57 В, до 115 В и от 120 В до 230 В, не более, Вт (ВА)
57,7 В 0,5 (0,8)
115 В 0,7 (1,1)
120 В 0,7 (1,1)
230 В 1,1 (1,9)
Максимальный ток, потребляемый от резервного источника питания переменного или постоянного тока, в диапазоне напряжений от 100 В до 265 В, без учета (с учетом) потребления дополнительного интерфейсного модуля (6 В, 500 мА), мА
= 100 В 30 (90)
= 265 В 20 (40)
~100 В 50 (120)
~265 В 40 (70)
Жидкокристаллический индикатор:
число индицируемых разрядов 8
цена единицы младшего разряда при отображении энергии и коэффициентах трансформации равных 1, кВт·ч (квар·ч) 0,01
Постоянная счетчика в основном режиме (А) и режиме поверки (В), имп/(кВт·ч), имп/(квар·ч) для электросчетчиков:
3х(57,7-115)/(100-200)В, 1(2) А А=25000, В=800000
3х(57,7-115)/(100-200)В, 5(10) А А=5000, В=160000
3х(120-230)/(208-400) В, 1(2) А А=6250, В=200000
3х(120-230)/(208-400) В, 5(10) А А=1250, В=40000
3х(120-230)/(208-400) В, 5(100) А А=250, В=8000
Сохранность данных при прерываниях питания, лет:
информации, более 40
внутренних часов, не менее 10 (питание от литиевой батареи)
Защита информации пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика Циклическая, непрерывная
Рабочие условия эксплуатации (группа 4 по ГОСТ 22261):
температура окружающего воздуха, °С от минус 40 до плюс 60
относительная влажность при 30 °С, % до 90
давление, кПа (мм. рт. ст.) от 70 до 106,7 (от 537 до 800)
Межповерочный интервал, лет 12
Средняя наработка до отказа, час 165000
Средний срок службы, лет 30
Время восстановления, час 2
Масса, кг, не более 1,7
Габаритные размеры, мм 309х170х92

Схема подключения

Схема подключения счётчика ПСЧ-4ТМ.05МК непосредственного включения к трёхфазной четырёхпроводной сети:

Схема подключения

Схема подключения счётчика ПСЧ-4ТМ.05МК к трёхфазной трёхпроводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока:

Схема подключения

Схема подключения счётчика ПСЧ-4ТМ.05МК к трёхфазной трёхпроводной сети с помощью трёх трансформаторов напряжения и двух трансформаторов тока:

Схема подключения

Схема подключения счётчика ПСЧ-4ТМ.05МК к трёхфазной трёхпроводной сети с помощью двух трансформаторов тока:

Схема подключения

Схема подключения счётчика ПСЧ-4ТМ.05МК к трёхфазной трёхпроводной или четырёхпроводной сети с помощью трёх трансформаторов тока:

Схема подключения

Схема подключения счётчика ПСЧ-4ТМ.05МК к трёхфазной трёхпроводной или четырёхпроводной сети с помощью трёх трансформаторов напряжения и трёх трансформаторов тока:

Схема подключения

Испытательные входы счетчика ПСЧ-4ТМ.05МКТ:
