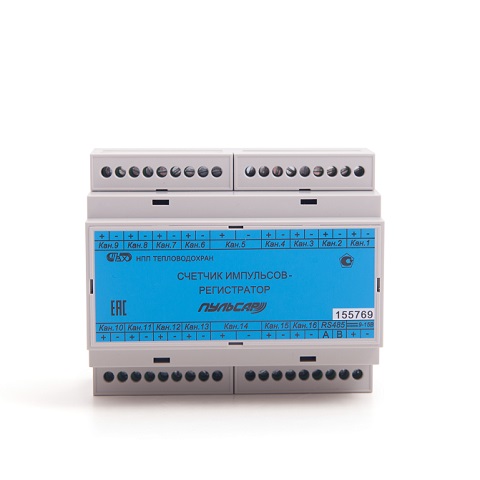

Пульсар 16М

Пульсар 16М

ООО НПП "ТЕПЛОВОДОХРАН"

Учет потребления холодной и горячей воды, газа, электроэнергии совместно со счетчиками воды, газа, электроэнергии, имеющими импульсный (телеметрический) выход, дистанционный мониторинг потребления энергоресурсов, другие учетные операции

На этом сайте вы можете удалённо опрашивать счётчики, используя Пульсар 16М
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Связанные статьи

Виды связи

RS-485

Преимущества



  • Сделано в России
  • Автономное питание от встроенной литиевой батареи
  • Энергонезависимый архив
  • Открытый протокол обмена
  • Выходные интерфейсы: RS-485
  • Адаптированы для работ в составе автоматизированной системы учета «Пульсар»
  • Считывание данных с приборов учета без доступа в дом, квартиру
  • Гарантийный срок прибора 6 лет

Описание

Выпускаемые под маркой Пульсар регистраторы 16-канальные фиксируют объективные данные о расходе энергоресурсов, а затем передают их на обработку по интерфейсу RS485 или по специальному порту, в зависимости от установленной модели.

Преобразователь вторичного типа, счетчик импульсов Пульсар 16 способен реализовывать до шестнадцати числоимпульсных каналов измерения, где в качестве первичных преобразователей могут использоваться стандартные газовые, электрические или водные счетчики, оборудованные телеметрическими или импульсными каналами.

НАЗНАЧЕНИЕ

Счетчики импульсов - регистраторы «ПУЛЬСАР» исполнения 2 (без индикатора) предназначены для:

  • коммерческого и технологического учета потребления холодной и горячей воды, газа;
  • работы в составе АСКУЭ.

Счетчики являются вторичным преобразователями, реализуют до шестнадцати числоимпульсных каналов измерения и в
качестве первичных преобразователей используют водосчетчики, счетчики газа, имеющие импульсный (телеметрический) выход.

Счетчики обеспечивают измерение следующей текущей информации:

  • потребленный объем воды, газа нарастающим итогом по каждому каналу;
  • время работы прибора в часах;
  • дату и время.

Счетчики обеспечивают сохранение во встроенной энергонезависимой памяти архива параметров
потребления воды, газа с последующей возможностью считывания через интерфейс RS-485.

Особенности

Оснащенный независимым источником питания, 16-канальный счетчик импульсов является микропроцессорным устройством. Прибор внесен в Госреестр Средств измерений как средство коммерческого учета. Поэтому «Пульсар» 16 канальный востребован как в коммерческом, так и технологическом учете расхода затрат энергоресурсов и функционирования в составе АСКУЭ.

Основные функциональные возможности

Доступный в каталоге производителя счетчик импульсов регистратор Пульсар 16 измеряет:

  • расход газа, воды нарастающим итогом по каждому из 16 каналов;
  • время работы устройства в часах;
  • привязку ко времени и дате измерения.

Дополнительно представленный в линейке Пульсар 16-канальный счетчик импульсов регистратор эффективен в разрезе многотарифного учета потребляемых ресурсов, выявления мест их несанкционированного расхода и контроля линий взаимосвязи с отдельными счетчиками. Собираемые данные надежно защищены от незаконного доступа третьих лиц.

Заводские характеристики

  • Число входных каналов — 16.
  • Встроенные импульсные датчики — герконовый, транзисторный, активный.
  • Минимальная продолжительность импульса — 10 мс.
  • Частота импульса — 100 Гц. В случае индивидуального заказа расширяется до 2000Гц.
  • Универсальность — счетчик импульсов Пульсар 16 функционирует в диапазоне температурных режимов от —10 до +50°С.
  • Величина объема памяти — 1080 часов, 180 суток, 24 месяца.
  • Размеры устройства — 105x56x88 мм.

Технические характеристики

Технические данные
Число входных каналов 16
Тип импульсных датчиков герконовый, транзисторный, активный (потенциальный)
Минимальная длительность импульса, мс 1
Частота импульсов, Гц, не более 100 (по требованию заказчика - до 2000)
Температура окружающей среды, °С от -10 до +50 (по отдельному заказу от -40 до +70)
Степень защиты корпуса IP20
Глубина архива 1080 часов, 180 суток, 24 месяца
Точность хода внутренних часов, секунд/сутки 5
Габаритные размеры, мм 105х56х88
Обмен информацией c внешними устройствами интерфейс RS 485
Период работы (учет импульсов) от встроенного элемента питания, лет не менее 6
Напряжение внешнего питания, необходимое для передачи данных 7-25В
SMS-оповещение в случае отключения нет
Межповерочный интервал, лет

6
