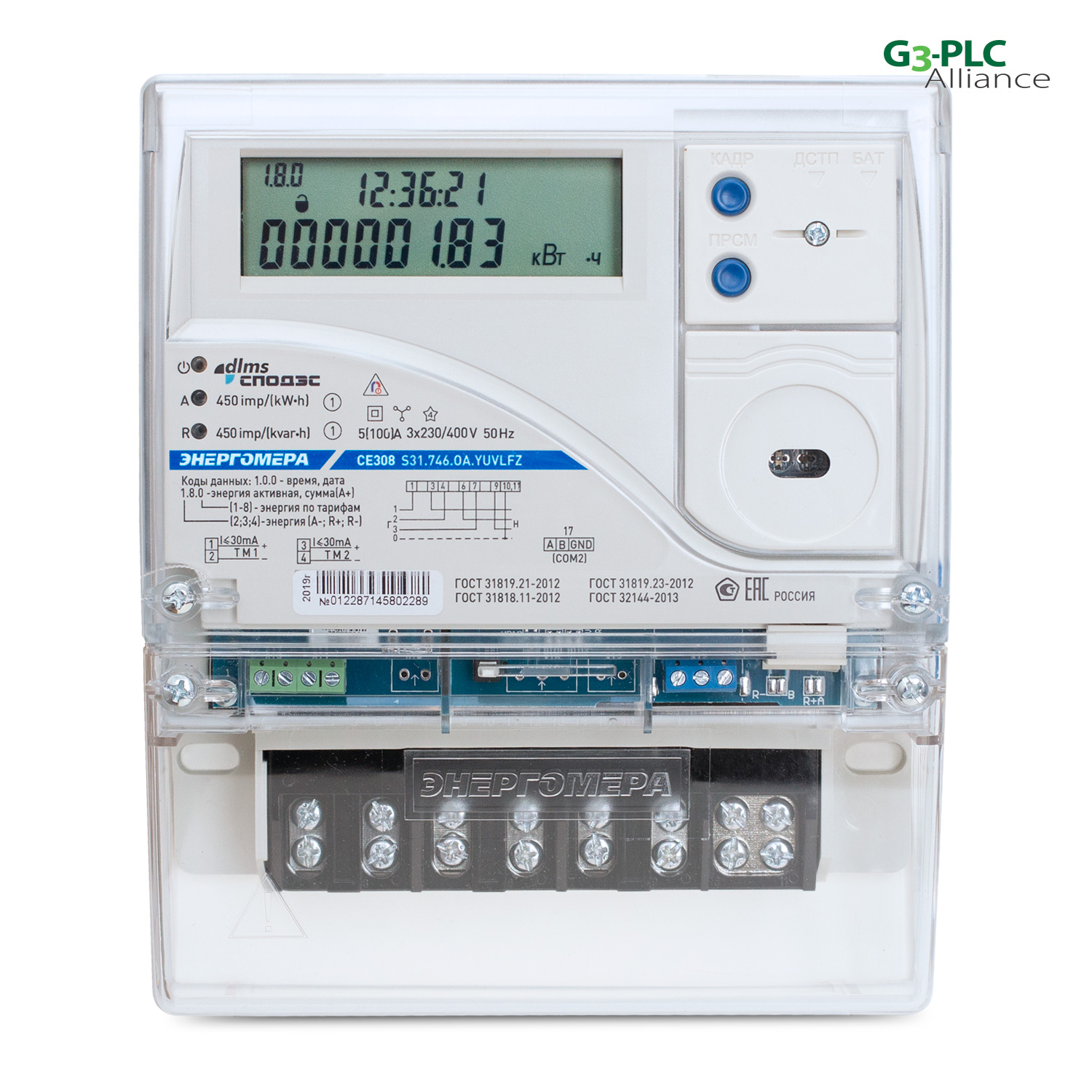

Многофункциональный трехфазный счетчик электроэнергии непосредственного и трансформаторного включения. Полностью соответствует требованиям ПАО Россети к приборам учета электроэнергии. Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.
Счетчик может использоваться в автоматизированных информационных измерительных системах
коммерческого учета электроэнергии (АИИС КУЭ) для передачи измеренных или вычисленных пара-
метров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Счетчик является трехфазным, трансформаторного или непосредственного включения (в зависи-
мости от варианта исполнения) и предназначен для измерения активной и реактивной электрической энергии в трехфазных четырехпроводных цепях переменного тока.
В счетчике реализованы следующие функции:
• многотарифный учет электроэнергии (с тремя уровнями тарификации – по событиям, внешняя и
повременная тарификации);
• ведение ретроспективы (фиксация текущих значений накопителей энергии: на конец расчетного
периода (месяц), на конец суток, на конец года и при возникновении определенного события);
• ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени
усреднения;
• измерение параметров сети: частоты напряжения, фазных токов, фазных напряжений, между-
фазных (линейных) напряжений (с ненормируемой точностью), углов между током и напряжением по фазам; коэффициента мощности по фазам и трехфазного, активной, реактивной, полной мощности по фазам и суммарно;
• измерение показателей качества электроэнергии (ПКЭ) в соответствии с классом «S» характери-
стики процесса измерений ГОСТ 30804.4.30-2013: положительное и отрицательное отклонение напряжения, отклонение частоты сети, длительность и глубина провала напряжения, длительность и максимальное значение перенапряжения, перерывы электроснабжения;
• анализ качества электроэнергии на соответствие нормам качества по ГОСТ 32144-2013;
• индикация факта нарушения индивидуального показателя качества электрической энергии на
ЖКИ (по умолчанию отключено);
• фиксация нарушения индивидуального показателя качества электрической энергии (ведение
журналов событий доступных для считывания по интерфейсу);
• контроль потребляемой активной мощности;
• контроль потребляемой «мгновенной мощности»;
• контроль потребления активной энергии (контроль по лимитам энергии, предоплатный режим,
контроль малого потребления);
• контроль напряжения питающей сети;
• контроль токов;
• контроль частоты сети;
• контроль последовательности чередования фаз;
• контроль обрыва фазы;
• контроль встречного потока мощности;
• реле сигнализации (в исполнениях счетчика с реле сигнализации);
• телеметрические выходы с возможностью использования их в качестве «реле»;
• сигнализация по интерфейсу (возможность выступать в качестве инициатора связи с уровнем
ИВКЭ или ИВК при: вскрытии крышки зажимов; воздействии магнитным полем; перепараметри-ровании; превышении максимальной мощности; отклонении от нормированного значения уров-
ня напряжения и др., в соответствии с полным перечнем, подробно см. руководство пользователя
САНТ.411152.107-05РП;
• учет времени;
• самодиагностика;
• защита информации;
• защита от несанкционированного вскрытия (электронные пломбы);
• датчик магнитного поля;
• журналы событий с фиксацией: вскрытия крышки зажимов; вскрытия корпуса; даты последнего
перепрограммирования; воздействия магнитного поля, вызывающего недопустимые отклонения метрологических характеристик ПУ; фактов связи с ПУ, приведших к измению данных; отклонения напряжения в измерительных цепях от номинальных значений прибора; результатов самодиагностики; изменения текущих значений времени и даты при синхронизации времени (не менее 3 500 записей по протоколу DLMS) и др., подробно см. руководство пользователя САНТ.411152.107-05РП;
• механизм гибкой настройки реакции на события возникающих в счетчике;
• поддержка протокола обмена DLMS/COSEM;
• отображение информации на ЖКИ сопровождаемое кодами OBIS;
• поддержка протокола обмена ГОСТ Р МЭК 60870-5-104-2004;
• управление нагрузкой потребителя по заданному расписанию.
Подробное описание функций счетчика приведено в полной версии руководства пользователя
САНТ.411152.107-05 РП.
Счетчик может использоваться в автоматизированных информационных измерительных системах
коммерческого учета электроэнергии (АИИС КУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
ВНИМАНИЕ! ПРИ МОНТАЖЕ РУКОВОДСТВОВАТЬСЯ СХЕМОЙ ПОДКЛЮЧЕНИЯ НАНЕСЕННОЙ
НА ПАНЕЛИ СЧЕТЧИКА.
