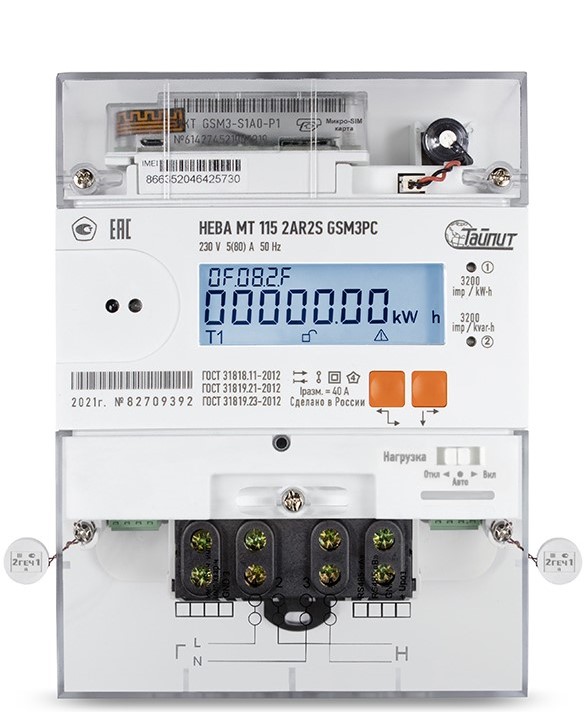

Нева МТ 115 2AR2S (СПОДЭС)

Нева МТ 115 2AR2S (СПОДЭС)

ООО «ТАЙПИТ-ИП»

Однофазный многофункциональный счётчик

Применение: В бытовом и промышленном секторах для измерения потреблённой электроэнергии в однофазной электрической сети (производственные и коммерческие предприятия, жилые и общественные здания, коттеджи, дачи, гаражи и т.п). Счётчик разработан для использования в составе АСКУЭ.
Назначение: Для измерения и учёта активной и реактивной энергии в однофазных двухпроводных цепях переменного тока дифференцированно по временным зонам суток, для измерения и учёта активной и реактивной энергий (индуктивной и емкостной) в двух направлениях. Может использоваться в качестве первичного датчика в АСКУЭ, информация с которого считывается по интерфейсам.
Исполнения с интерфейсами: NB-IoT/GPRS, RF (ZigBee), RS-485, LoRaWAN, PLC (G3/PRIME), PLC/RF.

На этом сайте вы можете удалённо получать данные со счётчика Нева МТ 115 2AR2S (СПОДЭС)
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Связанные статьи

Виды связи

GSM/CSD / GPRS / RS-485

Технические характеристики:

  • Сменный коммуникационный модуль
  • Оптический порт по ГОСТ IEC 61107-2011
  • Два датчика тока (два шунта), опционально
  • Датчик магнитного поля
  • Электронные пломбы крышки клеммной колодки и корпуса
  • Оптический и электрический испытательные выходы активной энергии и точности хода часов, с возможностью переключения в режим проверки точности измерения реактивной энергии
  • Подсветка ЖК-индикатора
  • Вход резервного питания, 9-30 В
  • Зуммер для звукового информирования о начале превышения порогов напряжения, лимита мощности, лимита энергии, воздействия магнитным полем, неравенства токов
  • Интерфейс RS-485 с питанием от встроенного блока питания
  • Счётчик оснащён встроенным расцепителем нагрузки со схемой контроля срабатывания и индикацией отключения
  • Переключатель коммутационного аппарата для возможности фиксации встроенного расцепителя в положениях: "отключено", "включено" и "авто"

Особенности:

  • Полное соответствие требованиям, предъявляемым к протоколам обмена с компонентами интеллектуальных систем учёта
  • Протокол обмена данными СПОДЭС 2.0
  • Измерение параметров качества электроэнергии: 1) факт медленных отклонений напряжения и частоты; 2) длительность этих отклонений
  • Изменённая система задания тарифных расписаний, позволяющая устанавливать 36 графиков тарификации с указанием времени начала 48 тарифных зон суток с указанием тарифа раздельно для каждого дня недели
  • Возможность установки сменных коммуникационных модулей
  • Возможность замены батареи без снятия пломб со знаком поверки
  • Гибкая система формирования профилей измеряемых величин
Класс точности акт./реакт. 1/1; 1/2
Номинальное напряжение, В 230
Рабочий диапазон фазных напряжений, В от 161 до 264
Номинальная частота сети, Гц 50
Рабочий диапазон частот, Гц 50 ± 2,5
Номинальный (макс.) ток, А 5(60); 5(80); 5(100)
Разрядность показаний 5+2
Количество тарифов 4
Количество тарифных зон суток 48
Количество сезонов 12
Количество исключительных дней 32
Количество универсальных профилей 16
Количество суточных профилей 24
Количество месячных профилей 32
Точность хода часов, не более, с/сут. ± 0,5 при номинальной t°
Точность хода часов, типовое значение, с/сут. 2 в рабочем диапазоне t°
Тарификация на каждый день недели раздельная
Точность хода часов, не более, с/сут. ± 0,5 при номинальной t°
Точность хода часов, типовое значение, с/сут. 2 в рабочем диапазоне t°
Скорость обмена, Бод программируемая 300, 600, 1200, 2400, 4800, 9600, 19200, 38400
Протокол обмена СПОДЭС
Измерение установившихся отклонений напряжения и частоты по ГОСТ 30804.4.30-2013 Класс S
Макс. площадь сечения проводников, мм2 50
Рабочий диапазон температур, °С -40...+70
