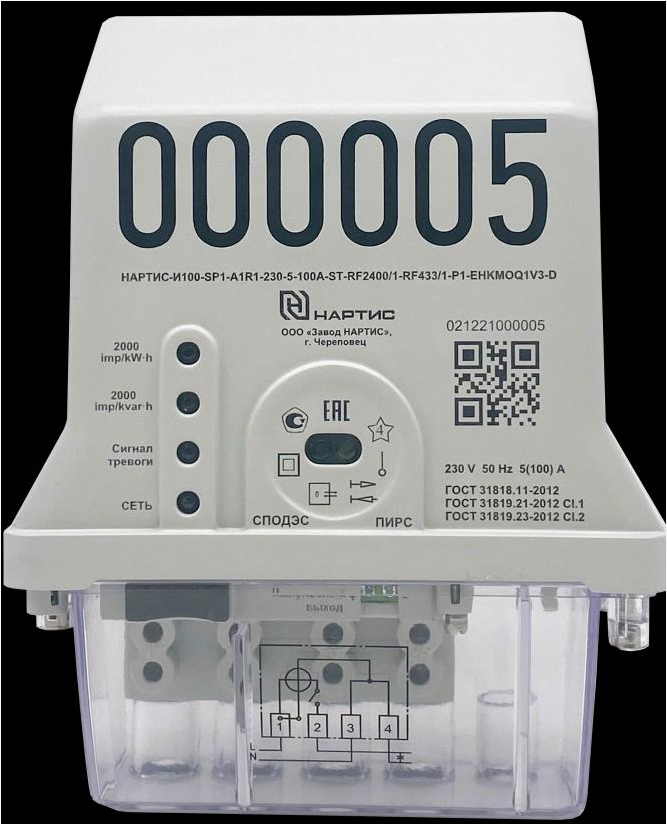

Прибор предназначен для измерения активной и реактивной электроэнергии в прямом и обратном направлениях, а также для оценки активной и реактивной мощности. Он измеряет параметры сети, такие как среднеквадратические значения напряжения и тока, частоту сети, коэффициент мощности cosφ, коэффициент реактивной мощности tgφ. Кроме того, прибор осуществляет контроль показателей качества электроэнергии, включая положительные и отрицательные отклонения напряжения и отклонения частоты питающего напряжения от номинального значения в однофазных сетях переменного тока с частотой 50 Гц.
Счетчик ведет следующие журналы событий, в которых фиксируются времена начала/окончания событий:
- журнал событий, связанных с напряжением (количество записей не менее 100);
- журнал событий, связанных с током (количество записей не менее 100);
- журнал включений/выключений (количество записей не менее 100);
- журнал событий программирования параметров счетчика (количество записей не менее 100);
- журнал событий внешних воздействий (количество записей не менее 100);
- журнал коммуникационных событий (количество записей не менее 100);
- журнал событий контроля доступа (количество записей не менее 100);
- журнал самодиагностики (количество записей не менее 100);
- журнал параметров качества энергии (количество записей не менее 100);
- журнал коррекции времени (количество записей не менее 100);
- журнал превышения тангенса (количество записей не менее 100);
- журнал выхода тангенса за порог на интервале интегрирования (количество записей не менее 100);
- журнал на начало года (количество записей не менее 100); 19
- журнал качества сети на расчётном периоде (количество записей не менее 100);
- журнал контроля мощности (количество записей не менее 100);
- журнал контроля блокиратора реле нагрузки (количество записей не менее 100).
Счетчик ведет следующие архивы тарифицированной учтенной энергии:
- значения учтенной активной и реактивной энергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;
- значения учтенной активной и реактивной энергии прямого и обратного направления на момент окончания расчетного периода не менее 36 записей, спрограммируемой датой окончания расчетного периода;
- значения учтенной активной и реактивной энергии прямого и обратного направления на начало текущего года и на начало предыдущих 3 лет;
- значения учтенной активной и реактивной энергии прямого и обратного направления на начало суток по всем тарифам на глубину 180 суток;
- приращения активной и реактивной энергии прямого и обратного направления на интервале 60 мин на глубину 180 суток (4320 записей);
- время превышения пороговых значений коэффициента реактивной мощности в зоне суток высокого и низкого потребления;
- максимальные значения коэффициента реактивной мощности в зоне суток высокого и низкого потребления;
- профиль мощности нагрузки на глубину 4320 записей;
- счетчик количества срабатываний коммутационного аппарата с переполнением не менее 4294967295; 20
- счетчик количества событий превышения положительного отклонения напряжения более 20% в завершенном расчетном периоде с переполнением не менее 4294967295;
- счетчик количества событий превышения положительного отклонения напряжения и отрицательного отклонения напряжения более 10% в завершенном расчетном периоде с переполнением не менее 4294967295;
- суммарная продолжительность превышения положительного отклонения напряжения более 20% в завершенном расчетном периоде с переполнением не менее 4294967295 с;
- суммарная продолжительность превышения положительного отклонения напряжения и отрицательного отклонения напряжения более 10% в завершенном расчетном периоде с переполнением не менее 4294967295 с.
Все журналы хранятся в памяти прибора в течение всего срока службы
счетчиков.
Интерфейсы связи питаются от встроенного источника питания счетчика. Счетчик имеет три независимых цифровых интерфейса связи
| Интерфейс | Скорость обмена при связи с ПУ по цифровым интерфейсам |
| Оптический порт, бит/с, не менее | 9600 |
| RS-485, бит/с, не менее | 9600 |
| GSM, бит/с, не менее | 50 |
| RF, бит/с, не менее | 2400 |
| Ethernet, Мбит/с, не менее | 10 |
Все счётчики имеют оптический порт. Физический интерфейс оптического порта соответствует ГОСТ IEC 61107-2011. В счетчиках архитектуры «Сплит» имеется возможность установки
съемного модуля связи с поддержкой передачи данных по интерфейсам:
- радиоинтерфейс: 433 МГц; 868 МГц; 2400 МГц; GSM/GPRS; LTE.
- PLC (стандарт PRIME не ниже 1.3.6 или G3-PLC с опциональной возможностью программного выбора необходимого стандарта);
- Ethernet.
Протоколы обмена данными по всем цифровым интерфейсам соответствуют действующей редакции стандарта ПАО «Россети» «Приборы учета электрической энергии. Требования к информационной модели обмена данными» (СТО 34.01-5.1-006-2021). Модуль связи ZigBee (RF):
- стандарт IEEE 802.15.4;
- 2,4 ГГц; 250 кБод/с;
- внутренняя антенна;
- разъем для внешней антенны SMA-F (опционально).
Формат данных при обмене информацией с компьютером по последовательным интерфейсам (оптопорт): 1 стартовый бит, 8 бит данных, 1 стоповый бит. Предусмотрена возможность спорадической передачи (по инициативе счетчика) уведомлений о тамперных событиях согласно СПОДЭС с отключаемым алгоритмом.
