В нашей системе реализована поддержка работы со счётчиками электроэнергии Нартис, которые позволяют организовать сбор и передачу данных через интерфейс RS-485 с использованием внешних модемов. Такое подключение позволяет выполнять дистанционный опрос сразу нескольких приборов учёта.

Однако при эксплуатации этих счётчиков существует важный технический нюанс. Все устройства Нартис поставляются с завода с одинаковыми сетевыми адресами по умолчанию. Если на этапе закупки и заполнения опросного листа не указать требование о различии адресов, приборы сохранят стандартные значения. В зависимости от модификации счётчика это может быть адрес 17 для моделей Н И300;100 и 16 для моделей Н 300;100.

При подключении двух и более счётчиков к одному модему такие одинаковые сетевые адреса приводят к некорректной работе системы опроса - данные либо не считываются, либо счётчики конфликтуют между собой. Поэтому перед вводом оборудования в эксплуатацию необходимо выполнить перенастройку сетевых адресов каждого прибора.

И здесь для устранения данной проблемы мы предлагаем два варианта решения:

• Подключение каждого прибора учёта локально - через оптопорт или преобразователь интерфейсов, с последующей настройкой сетевого адреса в конфигураторе.
• Настройка через программу яЭ.Мост - дистанционное подключение к счётчику и изменение параметров через конфигуратор производителя.

В данной статье подробно рассмотрим второй способ, так как он позволяет выполнять настройку удалённо, без необходимости локального подключения к прибору учета.

Подготовительный этап

Следует понимать, что яЭ.Мост - это инструмент, работающий только в связке с системой АСКУЭ "яЭнергетик". Он обеспечивает подключение к устройствам, выступающим в режиме клиента, с которыми сервер системы уже установил соединение. Проще говоря, если прибор учёта успешно опрашивается в системе яЭнергетик, к нему можно подключиться и через конфигуратор производителя.

Перед началом настройки необходимо:

• отключить от схемы все счётчики, кроме одного, чтобы исключить помехи при подключении;
• скачать и установить программу яЭ.Мост (ссылка);
• скачать и установить конфигуратор по ссылке на руководство пользования конфигуратором, там можно найти ссылки на скачивание конфигуратора (ссылка);

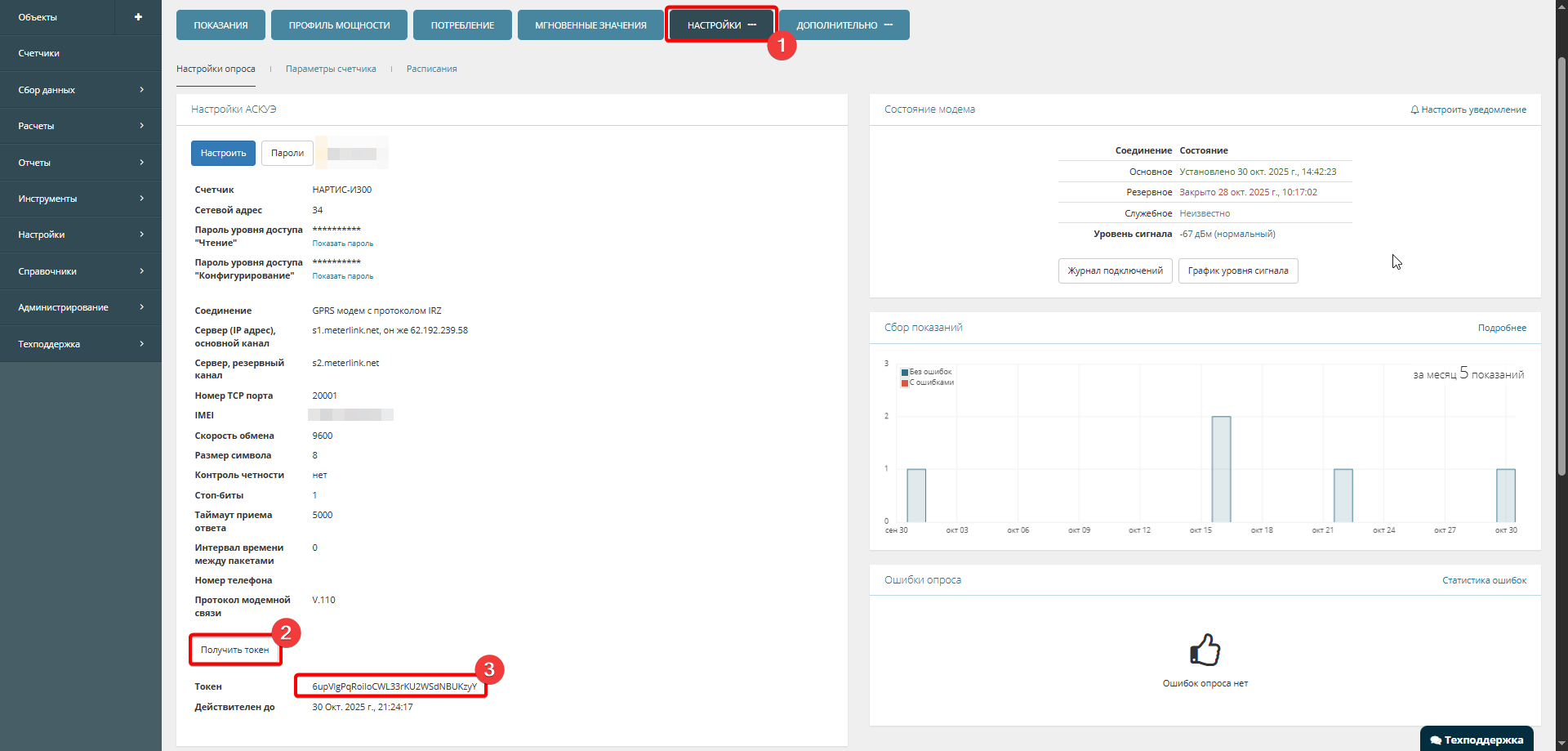

• в активном счётчике перейти на вкладку "Настройки опроса" и получить токен - он понадобится для дальнейшей работы в яЭ.Мост.

Подключение через яЭ.Мост

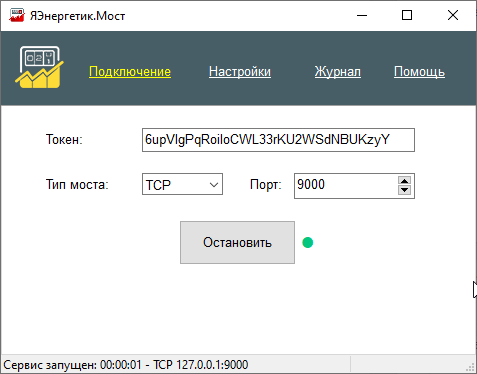

В яЭ.Мост нужно вести ранее скопированный токен в соответствующее поле программы.

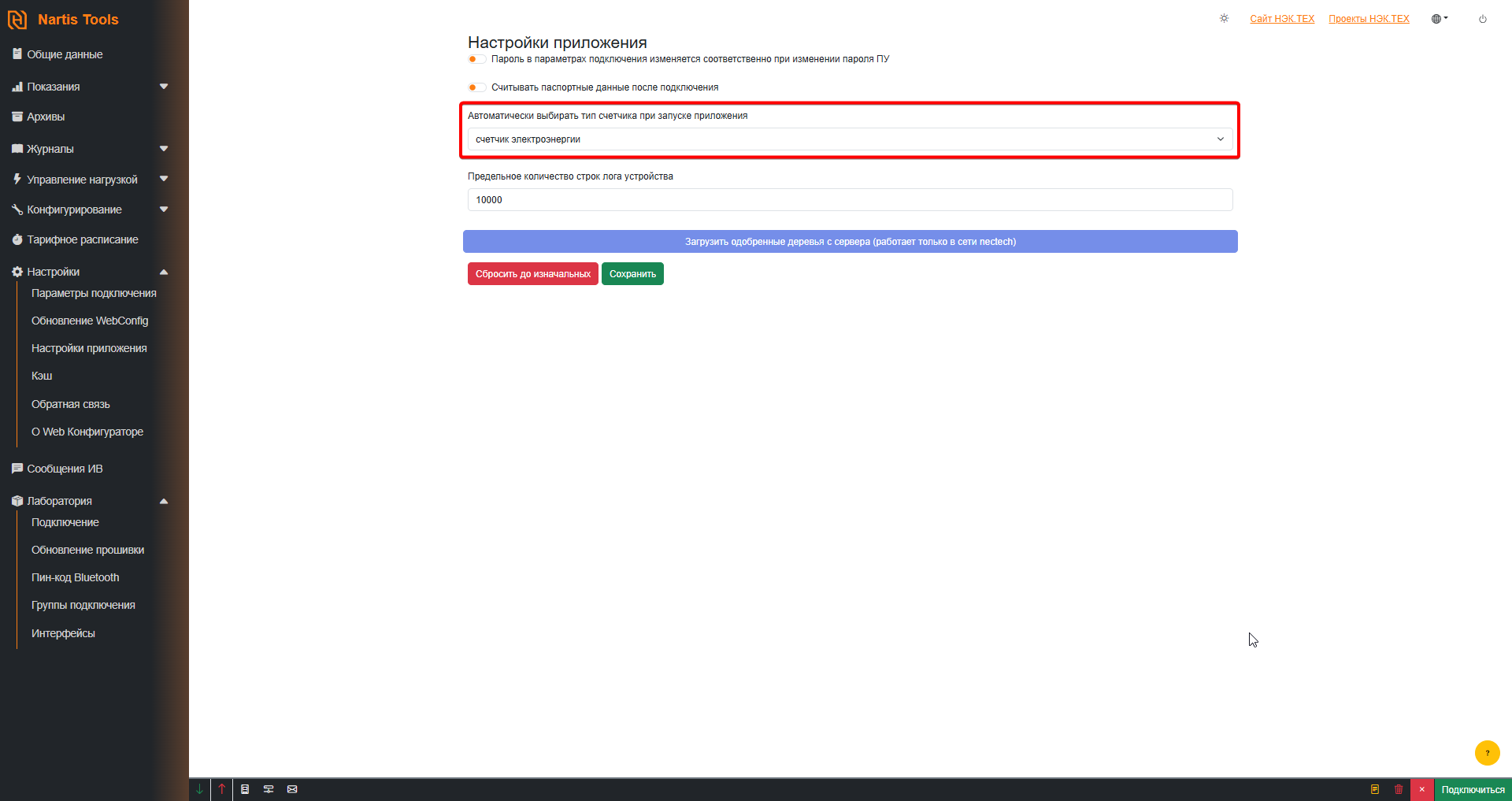

После запуска пользователь попадает на экран выбора типа счётчика. В левом меню отображаются основные разделы, включая настройки, подключения и конфигурирование.Для упрощения работы можно задать тип прибора по умолчанию (раздел Настройки/Настройки приложения), например если используются только счетчики э/э. В этом же меню доступны дополнительные параметры, подробно описанные в руководстве пользователя.

Настройка соединения

Для установки связи с счетчиком необходимо:

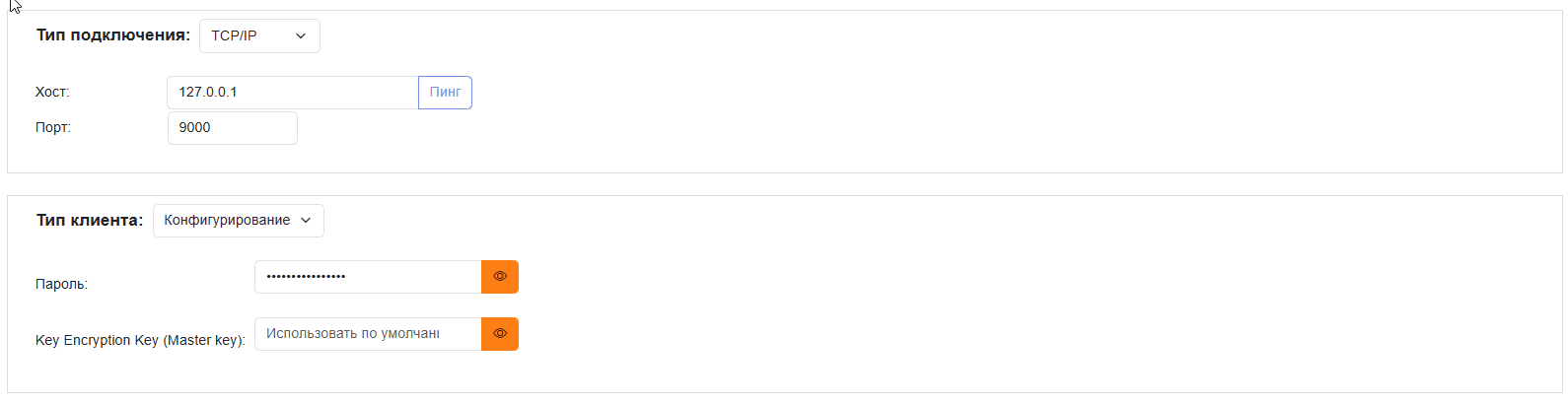

• открыть вкладку Настройки/Параметры подключения;
• выбрать тип соединения TCP/IP;
• указать адрес 127.0.0.1 и порт, проброшенный в программе яЭ.Мост: 9000;
• в поле Тип клиента выбрать Конфигуратор и ввести пароль для конфигурирования (он указан в системе яЭнергетик во вкладке Настройки опроса).

Далее необходимо указать адрес устройства:

• для счётчиков Н И300;100 - по умолчанию 17;
• для Н 300;100 - 16.

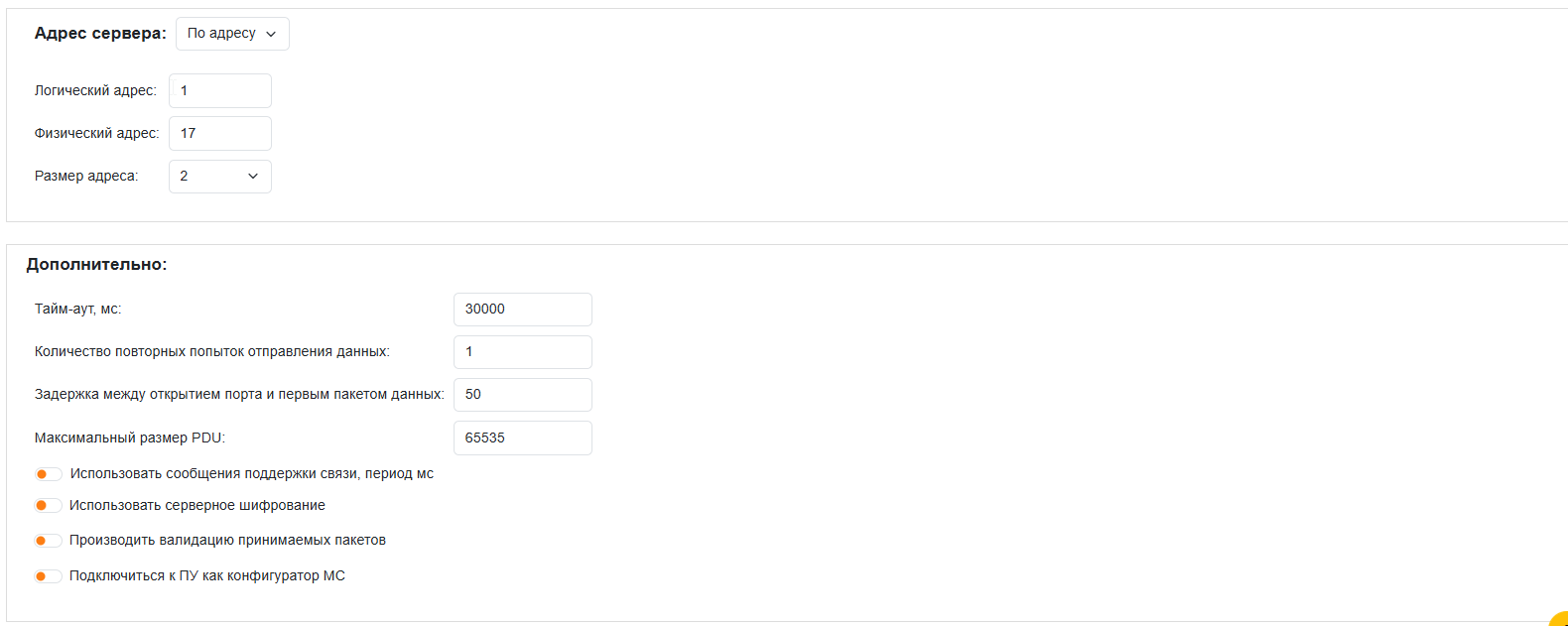

В дополнительных параметрах рекомендуется установить тайм-аут 30000 мс и снять все флажки.

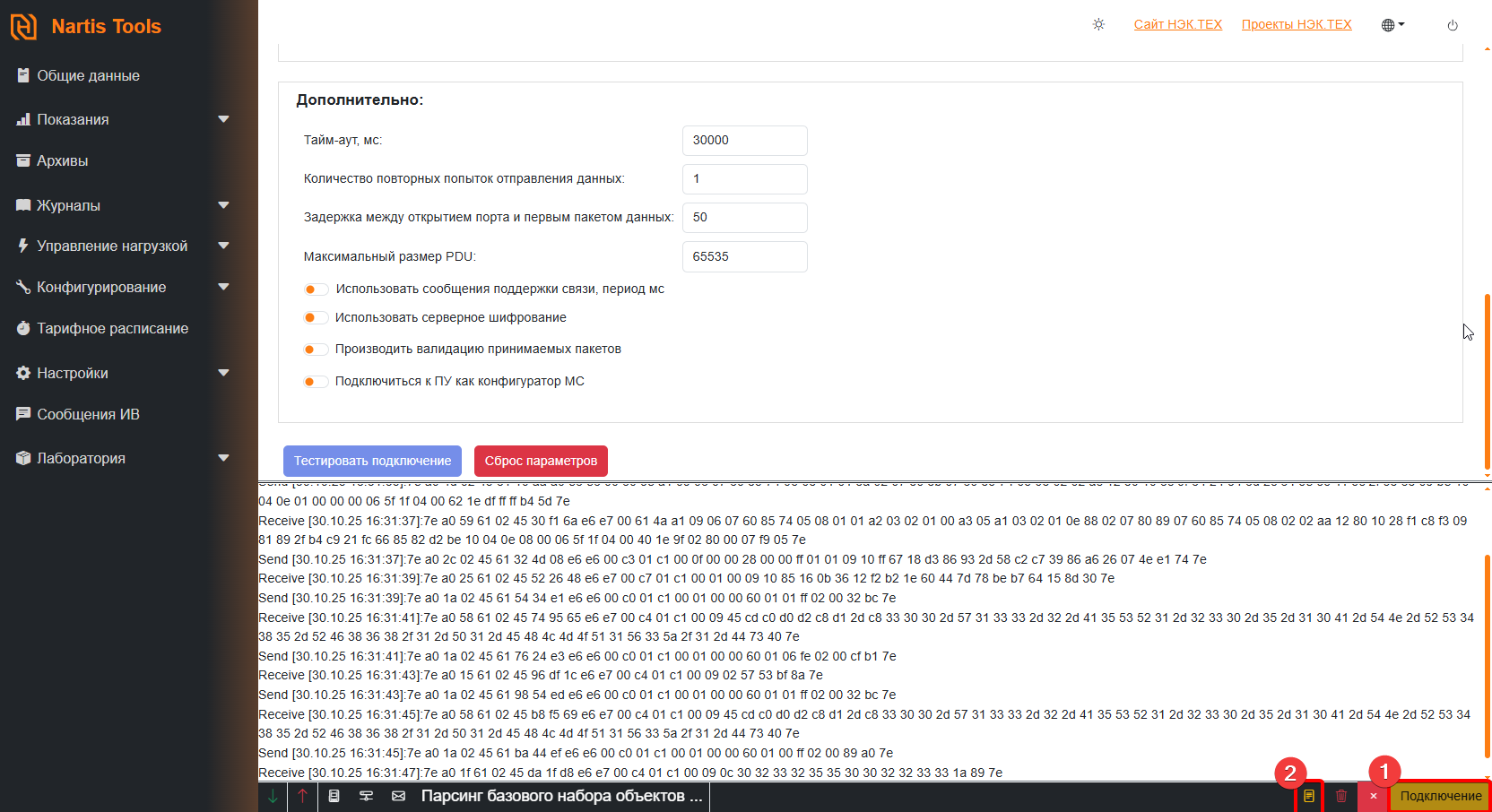

После этого можно протестировать соединение или сразу выполнить подключение. Для удобства можно включить отображение логов, чтобы контролировать процесс обмена данными между устройством и сервером.

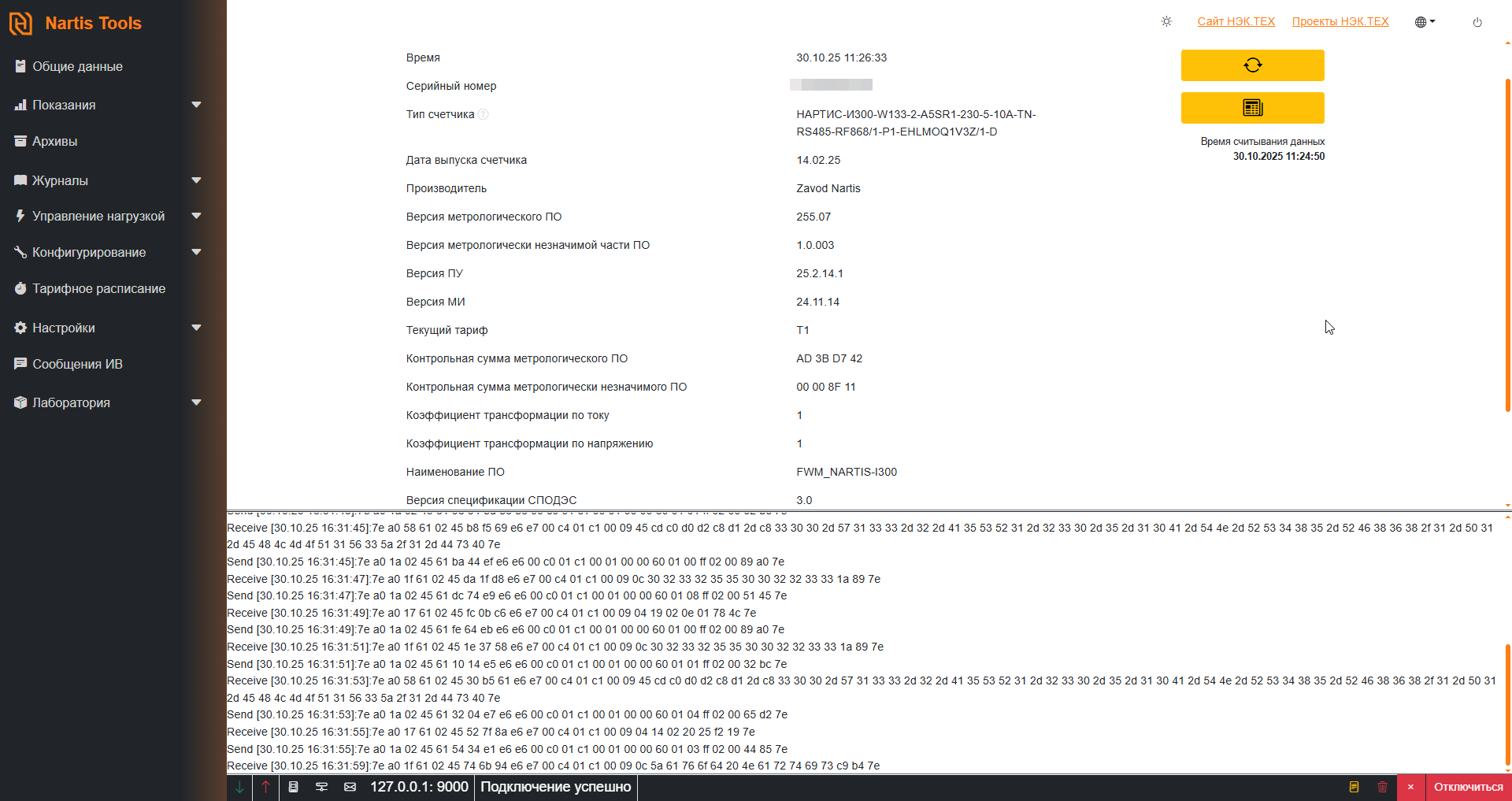

При успешном подключении появится сообщение "Подключение успешно", а в окне Общие данные отобразится информация о приборе учёта. Если подключение не осуществилось то проверьте состояние подключения модема к серверу на вкладке настройки опроса. При отсутствующем подключении можно дождаться переподключения и повторить попытку.

Изменение сетевого адреса прибора

Чтобы изменить сетевой адрес, необходимо:

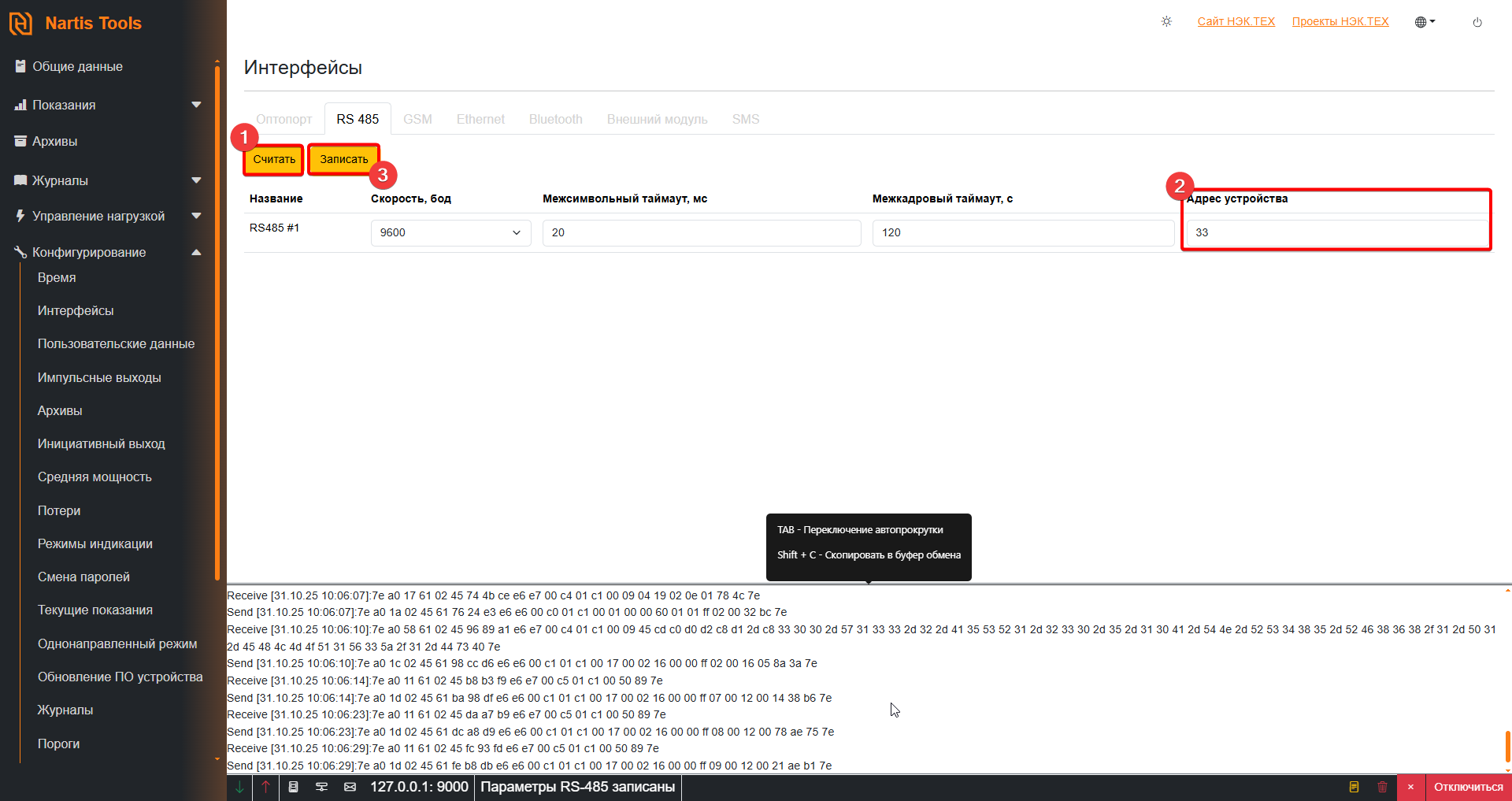

• Перейти в меню Конфигурирование/Интерфейсы и выбрать вкладку RS-485.
• Нажать кнопку "Считать", чтобы загрузить текущие параметры. В поле "Адрес устройства" ввести новое значение и нажать "Записать".

После записи параметров нужно обновить сетевой адрес и в самой системе яЭнергетик. Для этого:

• вернуться во вкладку Настройки опроса соответствующего счётчика;

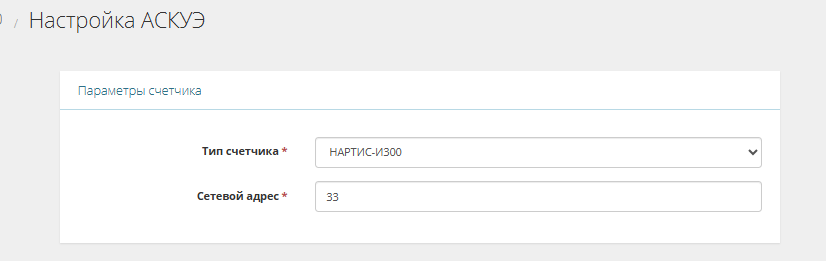

• нажать "Настроить", заменить адрес на новый и сохранить изменения.

На этом процесс смены сетевого адреса завершается, можно подключить обратно приборы учета к одному модему. Теперь приборы учёта смогут корректно работать в одной линии связи, а система будет правильно идентифицировать данные от каждого счётчика.
