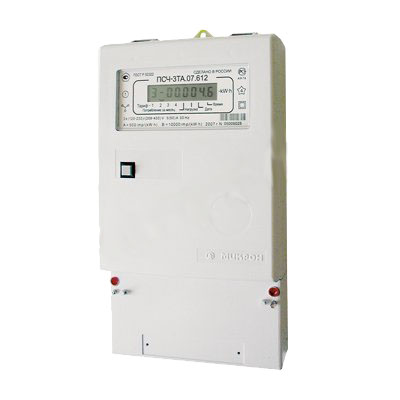

ПСЧ-3ТА.07

ПСЧ-3ТА.07

АО «ННПО им. М.В. Фрунзе»

Счетчик предназначен для учета активной электроэнергии в трех-, четырехпроводных сетях переменного тока частотой 50 Гц, дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии и мощности.

Интерфейс связи RS-485 или оптический порт и программируемые импульсные выходы позволяют использовать электросчетчик в составе любых автоматизированных систем учета (АСКУЭ).

На этом сайте вы можете удалённо получать данные со счётчика ПСЧ-3ТА.07
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / Ethernet / RS-485

Технические особенности электросчётчика

  • Жидкокристаллический индикатор (ЖКИ) или электромеханическое отсчетное устройство (ОУ), защищенное от электромагнитных воздействий
  • Внутренний тарификатор на два тарифа (электросчетчики с ОУ) или четыре тарифа (электросчетчики с ЖКИ)
  • 9 тарифных зон
  • 12 сезонов
  • Интерфейс связи RS-485 или оптопорт
  • Точность хода 0,5 сек/сут
  • Тарифное расписание на каждый день недели каждого месяца и праздничные дни каждого месяца
  • Энергонезависимая память
  • Программируемый импульсный выход (пять режимов)
  • В качестве датчика тока используется токовый трансформатор, комбинированный датчик
  • Светодиодная индикация действующего тарифа у счетчиков электроэнергии с отсчетным устройством
  • Скорость обмена - до 115200 бод по RS-485 и 9600 бод по оптопорту
  • Возможность задания лимита мощности с функцией контроля при превышении установленного лимита
  • SMD-монтаж
  • Возможность подключения внешнего резервного источника питания 9В для снятия показаний при отсутствии 230В
  • Имеются модели со встроенными GSM-модемом или радиомодемом.

Функциональные возможности электросчётчика

Регистрация и хранение учтенной электрической электроэнергии и максимальной мощности каждого получаса.

Счетчик электроэнергии сохраняет в энергонезависимой памяти количество учтенной энергии:

  • значение учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
  • значение учтенной активной элеткроэнергии на начало каждого месяца по всем тарифам;
  • значение учтенной активной электроэнергии нарастающим итогом с превышением лимита мощности по всем тарифам
  • значение мгновенной мощности нагрузки;
  • регистрацию и хранение времени включения/отключения питания на зажимы электросчетчика.

Счетчик электроэнергии имеет возможность перепрограммирования через интерфейс RS-485 и оптопорт следующих параметров:

  • скорости обмена;
  • группового пароля, индивидуального пароля, адреса.

Счетчик электроэнергии имеет возможность считывания и перепрограммирования через интерфейс RS-485 или оптопорт следующих параметров:

  • категории потребителя;
  • расписания праздничных дней;
  • годового тарифного расписания (на каждый день недели или праздничный день месяца);
  • лимита мощности и месячного лимита энергии;
  • разрешение/запрет автоматического перехода с «летнего» времени на «зимнее», и наоборот;
  • переключение импульсного выхода для поверки счетчика электроэнергии или для контроля электропотребления с возможностью формирования сигнала на отключение.

Счетчик электроэнергии с ЖКИ обеспечивает отображение информации не только об энергопотреблении по каждому из четырех тарифов, но и о текущей дате, текущем времени суток, текущей мощности, месячном энергопотреблении за каждый месяц года по каждому из тарифов, тарифном расписании на текущий день недели.

Технические характеристики

Марка прибора учета ПСЧ-3ТА.07
Номинальное напряжение, В 3х230/400 3х(120-230)/(208-400)
Рабочий диапазон, В от 198 до 253 от 108 до 256
Расширеннный диапазон, В от 160 до 265 от 96 до 265
Предельный диапазон, В от 0 до 265
Номинальная сила тока, А 5 10
Максимальная сила тока, А 7,5; 50; 100
Класс точности 1
Частота сети, Гц 50 ± 2,5
Чувствительность, А 0,01; 0,02; 0,04
Количество тарифов 2 или 4
Полная потребляемая мощность, В·А не более 7,5 не более 1,5
Активная потребляемая мощность, Вт не более 1,6 не более 0,7
Установленный и предельный диапазон рабочих температур, °С от –20 до +55 от –40 до +55
Передаточные числа телеметрического выхода в основном (поверочном) режиме, имп./кВт·ч 5000 (100000); 500 (10000)
Средняя наработка счетчика электроэнергии на отказ, ч 88000
Межповерочный интервал, лет 10
Средний срок службы до капитального ремонта, лет 30
Габаритные размеры, мм:
- для электросчетчиков с ОУ 325х170х70
- для электросчетчиков с ЖКИ 325х170х77
Масса счетчика электроэнергии, кг не более 1,5

Схема подключения

Схема для подключения счетчиков ПСЧ-3ТА.07, предназначенных для непосредственного подключения к сети:

Схема подключения

Схема для подключения счетчиков ПСЧ-3ТА.07, предназначенных для подключения через трансформатор тока:

Схема подключения

Схема для подключения счетчиков ПСЧ-3ТА.07, предназначенных для подключения через трансформаторы тока и напряжения:

Схема подключения
