НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Счетчики предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Счетчики могут применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Электросчетчики предназначены для работы в трех- и четырехпроводных сетях переменного тока с напряжением 3×(57,7-115)/(100-200) В или 3×(120-230)/(208-400) В, частотой (50±2,5) Гц, номинальным (максимальным) током 1(1,5) или 5(7,5) А при трансформаторном подключении по току и трансформаторном или непосредственном подключении по напряжению.

Счетчики электроэнергии имеют два интерфейса связи и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Счетчики электроэнергии предназначены для работы в закрытых помещениях с диапазоном рабочих температур от минус 40 до плюс 60 °С.

В модельный ряд счетчиков электроэнергии входят:

• двунаправленные электросчетчики, для учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета) на линиях с потоком энергии в двух направлениях;
• однонаправленные электросчетчики, для учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю) на линиях с потоком энергии в одном направлении;
• комбинированные электросчетчики, для учета активной энергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной электроэнергии прямого и обратного направления (три канала учета) на линиях с потоком энергии в одном направлении.

Двунаправленные и комбинированные электросчетчики могут конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:

• активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю);
• реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка);
• реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

• Цифровая обработка сигналов.
• Расширенный диапазон по напряжению 3×(57,7-115)/(100-200) или 3×(120-230)/(208-400) В.
• Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
• Резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В.
• Два независимых равноприоритетных канала связи: RS-485 и оптический интерфейс(ГОСТ Р МЭК 61107-2001).
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Четыре конфигурируемых изолированных испытательных выхода.
• Два конфигурируемых цифровых входов.
• Встроенные часы реального времени.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА

Ведение архивов тарифицированной учтенной электроэнергии и не тарифицированной электроэнергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления в зависимости от варианта исполнения):

• всего от сброса (нарастающий итог);
• за текущие и предыдущие календарные сутки;
• на начало текущих и предыдущих календарных суток;
• за текущий месяц и двенадцать предыдущих календарных месяцев;
• на начало текущего месяца и двенадцати предыдущих календарных месяцев;
• за текущий и предыдущий календарный год;
• на начало текущего и предыдущего календарного года.

Тарификатор:

• четыре тарифа (Т1-Т4),
• четыре типа дня (будни, суббота, воскресение, праздник),
• двенадцать сезонов (на каждый месяц года),
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;
• используется расписание праздничных дней и список перенесенных дней.

Ведение двух независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления) для двунаправленных электросчетчиков и одного массива для однонаправленных и комбинированных электросчетчиков (в том числе и с учетом потерь):

• время интегрирования от 1 до 60 минут (без учета потерь);
• время интегрирования от 1 до 30 минут (с учетом потерь);
• глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.

Фиксация утренних и вечерних максимумов мощность по каждому массиву профиля мощности (активной, реактивной, прямого и обратного направления) с использованием двенадцатисезонного расписания максимумов:

• интервальных максимумов (в интервале времени между сбросами);
• месячных максимумов (за текущий месяц и двенадцать предыдущих календарных месяцев).

Измерение параметров электрической сети и вспомогательных параметров:

• активной, реактивной и полной мощности;
• активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;
• фазных и межфазных напряжений;
• тока;
• коэффициента мощности;
• частоты сети;
• текущего времени, даты и температуры.

Измерение параметров качества электроэнергии:

• установившееся отклонение фазных или межфазных напряжений и частоты по
  ГОСТ 13109-97;
• автоматический контроль и регистрация выхода параметров сети за установленные пределы.

Счетчики электроэнергии имеют четыре независимых испытательных выхода. Каждый выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
• сигнала превышения установленного порога мощности;
• сигнала телеуправления.

Счетчики электроэнергии имеют два цифровых входа, каждый из которых может конфигурироваться:

• как вход для управления режимами телеметрии (А или В, только вход 1) от внешнего напряжения;
• как счетный вход для счета импульсов от внешних датчиков по переднему, заднему или обоим фронтам с фиксацией в архивах (аналогично архивам учтенной энергии);
• как вход телесигнализации с ведением журнала измененного состояния входа.

Счетчики электроэнергии ведут журналы событий, журналы показателей качества электричества, журналы превышения порога мощности и статусный журнал.
Счетчики электроэнергии позволяют производить программирование, перепрограммирование, управление и считывание параметров и данных через интерфейсы связи: RS-485 и оптический порт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА

Схема подключения

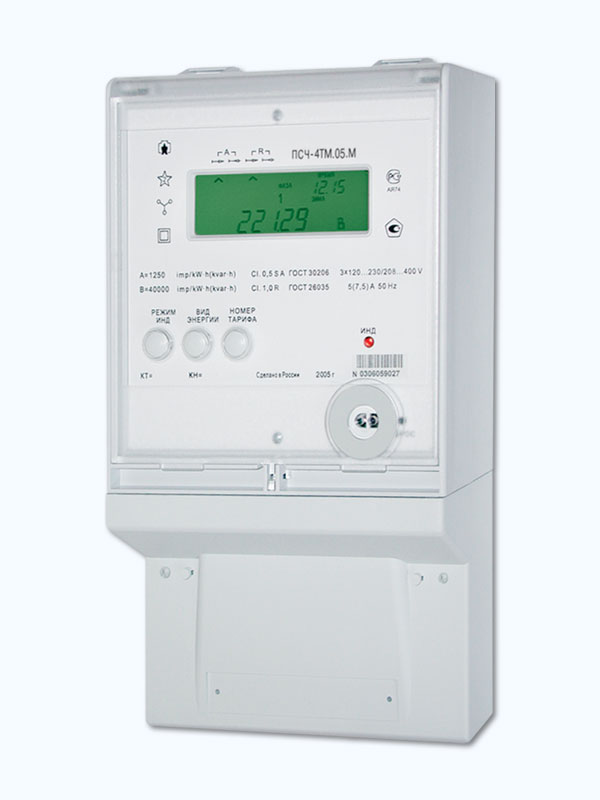

Схема подключения счётчика ПСЧ-4ТМ.05М непосредственного включения к трёхфазной четырёхпроводной сети:

Схема подключения счётчика ПСЧ-4ТМ.05М к трёхфазной трёхпроводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока:

Схема подключения счётчика ПСЧ-4ТМ.05М к трёхфазной трёхпроводной сети с помощью трёх трансформаторов напряжения и двух трансформаторов тока:

Схема подключения счётчика ПСЧ-4ТМ.05М к трёхфазной трёхпроводной сети с помощью двух трансформаторов тока:

Схема подключения счётчика ПСЧ-4ТМ.05МК к трёхфазной трёхпроводной или четырёхпроводной сети с помощью трёх трансформаторов тока:

Схема подключения счётчика ПСЧ-4ТМ.05М к трёхфазной трёхпроводной или четырёхпроводной сети с помощью трёх трансформаторов напряжения и трёх трансформаторов тока:

Испытательные входы счётчика ПСЧ-4ТМ.05М:
