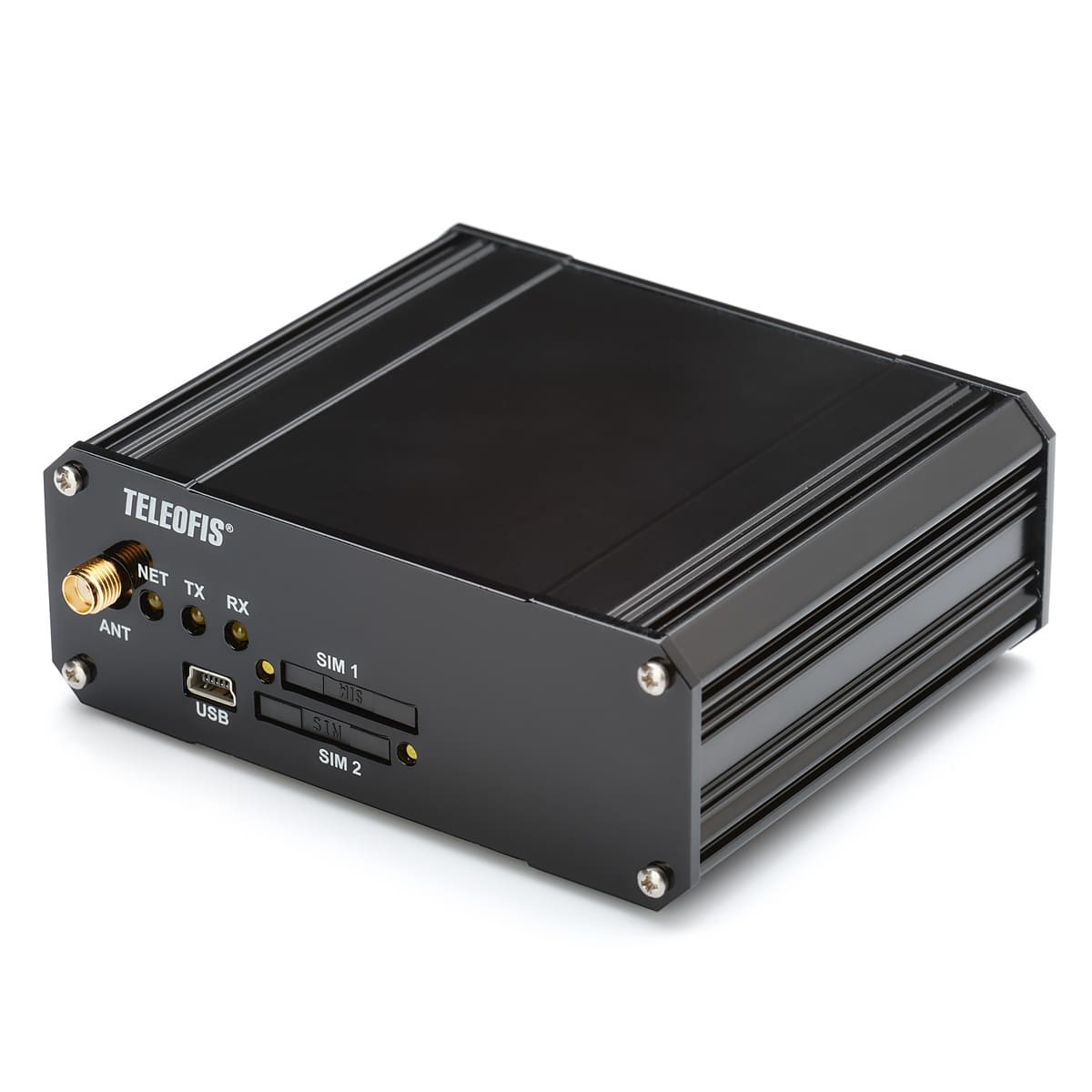

TELEOFIS WRX768-L4U

АО "Телеофис"

Промышленный терминал с интерфейсами RS-232 и RS-485 для передачи данных по каналу GSM/GPRS. Прибор предназначен для дистанционной диспетчеризации и телеметрии промышленных объектов. Имеет встроенный блок питания для работы от сети переменного тока в диапазоне 85–265В.

Основные функции терминала Дополнительные возможности Технические характеристики Документация

На этом сайте вы можете удалённо опрашивать счётчики, используя TELEOFIS WRX768-L4U

Данный счётчик не поддерживает функции отмеченные серым

Подробнее о сборе данных

Текущие показания
Показания на начало суток
Показания на начало месяца
Профиль мощности
Параметры электроэнергии
Параметры качества электроэнергии
Корректировка времени
Управление реле

Связанные статьи

Виды связи

GSM/CSD / GPRS / RS-485

Основные функции терминала

Организация "прозрачного" канала передачи данных между удалённым объектом и локально подключенным оборудованием по протоколу TCP.
Поддержка двух режимов работы: TCP-клиент и TCP-сервер.
Создание служебного канала для удаленной настройки и обновления ПО терминала. По умолчанию канал настроен на работу с бесплатным сервером TCP-соединений M2M24.ru, который позволяет управлять удаленными устройствами без выделения им статических IP-адресов.
Резервирование канала связи через CSD-соединение или с помощью второй SIM-карты.

Дополнительные возможности

Одновременное подключения терминала к 5 серверам в режиме "Клиент".
Одновременное подключение до 5 диспетчерских ПК к терминалу.
Инициализация прозрачного канала по команде или по расписанию для оптимизации расходов на услуги связи.
Запись системных событий и состояний аналоговых входов в энергонезависимую память.
Контроль наличия соединения с сетью с помощью тестовых адресов.
Ограничение количества GPRS-сессий в рамках заданного времени для экономии трафика в условиях неустойчивой связи.
Настройка приоритета SIM-карт.
Настройка последовательного порта.
Контроль и управление удалёнными объектами с помощью дополнительных линий ввода-вывода GPIO.
Синхронизация времени с NTP-серверами
Дистанционная настройка параметров терминала с помощью программы конфигурации WRX Configuration Tool.

Питание WRX768-L4U может осуществляться не только от источника постоянного тока, но и напрямую от сети 85-265В, благодаря встроенному блоку питания. При питании от 220В прибор может подавать напряжение 12 В и 7,5 В на внешние устройства через дополнительные разъёмы на корпусе.

Терминал выполнен в прочном металлическом корпусе, имеет два слота для SIM-карт, сторожевой таймер, вход типа „АЦП“ (настраиваемый как "сухой контакт") и управляемый выход типа "открытый коллектор". Для удобства настройки через ПК прибор оснащен USB-портом.

Технические характеристики

Марка устройства	TELEOFIS WRX768-L4U
GSM модуль	Telit GL868-Dual V3
GSM диапазон	900/1800 МГц
Выходная мощность	2Вт (EGSM900) и 1Вт (DCS1800)
GPRS class 10	скорость приема до 85.6 кбит/сек, передачи до 42.8 кбит/сек
CSD	9600 бит/сек
Cлот для SIM-карт	x2
Основные интерфейсы	RS232 (х1), RS485 (х1)
Дополнительный интерфейс для настройки	USB 2.0 (х1)
Вход типа «АЦП»/«сухой контакт»	x1
Выход типа «открытый коллектор»	x1
Выход 7,5В для питания внешних устройств	x1
Напряжение питание	7-30В DC или 85-265В AC
Габариты корпуса	97 x 82 x 36 мм
Вес	192 г
Рабочая температура	-40...+65°C
