TELEOFIS WRX908-L4

TELEOFIS WRX908-L4

АО "Телеофис"

TELEOFIS WRX908-L4 — промышленный 3G-терминал с интерфейсом RS-485 для дистанционной высокоскоростной передачи данных по технологиям 3G/GPRS и CSD.

На этом сайте вы можете удалённо опрашивать счётчики, используя TELEOFIS WRX908-L4
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Связанные статьи

Виды связи

GSM/CSD / GPRS / RS-485

WRX908 L4 промышленный терминал для высокоскоростной передачи данных по сети HSPA/UMTS/GPRS. Предназначен для работы в системах удалённой диспетчеризации и контроля приборов и объектов.
Терминал имеет последовательный интерфейс RS 485 и интерфейс USB 2.0 для настройки через ПК. Встроенный процессор ARM Cortex M3 обеспечивает передачу данных в «прозрачном» режиме по протоколу TCP/IP.

WRX908-L4 выполнен в малогабаритном металлическом корпусе и имеет индикатор уровня сигнала сотовой связи, что позволяет в процессе монтажа устанавливать прибор в точке максимально сильного и устойчивого приёма сигнала.

Основные функции терминала:

  • Передача данных в "прозрачном" режиме по каналам 3G/GPRS и CSD. Выход на связь по расписанию.
  • Два режима работы в 3G/GPRS-сети: TCP-клиент и TCP-сервер.
  • Резервирование канала связи с помощью второй SIM-карты.
  • Локальная и дистанционная настройка терминалов с помощью программы конфигурации WRX Configuration Tool. Для локальной настройки WRX908-L4 подключается к ПК через порт mini-USB. Удаленная настройка может осуществляться по трём каналам: 3G/GPRS (служебный), CSD и по SMS.
  • Основной и служебный каналы 3G/GPRS могут быть настроены на работу с сервером TCP-соединений M2M24.ru. Сервер обеспечивает соединение между узлами учёта, не имеющими возможности получить внешний IP-адрес и работающими в режиме TCP-клиент.
  • Контроль удалённых объектов (например, датчиков) с помощью входа "АЦП"/"сухой контакт".
  • Дополнительный вход для подключения низковольтного питания через разъёмный клеммник. При необходимости вход может работать как выход для питания внешних устройств напряжением 7–30В. Опционально возможно исполнение с выходом питания 7,5В или управляемым выходом "открытый коллектор".

Подключение по интерфейсу RS-485 происходит через разрывной клеммный коннектор. Питание осуществляется от внешнего источника постоянного тока 7–30В.

Терминал предназначен для диспетчеризации приборов учёта и промышленных объектов: аварийных и охранных систем, котельного оборудования, вентиляционных и осветительных установок.

Светодиодные индикаторы

  • NET индикатор статуса соединения
  • TX индикатор передачи данных по GPRS каналу
  • RX индикатор приёма данных по GPRS каналу
  • Индикатор уровня GSM сигнала

Терминал 3G/GPRS WRX908 L4 (rel.5.0) может поставляться с различными вариантами монтажных креплений. Тип крепления определяется дополнительным кодом буквой в названии модели терминала.

  • H - два пластиковых крепления на DIN рейку
  • V - одинарное крепление на стену (спец. корпус)
  • R - металлическое крепление на DIN рейку
  • T - комплект креплений на стену
  • S - резиновые приборные ножки

Технические характеристики

Тип модуля 3G Telit UL865
Количество SIM-карт х2
Объём входного буфера данных 1024 байт
Вход типа «АЦП» (настраиваемый как «сухой контакт») х1
Выход 7-30 В для питания внешних устройств 1
Передача данных GPRS, EDGE, HSPA (HSDPA, HSUPA), CSD
Скорость приема данных по 3G (Download) 7,2 Мбит/с
Скорость передачи данных по 3G (Upload) 5,76 Мбит/с
Диапазоны частот UMTS 900/2100 Мгц, GSM 900/1800 Мгц
Тип основного интерфейса RS-485
Скорость передачи данных по RS-485 1200-115200 бит/сек
Тип дополнительного интерфейса USB 2.0, разъём mini-USB тип B (х1)
Напряжение питания постоянное 7..30В DC
Тип антенного разъёма SMA
Габаритные размеры 76 x 65 x 35 мм
Вес 135 г
Гарантия 4 года



Описание контактов внешних разъёмов

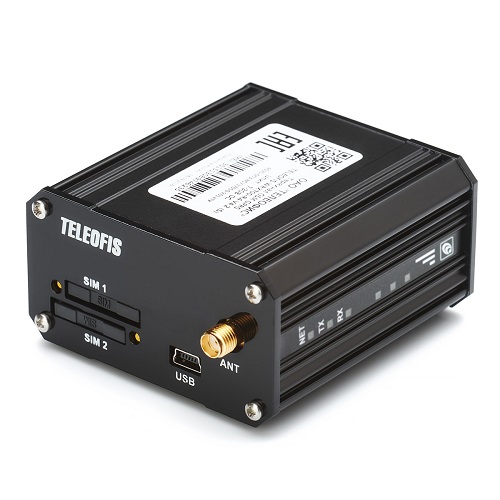

Terminal 3g Wrx908 L4 Rel.5.0 S 1
