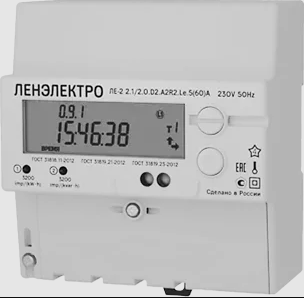

Счетчики электрической энергии серии ЛЕ-2 предназначены для измерений и учета активной и реактивной энергии в однофазных двухпроводных цепях переменного тока.
Количество тарифов :
- для моделей 0-3..................................................................до 4
- для моделей 4-7.....................................................................до 8
Рабочий диапазон напряжений, В …………….. от 170 до 265
Базовый ток (максимальный), А …(60); 5(80); 5(100); 10(100)
Номинальная частота сети, Гц……………………………….................. 50
Рабочий диапазон частот, Гц……………………….....от 47,5 до 52,5
Полная мощность, потребляемая в цепи:
напряжения не более, В*А ………………………………………….. 8.0
в цепи тока не более (при I=Iн) , В*А ……………………………... 0.5
Активная мощность, потребляемая в цепи напряжения не более, Вт - 2,0
Габаритные размеры (высота х ширина х глубина) не более,мм -110х105.6х61.2
Постоянная счетчика имп/(кВт*ч) ………………………………….. 3200
Масса не более, кг
для крепления винтами, кг, не более……………........1.5
для установки на рейку ТН-35, кг, не более........................1.1
для установки на опору ЛЭП, кг, не более........................1.9
Условия эксплуатации:
Температура окружающего воздуха, ºС.........от –40 до +70
Относительная влажность воздуха, %, не более.-..90 при 30 ºС
Атмосферное давление, кПа..-.от –40 до +70 90 при 30 ºС от 84 до 107
Средняя наработка до отказа не менее,ч ……. 280 000
Срок службы не менее, лет …………………………... 30
Типы интерфейса:
Обозначение......................................... Интерфейс
O............ Оптический порт по ГОСТ IEC 61107-2011
R4..........................Интерфейс EIA 485
R2.................................. Интерфейс EIA 232
CN........................................... Интерфейс CAN
RFх-. Радиомодем, где х – номер модели: x=1, х=2 или х=3
PLх- PLC модем, где х – номер модели: x=1, х=2 или х=3
GSх- GSM-модем, где х – номер модели: x=1, х=2 или х=3
NBх-. NB-IoT-модем, где х – номер модели: x=1, х=2 или х=3
MB................................................................. Интерфейс M-Bus
ET.......................................................................................Ethernet
WF..............................................................................................WiFi
Счётчики обеспечивают хранение в памяти измеренных значений:
- активной и реактивной энергии нарастающим итогом, в том числе по тарифам;
- активной и реактивной энергии нарастающим итогом, в том числе по тарифам, зафиксированные на конец месяца, за 36 предыдущих месяцев;
- активной и реактивной энергии нарастающим итогом, в том числе по тарифам, зафиксированные на конец суток, за 128 предыдущих дня;
- активных и реактивных мощностей, усреднённых на заданном временном интервале, количество хранимых в памяти значений усреднённых мощностей каждого вида должно быть не менее 6200.
Счётчики сохраняют в памяти информацию:
- о включении и отключении счетчика;
- о снятии и установке крышки клеммной колодки;
- о снятии и установке крышки корпуса;
- о включении и отключении встроенного коммутационного аппарата (с указанием причины события)**;
- о перепрограммировании с указанием типа события**;
- о выполненных командах с указанием типа команды**;
- о попытке доступа с неуспешной идентификацией/аутентификацией**;
- о попытке доступа с нарушением правил управления доступом**;
- о попытке несанкционированного нарушения целостности программного обеспечения и параметров**;
- о факте связи с прибором учета электрической энергии, приведший к изменению конфигурации и режимов функционирования**;
- о воздействии магнитного поля*;
- об изменении направления тока;
- об изменение текущих значений времени и даты при синхронизации времени, с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую было скорректирован счетчик;
- о результатах автоматической самодиагностики **;
- о неравенства токов в нулевом и фазном проводах **;
- об отклонении соотношения величин потребления активной и реактивной мощности в измерительных цепях от заданных пределов **;
- об отклонении мощности в измерительных цепях от заданных пределов **.
* - для исполнений счетчиков с датчиком магнитного поля.
** - функции присутствуют только у счётчиков моделей «4» - «7».
Счётчики с функцией измерений показателей качества электрической энергии в соответствии с нормами гост 32144-2013 и гост 30804.4.30-2013 класс s или b сохраняют в журналах событий информацию о:
- медленных отклонениях напряжения;
- отклонениях частоты сети;
- провалах напряжения;
- перенапряжениях;
- прерываниях электроснабжения;
- качестве электроэнергии по отклонению напряжения;
- качестве электроэнергии по отклонению частоты сети;
- качестве электроэнергии по провалам напряжения;
- качестве электроэнергии по перенапряжениям.
Счётчики с функцией измерений показателей качества электрической энергии в соответствие с собственными алгоритмами «ленэлектро», измеряют и сохраняют в журналах событий информацию об отклонении напряжения и отклонении частоты сети.
