Область применения УСПД – системы коммерческого (АИИС КУЭ, АСКУЭ) и технического учета электроэнергии (АСТУЭ) на электрических подстанциях (ПС, РП, ТП), электростанциях, объектах ЖКХ и других объектах энергетики. УСПД предназначено для стационарного размещения вне взрывоопасных помещений и обеспечивает непрерывной режим работы.

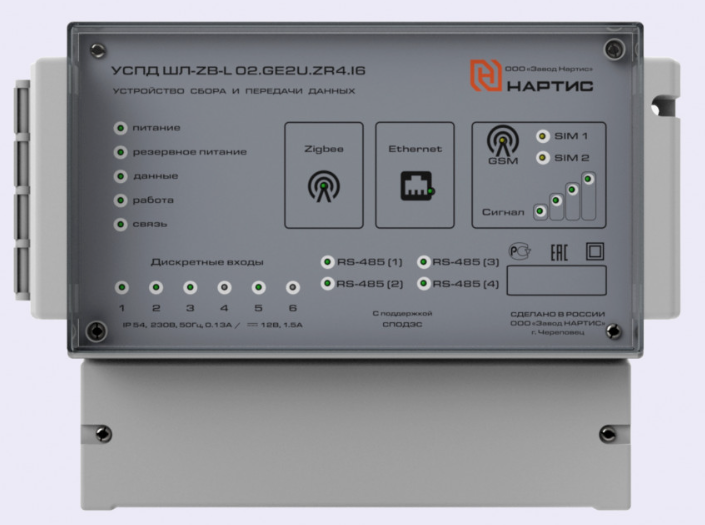

Таблица 1 - Цифровые интерфейсы УСПД ШЛ-ZB-L 02.G1E2U2.ZR4.I6
| Наименование | Количество |
| Цифровой интерфейс RS-485, шт. | 4 |
| Дискретный порт, на который могут подключаться датчики телесигнализации, шт. |
6 |
| Напряжение на входе канала дискретного ввода, В | 24 |
| Интерфейс Ethernet, шт. | 2 |
| Порт USB, шт. | 2 |
| Модуль ZigBee, шт | 1 |
| Модуль связи GSM, шт. | 1 |
| Слот для подключения SIM-карты, шт | 2 |
Ethernet доступен через интерфейсы ETH1 и ETH2. Сетевой интерфейс ETH1 является глобальным и используется для обмена информации с внешними сервисами и приборами, весь сетевой траффик, проходящий через него, шифруется, Web-конфигуратор доступен по https протоколу. Сетевой интерфейс ETH2 является локальным и используется исключительно для локальных подключений при первичной настройке УСПД и ввода его в эксплуатацию, подключение внешних сервисов на этом интерфейсе запрещено. Траффик на данном сетевом интерфейсе так же шифруется, за исключением обмена с Web конфигуратором, который доступен по протоколу http. GSM модуль поддерживает следующие частотные диапазоны: 2G bands: GSM900, DCS1800; 3G bands: FDD B1, B8
УСПД обеспечивает снятие показаний со всех контролируемых ИИК в единый момент времени.
УСПД обеспечивает, в соответствии с СТО 34.01-5.1-006-2021, регистрацию времени событий и ведение следующих журналов:
– Журнал событий дискретных входов;
– Журнал коррекции времени на УСПД;
– Журнал перехода на резервное питание;
– Журнал несанкционированного доступа;
– Журнал перепрограммирования параметров УСПД;
– Журнал выключений УСПД;
– Журнал редактирования настроек;
– Журнал системной статистики;
– Журнал вскрытия;
– Журнал самодиагностики УСПД;
– Журнал всех событий;
– Журнал безопасности.
Каждое событие, сохраненное в журнале, имеет метку времени. УСПД обеспечивает хранение не менее 100 последних записей для каждого журнала.
УСПД обеспечивает сбор, хранение и чтение журналов событий, подключённых к ПУ.
Хранение информации об электропотреблении (профиль параметров в соответствии с протоколом СПОДЭС (СТО 34.01-5.1-006-2021) включающий в себя следующую информацию: метка времени; потарифные показания от начала работы (число записей зависит от количества тарифов); импорт активной энергии от начала работы; экспорт активной энергии от начала работы; реактивная энергия, импорт от начала работы; реактивная энергия, экспорт от начала работы; статус некачественной энергии; время работы ПУ) (в т.ч. суммарных значений нарастающим итогом) за месяц по каждому каналу и по группам, (не более чем с 750 ПУ), 36 месяцев
Хранение суточных данных о 30-ти минутных приращениях электроэнергии, состояний объектов и средств измерений (не более чем с 750 ПУ), 45 суток
Хранение суточных данных о часовых приращениях электроэнергии, состояний объектов и средств измерений при отсутствии питания, 90 суток
