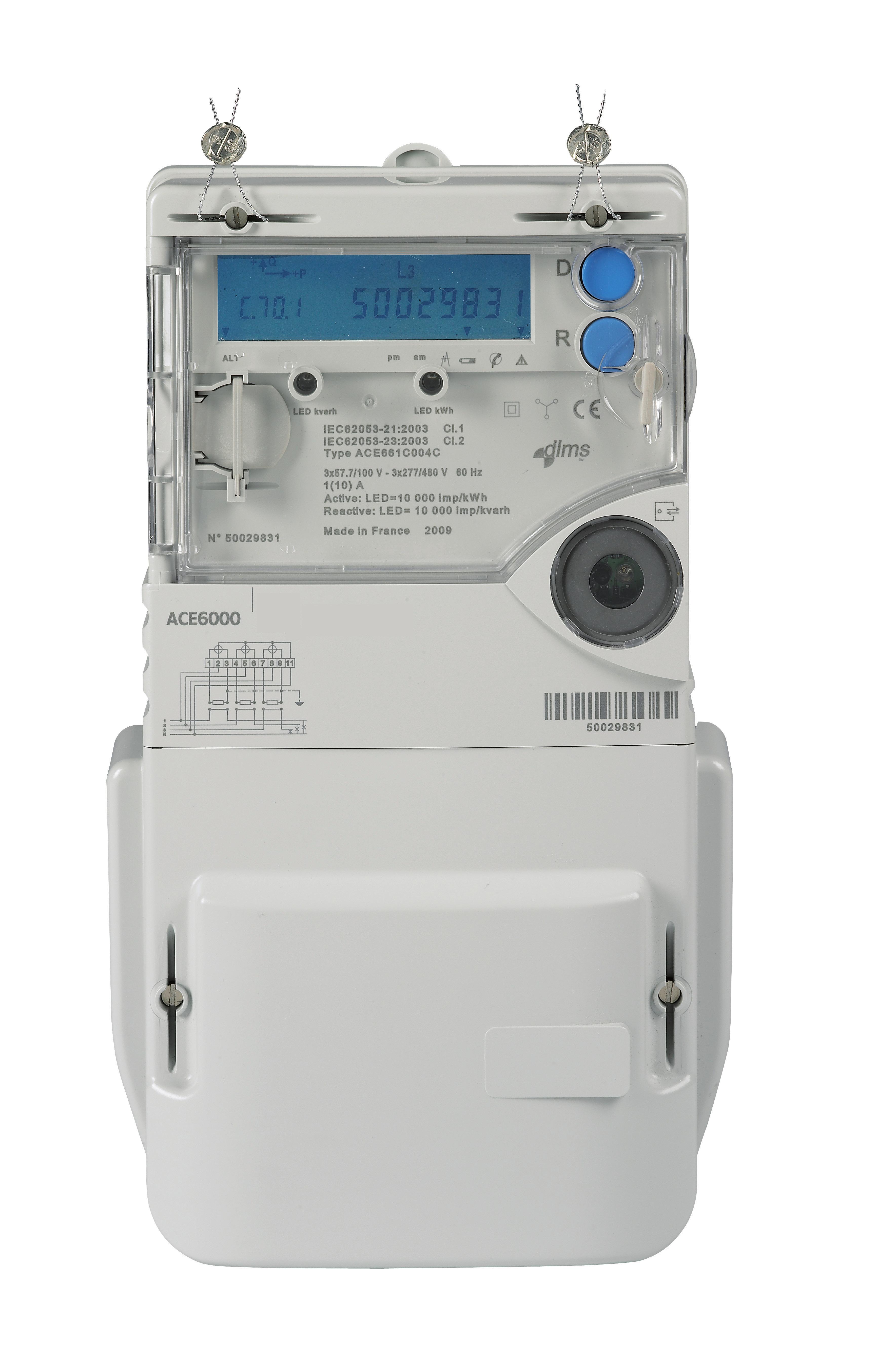

Счетчики электрической энергии переменного тока трехфазные электронные многофункциональные ACE6000.
Счетчики электрической энергии переменного тока трехфазные электронные многофункциональные серии АСЕ6000, в дальнейшем - счетчики, предназначены для измерения активной и реактивной энергии в двух направлениях в 3-х и 4-х проводных цепях переменного тока промышленной частоты в многотарифных режимах (по зонам суток) на предприятиях энергетики и промышленности, у коммунальных потребителей. Счетчики имеют коммуникационные интерфейсы и телеметрический выход для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ). Счетчики могут осуществлять контроль и регистрацию параметров электрической сети, таких как мощность, коэффициент мощности, ток, напряжение, частота.
Счетчики серии АСЕ6000 представляют собой электронный прибор со специализированными метрологическими микросхемами и встроенными бессердечниковыми измерительными трансформаторами тока (далее - ТТ). Три интегрированных вторичных сигнала от измерительных ТТ счетчика и три сигнала напряжения от резистивных делителей поступают в 6 канальный 16 битовый аналогово-цифровой преобразователь (АЦП), использующий сигма-дельта технологию и обеспечивающий выдачу цифровых сигналов тока и напряжения каждые 0,5 мс. Вычисленные путем перемножения сигналов напряжения и тока значения активной и реактивной мощности и энергии (для реактивной мощности сигналы тока соответствующим образом трансформируются) интегрируются примерно каждую секунду.
На этом этапе счетчик определяет значения активной и реактивной энергии, среднеквадратические значения тока и напряжения. Действующие значения напряжений измеряются каждые 40 мс, при этом фиксируются пониженные и повышенные напряжения и, если длительность любого из этих событий превышает 80 мс, в памяти счетчика сохраняется ’’временная метка” и его длительность. Следующий этап — определение расчетных значений мощности (пофазно и суммарно трехфазных), углов сдвига фаз, коэффициентов мощности и последовательности фаз. Величина реактивной энергии рассчитывается для основной гармоники как и*1*8шф.
Приборы могут работать в режиме измерений как электрической энергии, так и мощности нагрузки. Для измерений мощности нагрузки используется величина энергии, измеренная за определенный отрезок времени. В качестве дополнительных сервисных функций счетчик может осуществлять индикацию параметров трехфазной электрической сети. Трехфазный модуль питания обеспечивает автоматическую настройку на необходимое рабочее напряжение в диапазоне от 3x57,7/100 В до 3 x 240/415 В.
В счетчике имеются кварцевые часы, позволяющие вести учет энергии по зонам суток с разными тарифами. Питание часов осуществляется от измерительных цепей, а в отсутствии внешнего питания, от литиевой батареи, вставляемой в корпус счетчика в отдельный пломбируемый отсек.
Счетчики имеют, коммуникационные интерфейсы (оптические, стандарта МЭК 62056 и электрические RS-232 и RS-485). Приборы обеспечивают обмен данными по стандартным протоколам, включая протоколы DLMS-COSEM.
Конструкция счетчиков предусматривает возможность пломбирования корпуса счетчика после его поверки (защита от несанкционированного изменения его метрологических характеристик), а также предусмотрено отдельное пломбирование крышки клеммной колодки представителем энергосбыта для предотвращения несанкционированных вмешательств в схемы включений приборов. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике.
Межповерочный интервал счетчика ACE 6000 - 6 лет.
Схема включения счетчика в 4-х проводную сеть
Счетчик запрограммирован на включение в 4-х проводную сеть с 3 измерительными элементами
Схема включения счетчика в 4-х проводную сеть
Счетчик запрограммирован на включение в 4-х проводную сеть с 3 измерительными элементами
Схема включения счетчика в 3-х проводную сеть
Счетчик запрограммирован на включение в 4-х проводную сеть с 3 измерительными элементами
Схема включения счетчика в 3-х проводную сеть
Счетчик запрограммирован на включение в 3-х проводную сеть с 2 измерительными элементами
Схема включения счетчика в 3-х проводную сеть
Счетчик запрограммирован на включение в 4-х проводную сеть с 3 измерительными элементами
Схема включения счетчика в 3-х проводную сеть
Счетчик запрограммирован на включение в 4-х проводную сеть с 3 измерительными элементами (Схема Арона)
