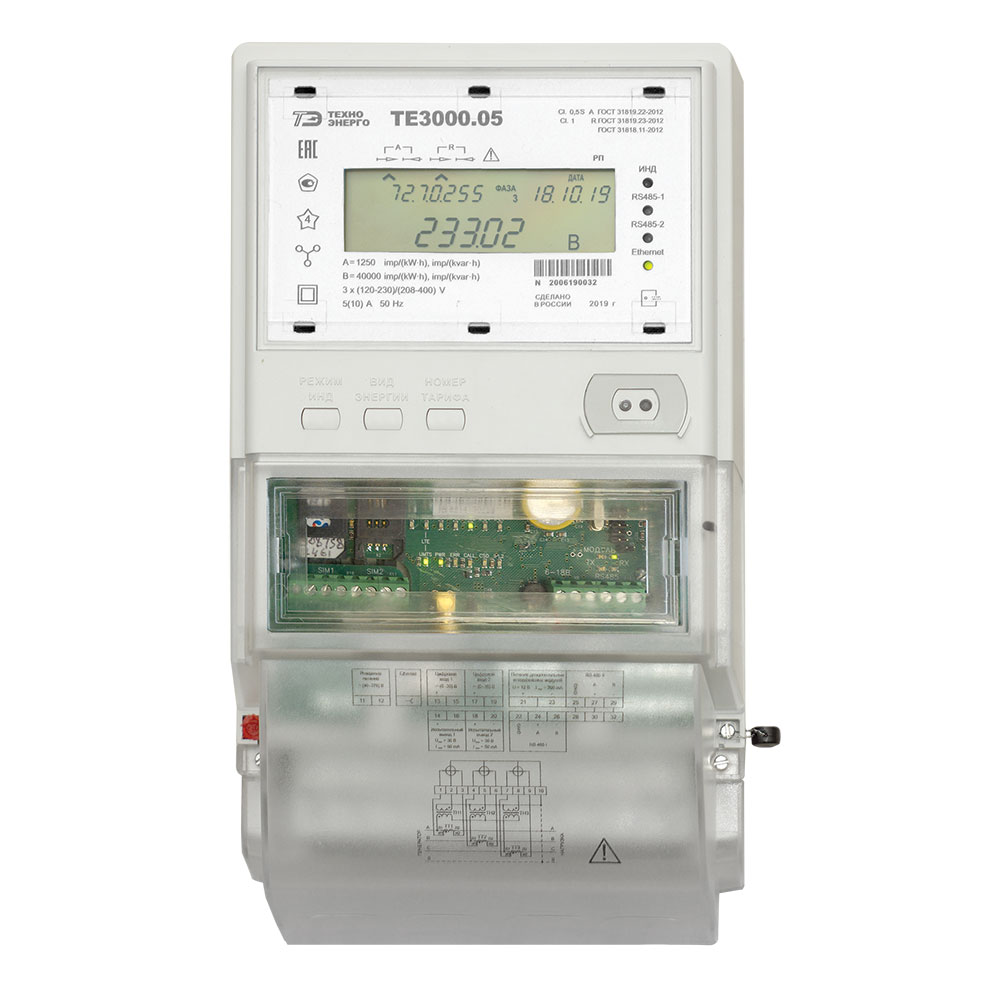

Тарификация и учет энергии
Тарификатор:
- восемь тарифов (Т1-Т8 и сумма по всем тарифам);
- восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник);
- двенадцать сезонов (на каждый месяц года);
- дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
- используется активное тарифное расписание, расписание праздничных дней и список перенесенных дней.
Счетчики серии ТЕ3000 ведут архивы тарифицированной учтенной энергии, нетарифицированной энергии с учетом потерь и нетарифицированный пофазный учет (активной, реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии), а также учет числа импульсов, поступающих от внешних устройств по цифровым входам:
- всего от сброса (нарастающий итог);
- за текущий год и 9 предыдущих лет;
- на начало текущего года и 10 предыдущих лет;
- за текущий месяц и 35 предыдущих месяцев;
- на начало текущего месяца и 36 предыдущих месяцев;
- за текущие сутки и 123 предыдущих дня;
- на начало текущих суток и 124 предыдущих дня.
Счетчики могут применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков, производить мониторинг качества электроэнергии в точке измерения.
Массивы профилей
Счетчики серии ТЕ3000 ведут два независимых массива профиля мощности нагрузки базовой структуры (в том числе и с учетом потерь) для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
Счетчики серии ТЕ3000 ведут два независимых массива параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов). Глубина хранения первого массива для 8 профилируемых параметров 910 суток при времени интегрирования 60 минут. Глубина хранения второго массива для 40 профилируемых параметров (ПКЭ) 150 суток при времени интегрирования 10 минут.
Регистрация максимумов мощности нагрузки
Счетчики ТЕ3000 могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по первому, второму и третьему массиву профиля с использованием двенадцатисезонного расписания утренних и вечерних максимумов.
Максимумы мощности фиксируются в архивах счетчика:
- от сброса (ручной сброс или сброс по интерфейсному запросу);
- за текущий и каждый из двенадцати предыдущих месяцев.
Измерение параметров электрической сети
Счетчики ТЕ3000 измеряют мгновенные значения (время интегрирования от 0,2 до
5 секунд с шагом 200 мс) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками:
- активной, реактивной и полной мощности;
- активной и реактивной мощности потерь;
- коэффициента мощности;
- фазного и межфазного напряжения и напряжения прямой последовательности;
- тока и тока нулевой последовательности;
- частоты сети;
- суммарного коэффициента гармонических составляющих токов;
- коэффициентов несимметрии тока по нулевой и обратной последовательностям.
- суммарных коэффициентов гармонических составляющих фазных и межфазных напряжений;
- коэффициента несимметрии напряжения по нулевой и обратной последовательностям;
- текущего времени и даты;
- температуры внутри корпуса;
- индукции воздействующего магнитного поля.
Счетчики всех вариантов исполнения, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения счетчика.
Измерение показателей качества электроэнергии
Счетчики ведут измерение параметров показателей качества электроэнергии в соответствии с ГОСТ 30804.4.30-2013 для класса измерений S и ГОСТ 30804.4.7-2013 класса II.
Счетчики ТЕ3000 могут работать в режиме непрерывного мониторинга качества электроэнергии в соответствии с ГОСТ 33073-2014 по следующим показателям:
- отрицательное и положительное отклонение фазных (или междуфазных) напряжений;
- отклонение частоты;
- коэффициенты несимметрии напряжения по обратной и нулевой последовательности;
- суммарных коэффициентов гармонических составляющих фазных (или междуфазных) напряжения;
- коэффициентов гармонических составляющих фазных (или междуфазных) напряжений порядка n (n=2-40);
- коэффициентов интергармонических составляющих фазных (или междуфазных) напряжений порядка n (n=1-39);
- характеристики провалов, прерываний напряжения и перенапряжений.
Счетчики ТЕ3000 ведут статистические таблицы данных ПКЭ в соответствии с ГОСТ 32144-2013 с формированием протокола испытаний по ГОСТ 33073-2014.
Счетчики ведут измерения с временем интегрирования 3 секунды (объединение 15 результатов измерения на интервале 200 мс) следующих параметров тока:
- коэффициенты несимметрии тока по обратной и нулевой последовательности;
- суммарных коэффициентов гармонических составляющих токов;
- коэффициентов гармонических составляющих токов порядка n (n=2-40);
- коэффициентов интергармонических составляющих токов порядка n (n=1-39);
коэффициентов несимметрии напряжения по обратной и нулевой последовательности;
- характеристик провалов, перенапряжений и прерываний напряжения.
Испытательные выходы и цифровые входы
В счетчиках ТЕ3000 функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:
- импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной, в том числе и с учетом потерь);
- статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- сигналов телеуправления;
- для проверки точности хода встроенных часов реального времени(только выход канала 0);
- сигнала управления нагрузкой по различным программируемым критериям (только выход канала 0).
В счетчиках ТЕ3000 функционируют два цифровых входа, которые могут конфигурироваться:
- для управления режимом поверки А или В (только первый цифровой вход);
- для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
Управление нагрузкой
Счетчики ТЕ3000 позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством и могут работать в следующих режимах:
- в режиме ограничения мощности нагрузки;
- в режиме ограничения энергии за сутки;
- в режиме ограничения энергии за расчетный период;
- в режиме контроля напряжения сети;
- в режиме контроля температуры счетчика;
- в режиме управления нагрузкой по расписанию;
- в режиме управления нагрузкой по наступлению сумерек.
Указанные режимы могут быть разрешены или запрещены в любых комбинациях.
Реле управления нагрузкой присутствуют в счетчиках непосредственного включения, и отсутствует в счетчиков трансформаторноговключения по току. В счетчиках трансформаторного включения формируется сигнал управления нагрузкой на испытательном выходе для управления внешним силовым устройством по различным программируемым критериям.
Журналы счетчика
Счетчики ТЕ3000 ведут журналы событий, журналы показателей качества электроэнергии, журналы провалов и перенапряжений, журналы превышения порога мощности и статусный журнал.
Устройство индикации
Счетчик имеет жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин и три кнопки управления режимами индикации.
Индикатор счетчика может работать в одном из четырех режимов:
- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров;
- в режиме индикации технологических параметров.
Интерфейсы связи
В счетчиках функционируют четыре встроенных равноприоритетных, независимых, гальванически изолированных интерфейса связи:
- оптический интерфейс по ГОСТ IEC 61107-2011;
- два интерфейса RS-485;
- Ethernet (опционально).
Счетчики ТЕ3000 через оптопорт и интерфейсы RS-485 поддерживает следующие протоколы обмена:
- ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;
- СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC;
- WRAPPER (DLMS/COSEM, СПОДЭС);
- ModBus RTU и ModBus TCP;
- Канальный пакетный протокол системы «Пирамида».
В счетчики могут быть установлены дополнительные сменные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчиков через сети: PLC, ZigBee, GSM, UMTS, LTE, Ethernet, Wi-Fi. При этом счетчики выполняет функцию коммуникаторов, к их интерфейсу RS-485 могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта с возможностью удаленного доступа к каждому счетчику объекта.
- Встроенные равноприоритетные, независимые, гальванически изолированные интерфейсы связи: оптопорт, 2хRS-485, Ethernet (опционально)
- Сменные дополнительные интерфейсные модули: PLC, ZigBee, GSM, UMTS, LTE, Ethernet, Wi-Fi
- Цифровая обработка входных аналоговых сигналов с применением быстрого преобразования Фурье.
- Расширенный диапазон номинальных и рабочих напряжений: 3×(46-138)/(80-240) В или 3×(96-276)/(166-480) В. Возможность работы при предельных напряжениях до 440 В.
- Резервное питание от сети переменного или постоянного тока в диапазоне напряжений от 90 до 276 В и предельном напряжении 440 В.
- Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журнале событий.
- Датчик магнитного поля повышенной индукции с индикацией факта воздействия на ЖКИ и фиксацией времени воздействия в журнале событий.
- ЖКИ с подсветкой и полем для индикации OBIS-кодов.
- Конфигурирование для работы в однонаправленном режиме (учет по модулю) и реверсном режиме (учет со сменой знака направления) без переключения токовых цепей.
- Конфигурирование для работы в режиме двухэлементного счетчика при включении по схеме Арона.
- Ведение журналов событий, журналов ПКЭ, журналов провалов и перенапряжений, журнала прерывания напряжения, журналов превышения порога мощности и статусного журнала.
- Непрерывная, циклическая самодиагностика с записью результата в статусный журнал.
- Формирование сигнала управления нагрузкой по различным программируемым критериям;
- Два конфигурируемых цифровых входа с функцией телесигнализации или учета числа импульсов от внешних датчиков.
- Два конфигурируемых испытательных выхода с функцией формирования сигналов телеметрии, сигналов телеуправления и сигнала управления нагрузкой.
|
Наименование характеристики
|
Значение
|
|
Класс точности при измерении в прямом и обратном направлении:
активной энергии по ГОСТ 31819.22-2012
реактивной энергии
реактивной энергии по ГОСТ 31819.23-2012
|
0,2S или 0,5S
0,5*
1,0
|
|
Номинальный (максимальный) ток (Iном/Iмакс), А
|
1 (2) или 5 (10)
|
|
Максимальный ток в течение 0.5 с, А
|
20Iмакс
|
|
Стартовый ток (чувствительность), (0,001Iном), мА
|
1 или 5
|
|
Диапазон номинальных напряжений (Uном), В
|
3×(57,7-115)/(100-200) или
3×(120-230)/(208-400)
|
|
Установленный рабочий диапазон напряжений
от 0,8Uном до 1,2Uном, В:
для счетчиков с Uном 3×(57,7-115)/(100-200)В
для счетчиков с Uном 3×(120-230)/(208-400) В
|
3×(46-138)/(80-240);
3×(96-276)/(166-480)
|
|
Предельный диапазон напряжений фаза – ноль, В
|
от 0 до 440
в двух любых фазах
|
|
Рабочий диапазон входного напряжения резервного источника питания (переменного или постоянного тока), В
|
от 90 до 276
|
|
Предельный диапазон входного напряжений резервного источника питания (переменного или постоянного тока), В
|
от 0 до 440
|
|
Номинальная частота сети, Гц
|
50
|
|
Рабочий диапазон частот, Гц
|
от 42,5 до 57,5
|
|
Пределы допускаемой основной относительной погрешности измерения, %:
|
|
|
активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках в зависимости от класса точности 0,2S или 0,5S), dP:
при 0,05Iном ≤ I ≤ Iмакс, cosφ =1
при 0,05Iном ≤ I ≤ Iмакс, cosφ =0,5
при 0,01Iном ≤ I < 0,05Iном, cosφ =1
при 0,02Iном ≤ I < 0,05Iном, cosφ =0,5
при 0,05Iном ≤ I ≤ Iмакс, cosφ =0,25
|
±0,2 или ±0,5
±0,3 или ±0,6
±0,4 или ±1,0
±0,5 или ±1,0
±0,5 или ±1,0
|
|
реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках в зависимости от класса точности 0,5 или 1), dQ:
при 0,05Iном ≤ I ≤ Iмакс, sinφ =1
при 0,05Iном ≤ I ≤ Iмакс, sinφ =0,5
при 0,01Iном ≤ I < 0,05Iном, sinφ =1
при 0,02Iном ≤ I < 0,05Iном, sinφ =0,5
при 0,05Iном ≤ I ≤ Iмакс sinφ =0,25
|
±0,5 или ±1,0
±0,6 или ±1,0
±1,0 или ±1,5
±1,0 или ±1,5
±1,0 или ±1,5
|
|
полной мощности, dS (аналогично реактивной мощности)
|
dQ
|
|
коэффициента активной мощности, δkР
коэффициента реактивной мощности δkQ
коэффициента реактивной мощности δktg
|
(δp+δs)
(δQ+δs)
(δQ+δp)
|
|
мощности активных потерь, dPп
мощности реактивных потерь, dQп
|
(2di + 2du)
(2di + 4du)
|
|
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения счетчика, при отсутствии резервного питания, Вт (В×А), не более:
57,7 В
115 В
120 В
230 В
|
1,1 (1,2)
1,2 (1,3)
1,2 (1,3)
1,6 (1,8)
|
|
При работе от источника резервного питания для каждой параллельной цепи напряжения:
ток потребления, мА, не более
входное сопротивление, МОм
входная емкость, пФ
|
0,5
1
1500
|
|
Полная мощность, потребляемая каждой последовательной цепью, В·А, не более
|
0,1
|
|
Максимальный ток потребления от резервного источника питания переменного и постоянного тока в диапазоне напряжений от 90 до 276 В, мА, не более:
|
|
счетчики без дополнительного интерфейсного модуля
|
|
= 90 В
|
35
|
|
= 276 В
|
15
|
|
~ 90 В
|
50
|
|
~ 276 В
|
20
|
|
счетчики с дополнительным интерфейсным модулем (ток 200 мА):
|
|
= 90 В
|
80
|
|
= 276 В
|
30
|
|
~ 90 В
|
90
|
|
~ 276 В
|
40
|
|
Скорость обмена информацией, бит/с:
по оптическому порту
|
9600
|
|
по интерфейсу RS-485
|
115200, 76800, 57600, 38400, 19200, 9600, 4800, 2400, 1200, 600, 300
|
|
Сохранность данных при прерываниях питания, лет:
информации, более
внутренних часов (питание от литиевой батареи), не менее
|
40
16
|
|
Самодиагностика
|
Циклическая, непрерывная
|
|
Помехоэмиссия
|
ТР ТС 020/2011,
ГОСТ 30805.22-2013 для оборудования класса Б
|
|
Помехоустойчивость:
|
|
к электростатическим разрядам
|
ГОСТ 30804.4.2-2013
(степень жесткости 4)
|
|
к наносекундным импульсным помехам
|
ГОСТ 30804.4.4-2013
(степень жесткости 4)
|
|
к микросекундным импульсным помехам большой энергии
|
СТБ МЭК 61000-4-5-2006;
ГОСТ Р 51317.4.5-99
(степень жесткости 4)
|
|
радиочастотным электромагнитным полям
|
ГОСТ 30804.4.3-2013
(степень жесткости 4)
|
|
к звенящей волне
|
ГОСТ IEC 61000-4-12-2016,
ГОСТ 30804.4.12-2002
(степень жесткости 4)
|
|
к колебательным затухающим помехам
|
ГОСТ IEC 61000-4-18-2016,
ГОСТ 30804.4.12-2002
(степень жесткости 3)
|
|
к кондуктивным помехам, наведенным радиочастотными
электромагнитными полями, в полосе частот от 150 кГц до 80 МГц
|
СТБ IEC 61000-4-6-2009,
ГОСТ Р 51317.4.6-99
|
|
к магнитному полю промышленной частоты
|
ГОСТ Р 50648-94
(степень жесткости 5)
|
|
к импульсному магнитному полю
|
ГОСТ 30336-95,
ГОСТ Р 50649-94
(степень жесткости 4)
|
|
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность при 30 °С, %
давление, кПа
|
от минус 40 до плюс 60
90
от 70 до 106,7
|
|
Габаритные размеры, мм, не более
|
299х170х101
|
|
Масса, кг, не более
|
1,65
|
|
Средний срок службы, лет
|
30
|
|
Средняя наработка до отказа, ч
|
220000
|
|
Гарантийный срок эксплуатации, лет
|
5
|
|
Межповерочный интервал, лет
|
16
|
Схема подключения счетчика к трехфазной трехпроводной или четырехпроводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока.
Примечание
- Пунктир на схеме означает, что соединение должно отсутствовать при подключении к трехпроводной сети.
- Соединение «А – В» может отсутствовать при подключении к трехпроводной сети.
- Одноименные выводы трансформаторов тока могут быть объединены и заземлены со стороны измерительных трансформаторов тока.
- Одна любая фаза канала напряжения или ноль счетчика (при подключении к четырехпроводной сети) могут быть заземлены со стороны измерительных трансформаторов напряжения.
Схема подключения счетчика к трехфазной трехпроводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока.
Схема подключения счетчика к трехфазной трехпроводной сети с помощью двух трансформаторов напряжения и трех трансформаторов тока.
Примечания
- Одноименные выводы трансформаторов тока могут быть объединены и заземлены со стороны измерительных трансформаторов тока.
- Одна любая фаза канала напряжения может быть заземлена со стороны измерительных трансформаторов напряжения.
Схема подключения счетчика к трехфазной трехпроводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока.
Схема подключения счетчика к трехфазной трехпроводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока (схема Арона).
Примечания
- Одноименные выводы трансформаторов тока могут быть объединены и заземлены со стороны измерительных трансформаторов тока.
- Для правильной работы счетчика необходимо установить конфигурационный флаг «Схема Арона».
Схема подключения счетчика к трехфазной трехпроводной или четырехпроводной сети с помощью трех трансформаторов тока при непосредственном подключении по напряжению
Примечания
- Пунктир на схеме означает, что соединение должно отсутствовать при подключении к трехпроводной сети.
- Одна любая фаза канала напряжения или ноль счетчика (при подключении к четырехпроводной сети) могут быть заземлены.
- Одноименные выводы трансформаторов тока могут быть объединены и заземлены со стороны измерительных трансформаторов тока.
Схема подключения счетчика к трехфазной трехпроводной сети с помощью двух трансформаторов тока при непосредственном подключении по напряжению.
Примечания
- Одна любая фаза канала напряжения может быть заземлена.
- Выводы И2 трансформаторов тока могут быть объединены и заземлены со стороны измерительных трансформаторов тока.
Схема подключения счетчика к трехфазной трехпроводной сети с помощью двух трансформаторов тока при непосредственном подключении по напряжению (схема Арона).
Примечания
- Одна любая фаза канала напряжения может быть заземлена.
- Одноименные выводы трансформаторов тока могут быть объединены и заземлены со стороны измерительных трансформаторов тока.
- Для правильной работы счетчика при включении по схеме Арона необходимо установить конфигурационный флаг «Схема Арона».
Расположение и назначение контактов колодки счетчика для подключения интерфейсов RS-485, Ethernet, испытательных выходов, цифровых входов и резервного питания.
