МИР С-07

НПО "МИР"

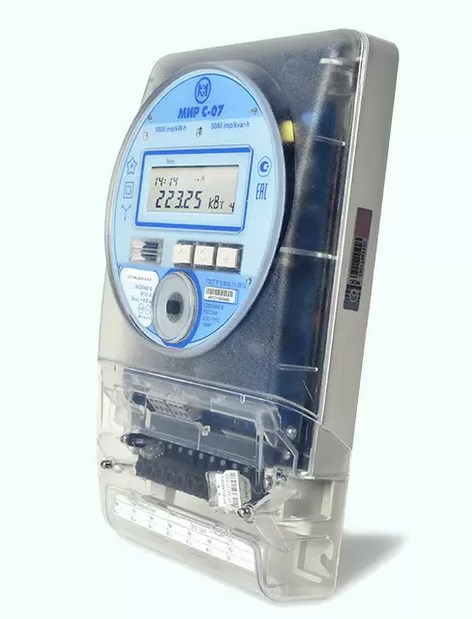

Трехфазный прибор учета трансформаторного включения МИР С-07

Поддержка протокола СПОДЭС;
Функция управления нагрузкой и функция ограничения мощности;
Наличие датчика магнитного поля;
Возможность резервирования каналов связи.

Назначение: Измеряемые параметры: Интерфейсы и коммуникация: Особенности: Технические характеристики: Схемы подключения: Документация и программное обеспечение:

На этом сайте вы можете удалённо получать данные со счётчика МИР С-07

Данный счётчик не поддерживает функции отмеченные серым

Подробнее о сборе данных

Текущие показания
Показания на начало суток
Показания на начало месяца
Профиль мощности
Параметры электроэнергии
Параметры качества электроэнергии
Корректировка времени
Управление реле

Связанные статьи

Виды связи

GSM/CSD / GPRS / PLC / PLC-1 / PLC-2 / Ethernet / Zigbee / RS-485

Назначение:

Многотарифный учет активной и реактивной энергии прямого и обратного направлений в трехфазных цепях переменного тока;
Измерение параметров сети;
Установка у трехфазных потребителей, а также в качестве балансного счетчика на ТП;
Эксплуатация автономно или в составе системы учета АСКУЭ РРЭ.

Измеряемые параметры:

Активная и реактивная энергия прямого и обратного направлений;
Активная, реактивная и полная мощность по каждой фазе и суммарно по трем фазам;
Среднеквадратические (действующие) значения силы тока и напряжения по каждой фазе;
Среднеквадратические (действующие) значения линейных напряжений;
Коэффициент мощности по каждой фазе и суммарно;
Частота сети.

Интерфейсы и коммуникация:

Оптический порт;
RS-485 (опционально);
PLC (опционально);
ZigBee 2,4 ГГц с внутренней/внешней антенной (опционально);
Радиоинтерфейс 868 МГц с внешней антенной (опционально);
GSM с внешней антенной;
Ethernet 10/100 BASE-TX

Особенности:

Дополнительное реле
Самоорганизующаяся сеть для интерфейсов PLC и ZigBee
Защита от хищения электроэнергии:
- наличие датчика магнитного поля и возможность индикации воздействия магнитного поля;
- наличие электронных пломб вскрытия крышек корпуса и клеммного отсека;
- разрушаемый при вскрытии корпус;
- прозрачная крышка зажимов.
Протоколы передачи данных МИР, Modbus, DLMS/COSEM, СПОДЭС (опционально);
Наличие резервного блока питания (опционально).
Самодиагностика

Технические характеристики:

Наименование параметра	Значение
Тип включения цепей напряжения	Прямое или трансформаторное
Тип включения цепей тока	Трансформаторное
Класс точности при измерении активной/реактивной энергии	0,5S/1
Номинальное напряжение фазное/линейное, В	3х57,7/100 или 3х230/400
Номинальный (максимальный) ток, А	1(2) или 5(10)
Номинальная частота сети, Гц	50
Количество тарифов/тарифных зон	4/12
Номинальное напряжение резервного источника питания, В	230В постоянного или переменного тока
Межповерочный интервал, лет: · на территории РФ · на территории Республики Казахстан	16 8
Гарантийный срок эксплуатации, лет	5
Степень защиты от проникновения воды и посторонних предметов по ГОСТ 14254	IP51
Диапазон рабочих температур, °С	От минус 40 до плюс 60
Габаритные размеры (ВхШхГ), мм, не более	285×168×63

Схемы подключения:

Типовая схема подключения счетчика к трехфазной трехпроводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока:

MIR07_transf_load

Типовая схема подключения счетчика к трехфазной четырехпроводной сети с изолированной нейтралью с помощью трех трансформаторов напряжения и трех трансформаторов тока:

MIR07_transf_load3

Схема подключения счетчика к GPRS-модему iRZ ATM 21:

С07 с Irz Atm21.drawio

Схема подключения счетчика к GPRS-модему TELEOFIS WRX768:

MIR07_conn_WRX

Документация и программное обеспечение:

Описание применения. Программа Конфигуратор счетчиков МИР.

Описание применения. Программа Конфигуратор приборов учета. арх.5

Программа КОНФИГУРАТОР ПРИБОРОВ УЧЕТА М12.00327-02 (v 2.21.1206.1619) изм.15

Программа КОНФИГУРАТОР СЧЕТЧИКОВ МИР М07.00190-02 (v1.4.2.0.634) изм.29
