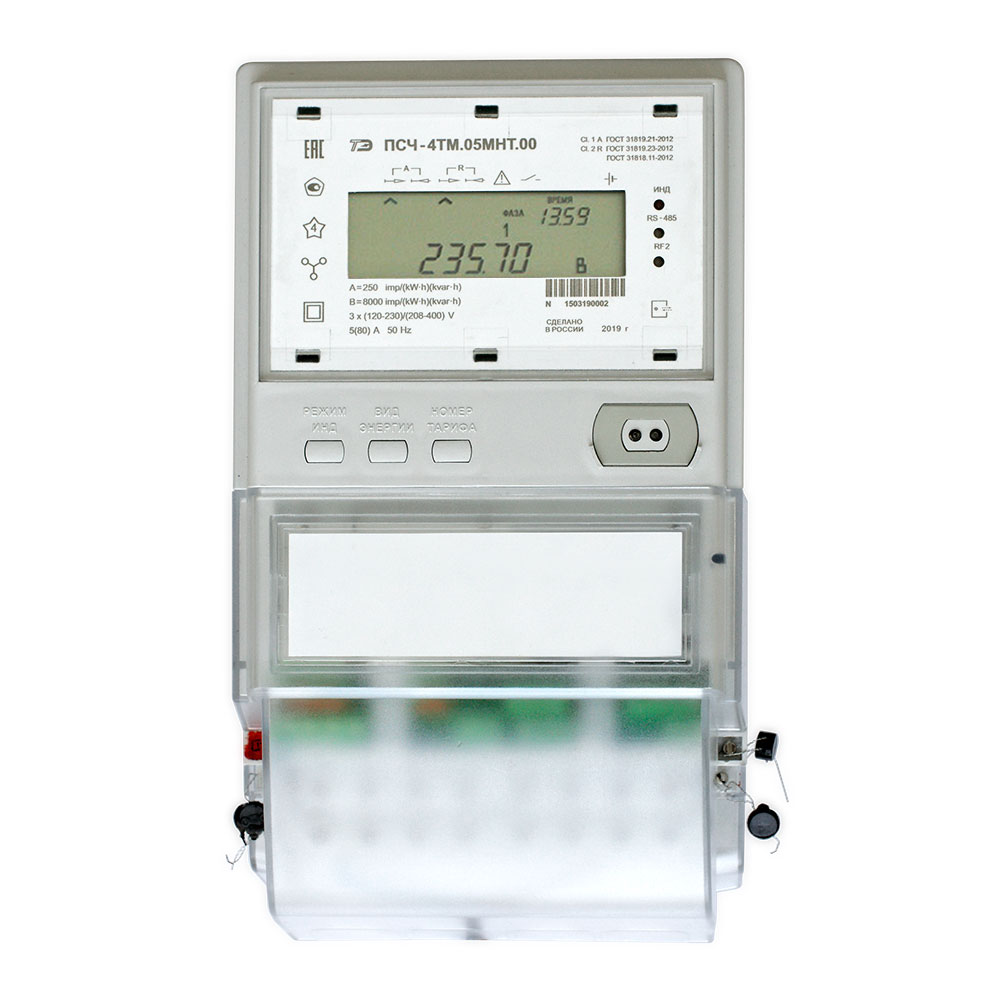

ПСЧ-4ТМ.05МНТ счетчик электрической энергии трехфазный многофункциональный.
Счетчики ПСЧ-4ТМ.05МНТ предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки и профиля параметров с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Счетчики ПСЧ-4ТМ.05МНТ могут применяться как средство коммерческого или технического учета электроэнергии в бытовом секторе, на предприятиях промышленности и в энергосистемах.
Электросчтечики ПСЧ-4ТМ.05МНТ предназначены для работы как автономно, так и в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ) или автоматизированных системах диспетчерского управления (АСДУ).
Электросчетчики ПСЧ-4ТМ.05МНТ ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет активной энергии независимо от направления и реактивной энергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).
Тарификатор:
Счетчики ПСЧ-4ТМ.05МНТ могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.
Счетчики ПСЧ-4ТМ.05МНТ ведут архивы тарифицированной учтенной электроэнергии и нетарифицированной электроэнергии с учетом потерь (активной энергии независимо от направления и реактивной энергии прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровым входам:
Электросчетчики ПСЧ-4ТМ.05МНТ, независимо от варианта исполнения, ведут два независимых массива профиля мощности нагрузки базовой структуры с программируемым временем интегрирования от 1 до 60 минут и глубиной хранения: 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут. Комбинированные электросчетчики ведут два трехканальных массива профиля мощности нагрузки базовой структуры для активной мощности независимо от направления и реактивной мощности прямого и обратного направления.
Однонаправленные электросчетчики ПСЧ-4ТМ.05МНТ ведут два одноканальных массива профиля мощности нагрузки базовой структуры для активной мощности независимо от направления. Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.
Электросчетчики ПСЧ-4ТМ.05МНТ, независимо от варианта исполнения, ведут массив профиля параметров (расширенный массив профиля или 3-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут. Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных.
Счетчики ПСЧ-4ТМ.05МНТ могут использоваться как регистраторы максимумов мощности (активной мощности независимо от направления и реактивной мощности прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.
Максимумы мощности фиксируются в архивах электросчетчиков:
Счетчики ПСЧ-4ТМ.05МНТ производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь. Номинальные мощности потерь рассчитываются на основании паспортных данных силового и измерительного оборудования объекта.
Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров.
Электросчетчики, независимо от варианта исполнения и конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения счетчика к электрической сети.5
Электросчетчики ПСЧ-4ТМ.05МНТ могут использоваться как измерители показателей качества электроэнергии класса B согласно ГОСТ Р 54149-2010 по параметрам отклонения фазных (межфазных, прямой последовательности) напряжений, отклонения частоты сети, глубины и длительности провалов, величины и длительности перенапряжений. Электросчетчики ведут статистику параметров провалов и перенапряжений в зависимости от их величины и длительности.
Электросчетчики ПСЧ-4ТМ.05МНТ содержат два конфигурируемых испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:
В электросчетчиках внутренней установки функционируют два цифровых входа, которые могут конфигурироваться:
Электросчетчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям. Электросчетчики в части управления нагрузкой могут работать в следующих режима
Указанные режимы могут быть разрешены или запрещены в любых комбинациях. Независимо от установленных режимов, сигнал управления нагрузкой формируется по интерфейсной команде оператора. Все события, связанные с управлением нагрузкой, фиксируются в журнале событий.
Счетчики ПСЧ-4ТМ.05МНТ ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.
Электросчетчики внутренней установки имеют устройство индикации (УИ) на основе МНТогофункционального жидкокристаллического индикатора (ЖКИ) с подсветкой для отображения учтенной энергии и измеряемых параметров, а также три кнопки управления режимами индикации.
Отображение измеряемых параметров счетчиков наружной установки производится посредством удаленного терминала Т-1.02, подключаемого к счетчику по радиоканалу через встроенный радиомодем. Терминал электросчетчика имеет МНТогофункциональный ЖКИ с подсветкой для отображения учтенной энергии и измеряемых параметров, а также три кнопки управления режимами индикации, как и счетчики внутренней установки. Питание терминала может производиться как от сети переменного тока в широком диапазоне входных напряжений, так и автоноМНТо от двух батарей или аккумуляторов типоразмера ААА.
Индикатор электросчетчика ПСЧ-4ТМ.05МНТ может работать в одном из четырех режимов:
Электросчетчики, независимо от варианта исполнения, имеют оптический интерфейс (оптопорт), физические и электрические параметры которого соответствуют ГОСТ Р МЭК 61107-2001. Наличие других интерфейсов связи определяется вариантом исполнения электросчетчиков.
В электросчетчиках внутренней установки с интерфейсом RS-485 могут устанавливаться дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети (GSM, PLC, Ethernet, RF). При этом счетчики начинают выполнять функцию коммуникаторов, к интерфейсу RS-485 которых могут быть подключены другие электросчетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть с возможностью удаленного доступа к каждому электросчетчику объекта.
Электросчетчики поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивают возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.
Работа с электросчетчиками через интерфейсы связи может производиться с применением програмМНТого обеспечения «Конфигуратор СЭТ-4ТМ» или програмМНТого обеспечения пользователей.
В электросчетчиках ПСЧ-4ТМ.05МНТ установлены две энергонезависимые электронные пломбы:
Электронные пломбы фиксирую факт и время открытия/закрытия соответствующей крышки с формированием записи в журнале событий. Электронные пломбы функционируют как во включенном, так и в выключенном состоянии электросчетчиков.
В электросчетчиках установлены датчики магнитного поля, фиксирующий воздействие на счетчики магнитного поля повышенной индукции 2±0,7 мТл (напряженность 1600±600 А/м) и выше. Факт и время воздействия на счетчики повышенной магнитной индукции фиксируется в журнале событий.
| Наименование величины | Значение |
|---|---|
| Класс точности при измерении в прямом и обратном направлении: активной энергии реактивной энергии |
1 по ГОСТ Р 52322-2005 2 по ГОСТ Р 52425-2005 |
| Базовый (максимальный) ток, А | 5(80) |
| Стартовый ток (чувствительность), мА | 0,004Iб |
| Номинальное напряжение, В | 3х(120-230)/(208-400) |
| Установленный рабочий диапазон напряжений, В | от 0,8Uном до 1,15Uном 3х(96-265)/(166-460) |
| Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В | от 0 до 440 |
| Номинальная частота сети, Гц | 50 |
| Диапазон рабочих частот, Гц | от 47,5 до 52,5 |
| Пределы допускаемой абсолютной погрешности измерения: | |
| остаточного напряжения провала и величины перенапряжения, В | ± 0,01·Uном (в диапазоне от 0 до 1,4·Uном) |
| длительности провала и перенапряжения, с | ±0,01 (в диапазоне от 0,01 до 180 с) |
| Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сутки | ±0,5 |
| Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки: а) во включенном состоянии в диапазоне температур от минус 40 до плюс 60 °С, менее б) в выключенном состоянии в диапазоне температур от минус 40 до плюс 70 °С, менее |
±0,1 ±0,22 |
| Полная мощность, потребляемая каждой последовательной цепью, не более, ВА | 0,1 |
| Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения в диапазоне напряжений, не более, Вт (ВА) | |
| 120 В | 0,7 (1,1) |
| 230 В | 1,1 (1,9) |
| Максимальный ток, потребляемый от резервного источника питания переменного или постоянного тока, без учета (с учетом) потребления дополнительного интерфейсного модуля (12 В, 500 мА), мА | |
| = 100 В | 30 (75) |
| = 265 В | 20 (40) |
| ~100 В | 50 (120) |
| ~265 В | 40 (70) |
| Жидкокристаллический индикатор: а) число индицируемых разрядов б) цена единицы младшего разряда при отображении энергии, кВт·ч (квар·ч) |
8 0,01 |
| Постоянная счетчика в основном режиме (А) и режиме поверки (В), имп./(кВт·ч), имп./(квар·ч) | А=250, В=8000 |
| Скорость обмена информацией, бит/сек: интерфейс RS-485 оптический порт PLC RF |
38400, 28800, 19200,9600, 4800, 2400, 1200, 600, 300 9600 (фиксированная) 2400 9600 |
| Сохранность данных при прерываниях питания, лет: информации, более внутренних часов, не менее |
40 12 (питание от литиевой батареи |
| Защита информации | пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов |
| Самодиагностика | Циклическая, непрерывная |
| Диапазон рабочих температур,°С: электросчетчиков внутренней установки электросчетчиков наружной установки |
от -40 до +60 от -40 до +70 |
| Межповерочный интервал, лет | 12 |
| Средняя наработка до отказа, час | 165000 |
| Средний срок службы, лет | 30 |
| Время восстановления, час | 2 |
| Масса, кг: | 1,9 |
| Габаритные размеры, мм: электросчетчиков внутренней установки электросчетчиков наружной установки электросчетчиков наружной установки со швеллером крепления на опоре |
299x170x101 198x256x121 350x256x129 |
Схема подключения счётчика внутренней установки к трёхфазной четырёхпроводной сети:
Схема подключения счётчика наружной установки к трёхфазной четырёхпроводной сети:
Испытатльные входы счетчика ПСЧ-4ТМ.05МНТ:
