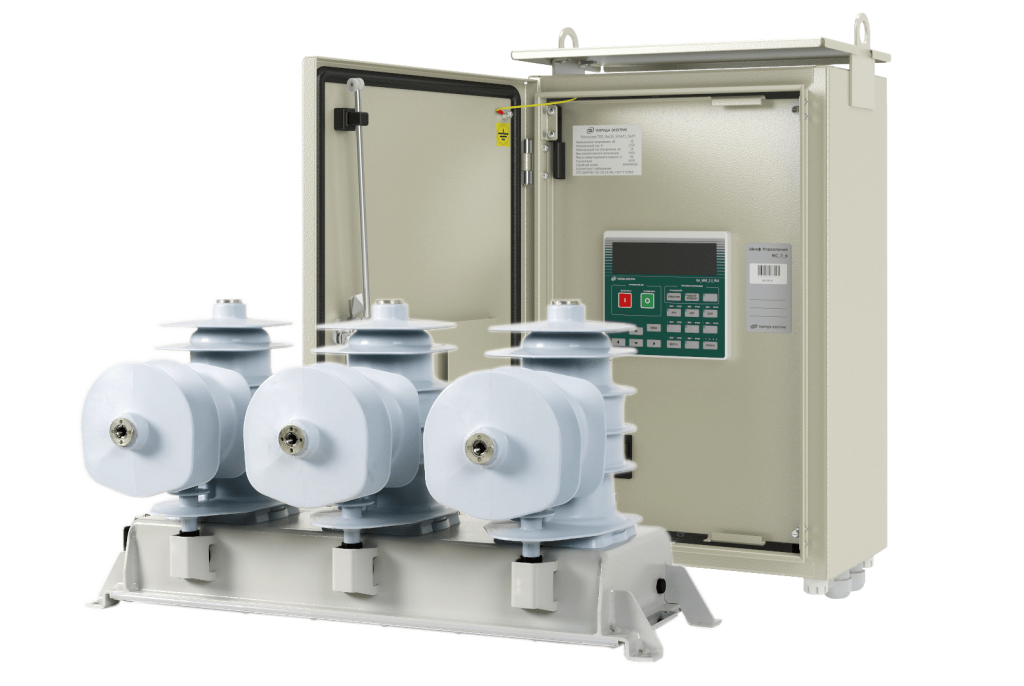

Реклоузер CM15 открывает новую веху в развитии интеллектуальных коммутационных аппаратов. Это новейшее поколение реклоузеров 10 кВ с инновационной встроенной системой измерения с классом точности 0,5S по току и 0,5 по напряжению для реализации коммерческого учёта электроэнергии.
Коммутационный модуль реклоузера обладает исключительными в своем классе напряжения массогабаритными показателями.
CM15 наиболее оптимальным образом решает проблему обнаружения ОЗЗ в сети с изолированной нейтралью. Импендансная защита от ОЗЗ способна точно определять зону повреждения, требуя минимум настроек. А минимальное значение измерения тока нулевой последовательности - рекордные 100 мА.
| Номинальное напряжение: | 6 ÷ 10 кВ |
|---|---|
| Номинальный ток: | 630 А |
| Номинальный ток отключения: | 16 кА |
| Класс точности системы измерения: | |
| по току | 0,5S |
| по напряжению | 0,5 |
| Механический ресурс: | 30 000 ВО |
| Масса коммутационного модуля: | 34 кг |
| Климатическое исполнение: | УХЛ |
| Категория размещения: | 1 |
https://www.tavrida.ru/ter/solutions/REC15/sektsionirovanie-i-uchet-na-otvetvleniyakh/ - страница производителя

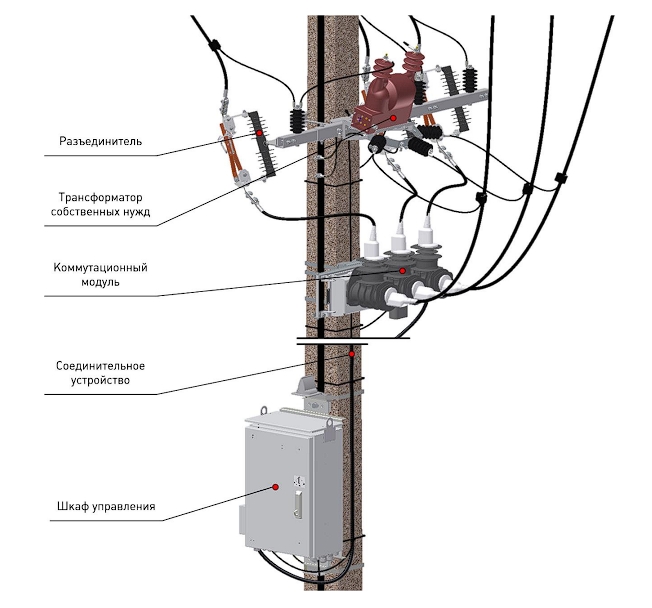

Внешний вид устройства:

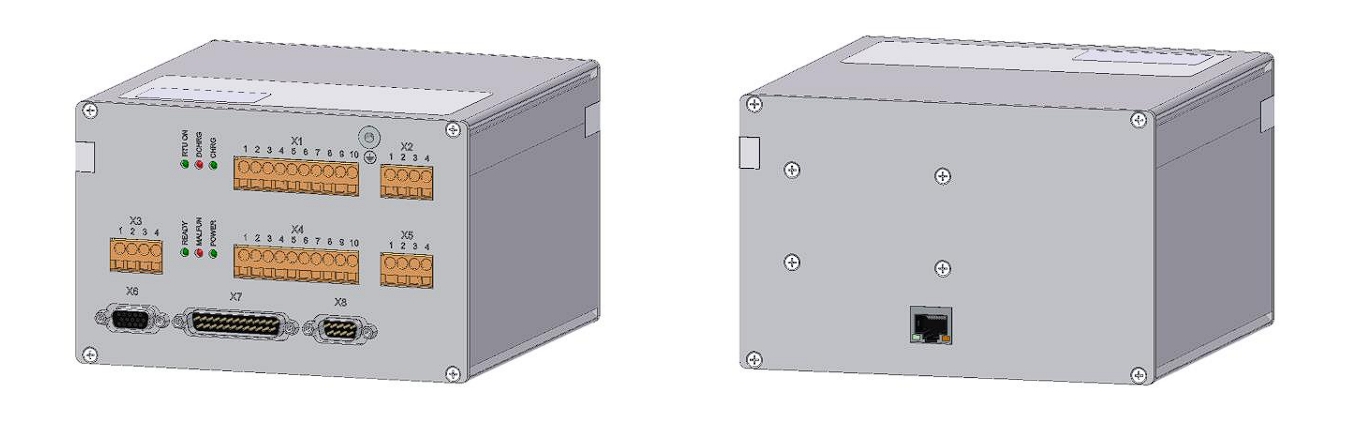

Внешний вид модуля управления:

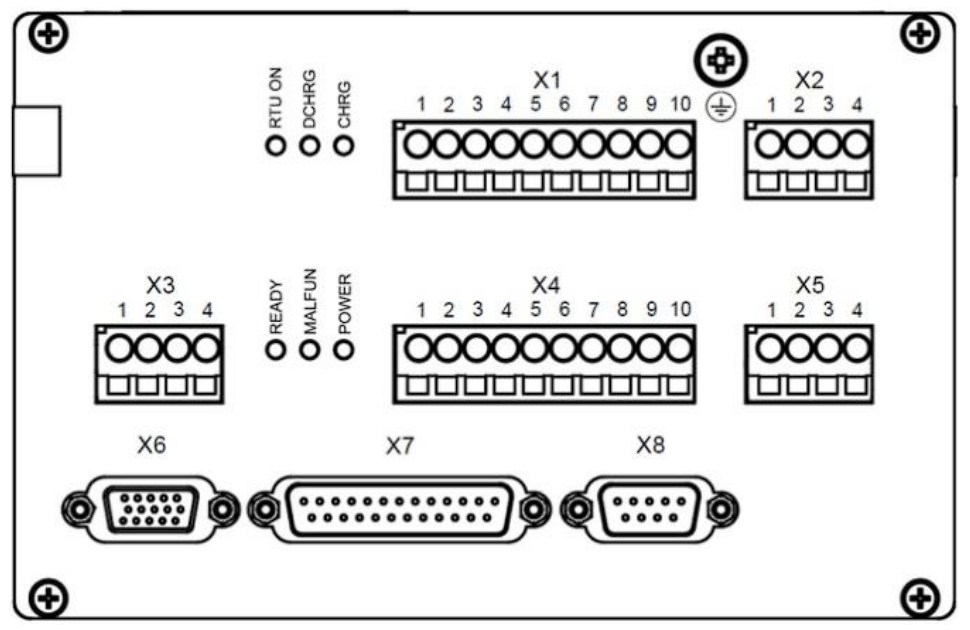

Обозначение разъемов:
Назначение разъемов модуля управления:
| Наименование/назначение цепи | Конструктивный узел | Тип цепей | Обозначение |
| Подключение аккумуляторной батареи и внешнего устройства связи | Модуль питания | Внешние | X1 |
| Оперативное питание | Модуль питания | Внутренние | X2 |
| Подключение обмотки электромагнитного привода вакуумного выключателя | Модуль драйвера | Внутренние | X3 |
| Дискретные выходы и входы типа "сухой контакт" | Модуль драйвера | Внешние | X4 |
| Оперативное питание | Модуль драйвера | Внутренние | X5 |
| Подключение измерительных цепей (DB25) | Микропроцессорный модуль | Внутренние | X7 |
| Подключение панели управления (DB15) | Коммуникационный модуль | Внутренние | X6 |
| Подключение внешних устройств связи (DB9) | Коммуникационный модуль | Внешние | X8 |
| Подключение внешних устройств связи и конфигурационного ПО (Ethernet) | Коммуникационный модуль | Внешние | - |
Назначение светодиодных индикаторов модуля управления:
| Наименование/назначение цепи | Обозначение |
| Дискретный выход 1 | HP2 X4-1, X4-2 H33 X4-3, X4-2 |
| Дискретный выход 2 |
HP X4-8, X4-9 |
| Дискретный вход 1 | X4-4, X4-5 |
| Дискретный вход 2 | X4-6, X4-7 |
| Внешнее устройство связи "+" | X1-1 |
| Внешнее устройства связи "-" | X1-2 |
