Elfin-EW11 — это промышленный последовательный сервер для преобразования RS232/RS485 в Wi-Fi. Устройство обеспечивает беспроводную передачу данных с последовательного порта, оснащено TCP/IP-стеком, интерфейсом RS485, работает под управлением ОС FreeRTOS. Поддерживает локальную и удалённую настройку, мониторинг и отладку через веб-интерфейс. Подходит для промышленности, «умных» сетей, медицинских приборов. Позволяет организовать сбор и передачу данных с оборудования без сложной модернизации.

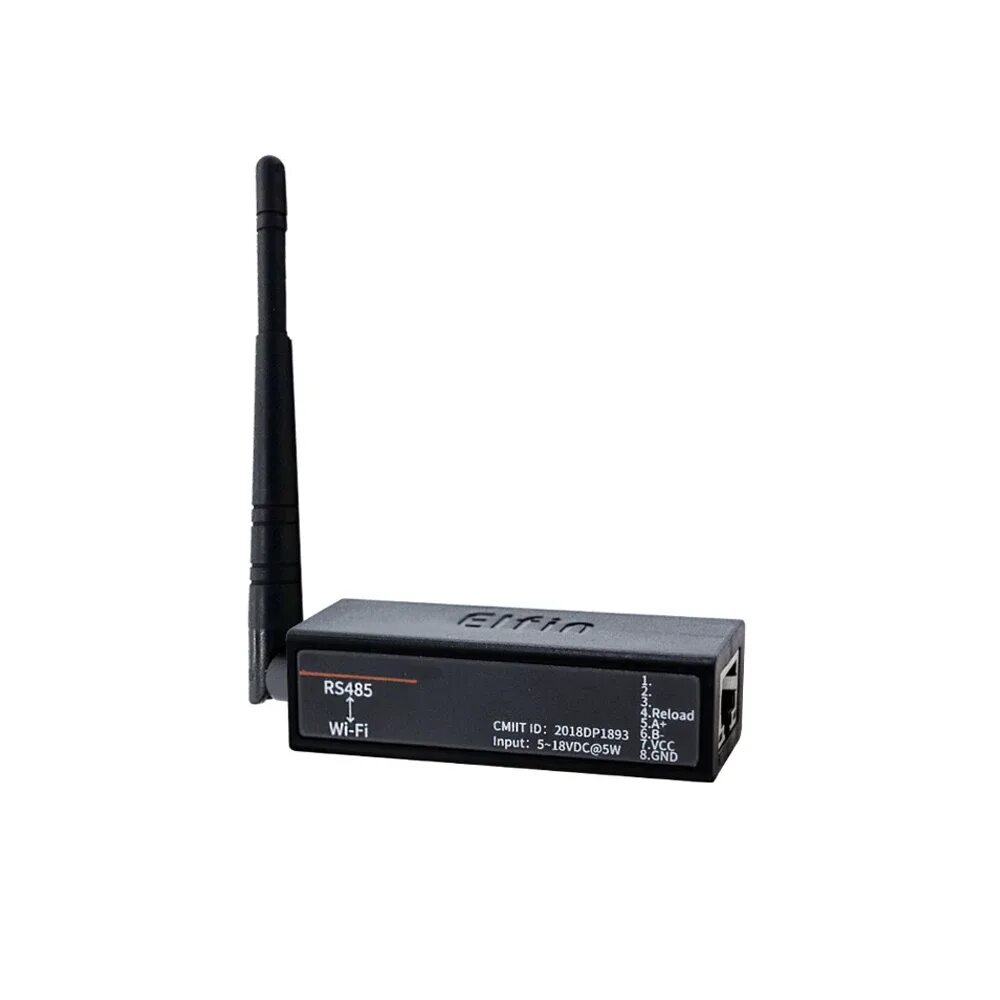

Elfin-EW11 — это компактный последовательный сервер, предназначенный для преобразования интерфейса RS485 в беспроводную сеть Wi-Fi (802.11 b/g/n). Устройство позволяет подключать промышленные приборы с интерфейсом RS485 к локальной сети или интернету по радиоканалу, заменяя физическое кабельное соединение.
Изделие оптимизировано для использования в системах удалённого мониторинга.
Процессор: 160 МГц
Flash-память: 2 МБ
SDRAM: 352 КБ
Операционная система: FreeRTOS
Размеры (Д×Ш×В): 61 × 26 × 17.8 мм
| Модель | Интерфейс | Антенна | Питание |
|---|---|---|---|
| Elfin-EW11 | RS485 | Внутренняя (PCB) | 5…18 В DC |
| Elfin-EW11-0 | RS485 | Внешняя (SMA) | 5…18 В DC |
| Elfin-EW11A | RS485 | Внутренняя (PCB) | 5…36 В DC |
| Elfin-EW11A-0 | RS485 | Внешняя (SMA) | 5…36 В DC |
Двухпроводная линия: A (DATA+), B (DATA-)
Максимальное количество подключаемых устройств: 32
Максимальная длина линии: 1200 метров
При длине более 300 метров рекомендуется установка терминального резистора 120 Ом
При сильных помехах рекомендуется соединять общие провода GND устройств
Стандарт Wi-Fi: 802.11 b/g/n
Частотный диапазон: 2.412…2.484 ГГц
Режимы работы: STA (клиент), AP (точка доступа), AP+STA (одновременно)
Мощность передатчика (макс.):
802.11b: +18 dBm
802.11g: +16 dBm
802.11n: +15 dBm
Чувствительность приёмника:
802.11b: -89 dBm
802.11g: -81 dBm
802.11n: -71 dBm
Безопасность: TLS v1.2, AES 128-bit, DES3
Аутентификация и шифрование: WEP64/128, TKIP, AES; WPA/WPA2-PSK
IP, TCP, UDP, DHCP, DNS, HTTP Server/Client, ARP, BOOTP, AutoIP, ICMP, WebSocket, Telnet, UPnP, NTP, Modbus TCP, MQTT
Веб-интерфейс (IP по умолчанию: 10.10.100.254, логин/пароль: admin/admin)
ПО IOTService для Windows (локальная и удалённая конфигурация, мониторинг, отладка)
SmartLink V8 — быстрая настройка через мобильное приложение
OTA — беспроводное обновление встроенного ПО
| Pin | Назначение | Тип сигнала | Примечание |
|---|---|---|---|
| 1 | Debug TX | UART2_TXD | TTL (отладка) |
| 2 | Debug RX | UART2_RXD | TTL (отладка) |
| 3 | GPIO | GPIO I/O | Зарезервирован |
| 4 | Restore to Factory | nReload I | Кнопка сброса |
| 5 | RS485 A+ | RS485_A+ | Дифференциальная линия A |
| 6 | RS485 B- | RS485_B- | Дифференциальная линия B |
| 7 | Power VCC | VCC | Питание 5…18 (или 5…36) В DC |
| 8 | Power GND | GND | Общий (земля) питания |
| 9 | LED Net Status | Net O | Зелёный — статус сети |
| 10 | LED Data Transfer | Active O | Жёлтый — активность UART |
Зелёный светодиод (Net Status):
Горит постоянно — питание подано
Быстрое мигание (0.1 с вкл. / 0.1 с выкл.) — режим SmartLink
Медленное мигание (0.3 с выкл. / 3 с вкл.) — подключён к роутеру (STA) или есть клиенты (AP)
Частое мигание (0.3 с выкл. / 0.3 с вкл.) — нет Wi-Fi соединения
Жёлтый светодиод (Data Transfer):
Не горит — нет передачи данных
0.3 с выкл. / 0.9 с вкл. — передача (TX)
0.3 с выкл. / 0.3 с вкл. — приём (RX)
Постоянно горит — двусторонний обмен
Короткое нажатие (0.2…1.5 с уровня Low) — вход в режим SmartLink (настройка через приложение)
Длительное нажатие (>4 с уровня Low) — сброс всех параметров к заводским настройкам
FCC, CE, SRRC, IC
По более подробной настройке написана статья: https://yaenergetik.ru/blog/nastrojka-oprosa_schetchikov_po_wifi/
