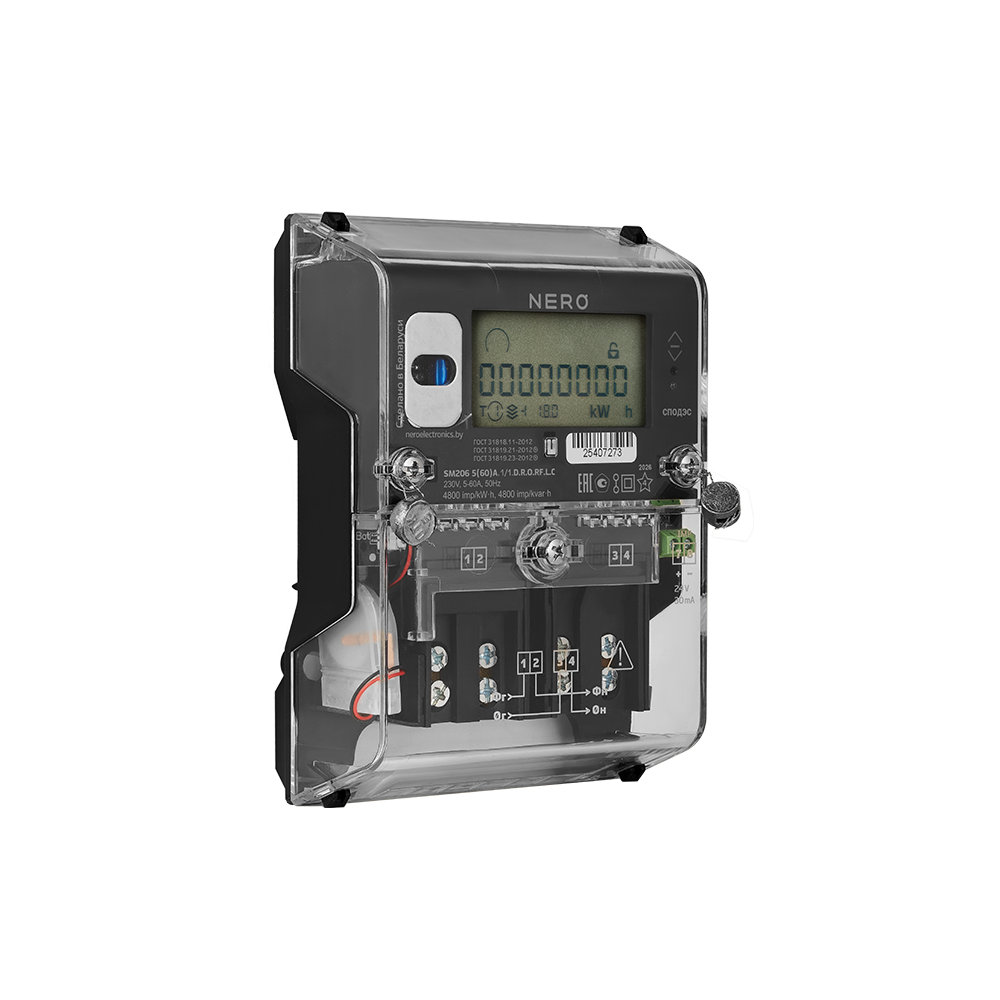

Счётчик предназначен для измерения активной и реактивной электрической энергии в однофазных цепях переменного тока частотой 50 Гц при напряжении 230 В и организации многотарифного учёта электроэнергии.
|
Интерфейсы связи
|
ОПТОПОРТ+Radio ОПТОПОРТ+RS-485 ОПТОПОРТ+GSM |
|
Класс точности по активной энергии/по реактивной энергии
|
1/1 |
|
Номинальное напряжение
|
230В |
|
Номинальная частота сети переменного тока
|
50 Гц |
|
Базовый (максимальный ток)
|
5 (60) A 5 (80) A 5 (100) A |
|
Стартовый ток
|
10 мА |
|
Потребляемая полная мощность
|
- по цепи тока: не более, чем 0.3 В·А - по цепи напряжения: не более, чем 10 В·А |
|
Потребляемая активная мощность
|
не более 2 Вт |
|
Скорость обмена через оптический порт
|
от 300 до 9600 бит/с |
|
Максимальное количество тарифов
|
8 |
|
Время сохранения данных
|
не менее 30 |
|
Время начального запуска
|
не более 5 |
|
Условия эксплуатации
|
- температура окружающей среды: от -40 до +70 °C - относительная влажность: от 30 до 95 % |
|
Нормальные условия измерений
|
- температура окружающей среды: от +20 до +30 °C - относительная влажность: от 30 до 80 % |
|
Межповерочный интервал
|
16 лет |
|
Средний срок службы
|
30 лет |
|
Средняя наработка наотказ
|
320000 часов |
|
Рабочий диапазон температур
|
от -40 до +70°С |
|
Степень защиты корпуса
|
IР51 |
|
Габаритные размеры (ДхШхВ)
|
153х116х48,5 мм |
|
Производитель
|
Nero Electronics |
|
Страна производства
|
Беларусь |
|
Вид интерфейса |
Характеристики |
||
|
Диапазон частот (длина волны) |
Максимальный уровень выходного сигнала |
Скорость передачи данных |
|
|
PLC |
95 – 148,5 кГц |
116 дБ/мкВ |
400 – 1600 бит/с* |
|
Радио 1 |
433,05 – 434,79 МГц |
10 мВт |
1200 – 9600 бит/с* |
|
Оптопорт |
800-1000 нм |
5 мВт/см2 |
|
|
RS-485 |
– |
– 12…+12 В |
9600 бит/с |
|
GSM/LTE |
GSM 900: 880–915 МГц; Band 1 (1920–1980 МГц), |
GSM-900: 33 дБм (2 Вт); GSM-1800: 30 дБм (1 Вт); LTE: 23 дБм (0.2 Вт) |
GSM: до 236,8 кбит/с; LTE: до 10 Мбит/с |
|
* – В зависимости от состояния сети |
|||
Схема подключения счётчика
Схема подключения счётчика к цифровой сети RS-485
