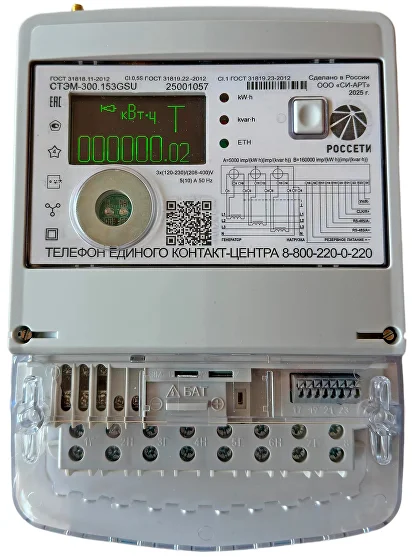

Виды связи

Характеристики

Счетчик в дистанционном режиме работы обеспечивает обмен информацией с
компьютером через интерфейсы связи RS-485, модемы или оптический порт.
В счетчике функционируют от трех до шести независимых интерфейсов связи:
- оптопорт;
- один или два RS-485;
- Ethernet;
- GSM;
- RF.
Все счётчики имеют один интерфейс RS-485, интерфейс Ethernet и оптический порт.
По цифровым интерфейсам счетчика реализована передача данных в формате протокола
CTO 34.01.5.1-006-2021 ПАО «Россети» (СПОДЭС) с приоритетом оптопорта. Физический
интерфейс оптопорта соответствует ГОСТ IEC 61107.
Все интерфейсы и модемы счетчика равноприоритетны при считывании данных. Ес-
ли по оптопорту устанавливается соединение с правами доступа «Конфигуратор», соедине-
ние по другим интерфейсам с правом доступа «Конфигуратор» разрывается. Формат данных
при обмене информацией с компьютером по последовательным интерфейсам (оптопорт, RS-
485): 1 стартовый бит, 8 бит данных, 1 стоповый бит.
Скорость обмена информации при связи с ПУ по цифровым интерфейсам:
˗ RS-485, не менее 9600 бит/с;
˗ Ethernet не менее 10 Мбит/с;
˗ GSM, не менее, 50 кбит/с;
˗ RF, не менее, 2400 бит/с.
Счетчик поддерживает следующие скорости по интерфейсу RS-485: 2400, 4800,
9600, 19200, 38400, 57600, 115200 бит/с.
Подключение внешних интерфейсов производится экранированным кабелем с
заземлением экрана на стороне внешнего оборудования.

Основные параметры и характеристики

Основные параметры и характеристики
Пределы допускаемой основной погрешности счетчиков при измерении
активной энергии прямого и обратного направления должны соответствовать требованиям
ГОСТ 31819.21 для класса точности 1 и ГОСТ 31819.22 для классов точности 0,2S или 0,5S
счетчиков трансформаторного включения или настоящим техническим условиям для класса
точности 0,5S счетчиков непосредственного включения.
Пределы допускаемой основной погрешности счетчиков при измерении реактивной
энергии прямого и обратного направления должны соответствовать ГОСТ 31819.23 для
класса точности 1,0 или настоящим техническим условиям для класса точности 0,5 (в виду
отсутствия в указанном стандарте класса точности 0,5, пределы погрешностей при
измерении реактивной энергии для данного типа счетчиков должны находиться в пределах
значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ
31819.22).
п.4.18
Базовый Iб (номинальный Iном) ток счетчиков 5 А или 1 А (в зависимости от
модификации).
Максимальный ток (в зависимости от модификации) 10 или 100 А.
п. 4.18
Номинальное напряжение Uном (в зависимости от модификации)
3×(57,7-115)/(100-200) В или 3×(120-230)/(208-400) В.

Установленный рабочий диапазон напряжения от 0,9 до 1,1 Uном.
Расширенный рабочий диапазон напряжения от 0,8 до 1,2 Uном.
Предельный рабочий диапазон напряжения от 0 до 1,2 Uном.
п.п.4.18, 4.18.6
Номинальное напряжение резервного питания 230 В переменного или постоян-
ного тока.
Источник резервного электропитания счетчиков должен обеспечивать параметры:
- род тока: постоянный или переменный промышленной частоты;
- диапазон входных напряжений: от 86 до 265 В постоянного или СКЗ переменного тока;
- потребляемая мощность: не более 3,2 Вт/5В·А;
- переход на резервное питание должен осуществляться автоматически без перерыва в
работе счетчика при пропадании основного питания.
При работе от источника резервного питания должно обеспечиваться
функционирование всех интерфейсов и внутренних узлов счетчика.
Цепь резервного питания счетчика должна иметь гальваническую изоляцию:
– от цепей фазных напряжений и фазных токов 2 кВ переменного тока;
– от цепей интерфейсов, УН, CLK 4 кВ переменного тока.
Счетчики, имеющие резервный блок питания, должны обеспечивать
функционирование устройства индикации и интерфейсов связи при работе от резервного
источника питания и отсутствии напряжений в измерительных цепях.
п.4.6
Номинальная частота сети fном 50 Гц.
п.4.18.5
Пределы допускаемой основной относительной погрешности измерения
энергии и мощности.
Пределы допускаемой основной относительной погрешности измерения актив-
ной энергии и мощности прямого и обратного направления, вызываемой изменением тока в
нормальных условиях должны соответствовать значениям, приведенным в таблице 3 для
счетчиков класса точности 1 и 0,5S непосредственного включения, в таблице 4 для счетчи-
ков, включаемых через трансформатор, класса точности 0,2S и 0,5S
