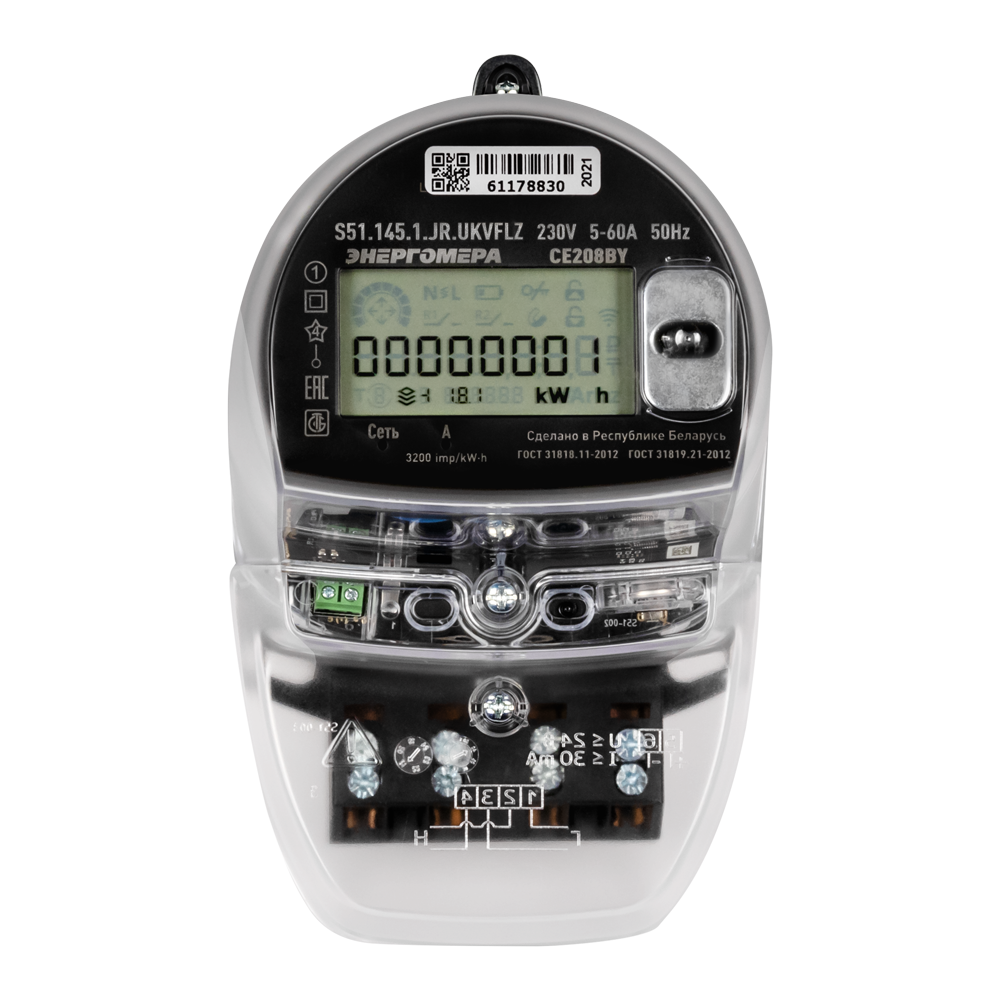

Счетчик предназначен для измерения активной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, измерения параметров однофазной сети. Возможно наличие двух измерительных элементов (по «фазе» и «нулю»). Передача накопленной информации по имеющимся интерфейсам. Предназначен для установки в шкаф или щиток.
| Наименование характеристики | Значение параметра |
| Класс точности по активной энергии — по ГОСТ 31819.21-2012 — по ТУ BY 690329298.008-2013 |
1 0,5 |
| Стартовый ток | 0,002·Iб |
| Базовый ток Iб, А | 5 |
| Максимальный ток Iмакс, А | 60, 80, 100 |
| Номинальное напряжение Uном, В | 230 |
| Полная (активная) мощность, потребляемая цепью напряжения, не более, В·А (Вт) | 2,0 (0,7) с радиоканалом 3,0 (2,0) с PLC интерфейсом |
| Полная потребляемая мощность, потребляемая цепью тока, не более, В·А | 0,2 |
| Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °С |
от 21 до 25 |
| Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
| Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 800 до 4800 |
| Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
| Интервалы усреднения значений мощности или значений энергии, мин | от 1, 3, 5, 10, 15, 30, 60 |
| Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее | 6144 |
| Число тарифов | 8 |
| Масса счетчика, кг, не более | 2,0 |
| Габаритные размеры корпуса (длина х ширина х глубина), мм, не более |
200х122х116; |
| Средняя наработка до отказа, ч, не менее | 220000 |
| Средний срок службы, лет, не менее | 30 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
| Степень защитной оболочки по ГОСТ 14254-2015 | IP51, категория 2 |
К функциональным возможностям счетчика относятся:
Схема подключения счетчика
Схема подключения счетчика СЕ208BY SX.XXX.2.XXX.XXXXXX (двухэлементного) для учета
энергии только по линейному каналу
