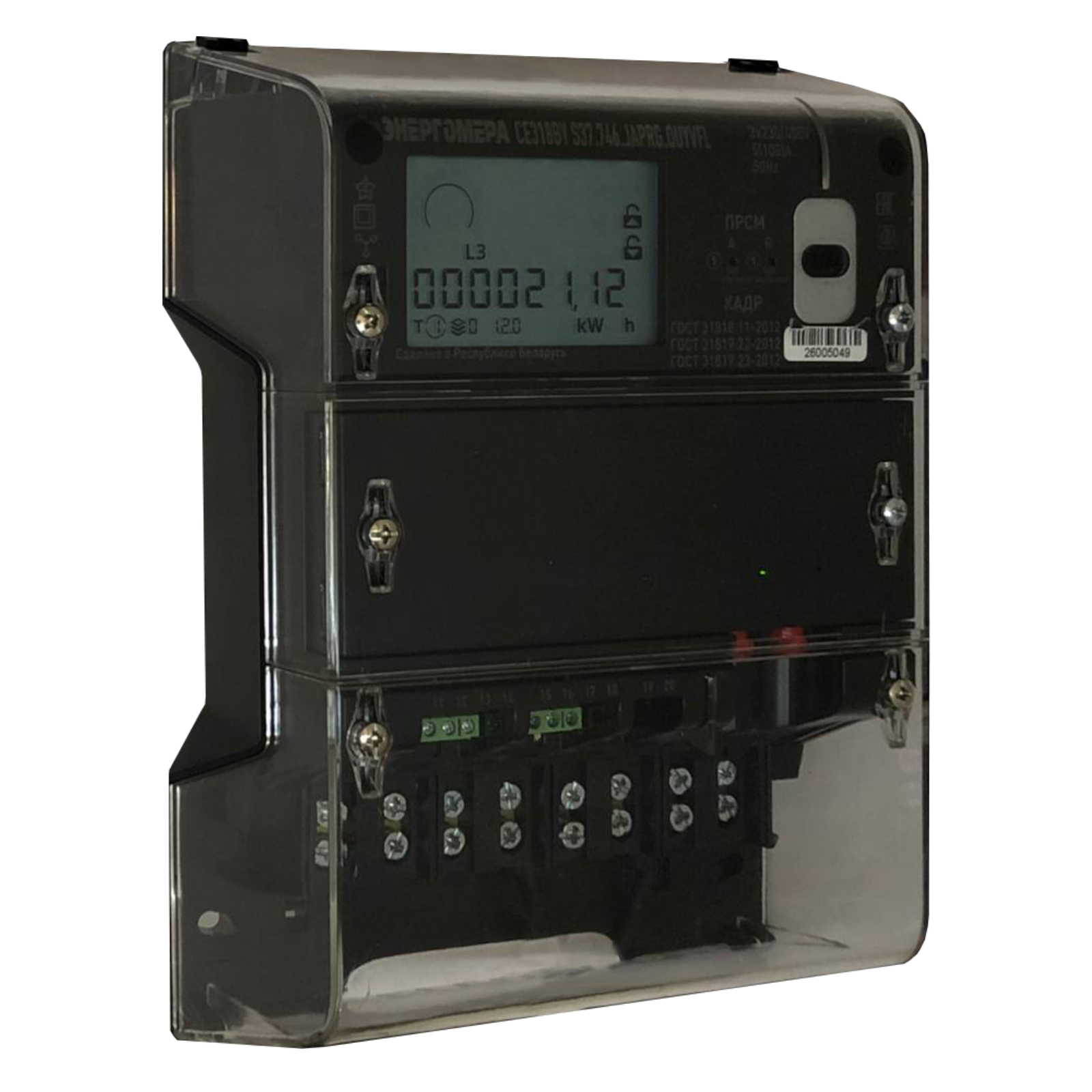

Счетчик активной и реактивной электрической энергии трехфазный, предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, частоты напряжения, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока, в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.
| Наименование характеристики | Значение параметра |
| Класс точности по активной энергии -по ГОСТ 31819.21-2012 -по ГОСТ 31819.22-2012 |
1 0,5S |
| Класс точности по реактивной энергии -по ГОСТ 31819.23-2012 -по ТУ BY 690329298.010-2016 |
1 0,5 |
| Стартовый ток: -для счетчиков класса точности 0,5S/0,5 -для счетчиков класса точности 1/1 |
0,001· Iномин 0,002· Iб |
| Базовый ток Iб, А (для счетчиков непосредственного включения) | 5 |
| Номинальный ток Iномин, А (для счетчиков трансформаторного включения) | 5 |
| Максимальный ток Iмакс, А | 10, 80, 100 |
| Номинальное напряжение Uном, В | 3×230/400, 3×57,7/100 |
| Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
| Полная и активная потребляемая мощность для каждой цепи напряжения, не более В·А (Вт) | 2,5 (0,9) с радиоканалом 9,0 (2,0) с PLC интерфейсом |
| Полная потребляемая мощность каждой цепью тока,не более В·А | 0,2 |
| Диапазон температур окружающего воздуха,соответствующий нормальным условиям, °С | от 21 до 25 |
| Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
| Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 800 до 8000 |
| Интервалы усреднения значений мощности или значений энергии, мин | от 1, 3, 5, 10, 15, 30, 60 |
| Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее | 12288 |
| Число тарифов | 8 |
| Масса счетчика, кг, не более | 1,2 (для S37 - 1,7) |
| Габаритные размеры корпуса (длина х ширина х глубина), мм, не более |
211х175х72 |
| Средняя наработка до отказа, ч, не менее | 220000 |
| Средний срок службы, лет, не менее | 30 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
| Степень защитной оболочки по ГОСТ 14254-2015 | IP51, категория 2 |
1 (J) Оптический порт
2 (A) RS-485
3 (P) PLC-модем
4 (R) Радиомодем со встроенной антенной
5 (R2) Радиомодем с внешней антенной
6 (G) GSM-модем
Схема подключения счетчика CE318 S37 прямого включения
Схема подключения счетчика CE318 S37 по rs485
