Функции счетчиков электроэнергии предоставляют необходимые возможности измерений,
требуемые для контроля таких параметров электроустановки, как ток, напряжение и
потребляемая электроэнергия. Счётчики способны контролировать потребление энергии по её
использованию, по зонам или по каждому вводу в шкафу Они могут быть
использованы для мониторинга вводов в главном распределительном щите или
для контроля параметров сети в распределительном шкафу.
| Серия | Acti 9 |
| Range of product | Acti 9 iEM3000 |

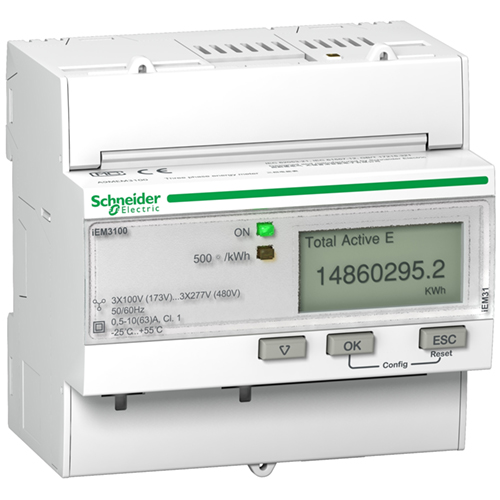

| Краткое название устройства | IEM3150 |
| Тип продукта | Счетчик |
| Описание полюсов | 3P 3P + N 1P + N |
| Тип измерения | Активная энергия Ток Напряжение Активная мощность |
| Область применения | Учет электроэнергии с выбранного момента Суб-учет |
| Класс точности | Класс 1 активная энергия в соответствии с IEC 62053-21 Класс 1 активная энергия в соответствии с IEC 61557-12 Класс B активная энергия в соответствии с EN 50470-3 |
| Перекалибровка | Заводской калибровки |
| Input type | прямого включения |
| [А] номинальный ток | 63 А |
| Номинальное напряжение | 100…277 В 173…480 В |
| Частота сети | 50 Гц 60 Гц |
| Технологический тип | Электронный |
| Тип дисплея | ЖК дисплей |
| Test | 32 выборок/период |
| Ток измерения | 0…63 А |
| Макс. измеряемое значение | 99999999.9 кВтч |
| Протокол порта обмена данными | Modbus RTU в 9,6, 19,2 и 38, кбод Четный/нечетный или нет, изоляция 4000 В |
| Коммуникационный порт(ы) | Клеммный блок с винтовыми зажимами: RS485 |
| Локальная индикация | Зеленый индикатор: питание включено Желтый мигающий светодиод: Проверка точности Желтый индикатор: производится обмен данными через порт Modbus Plus (Modbus) |
| Количество входов | 0 |
| Количество выходов | 0 |
| Исполнение выключателя | Защелкивающийся |
| Монтажная опора | DIN-рейка |
| Соединения – клеммы | Винтовые зажимы 16 мм² кабель (-и) |
| Категория перенапряжения | III |
| Стандарты | IEC 62053-23 IEC 62053-21 UL 61010-1 МЭК 61010 IEC 61557-12 IEC 61036 |
| Сертификация | CE в соответствии с МЭК 61010 (безопасность) CE в соответствии с EN 61557-12 (power monitor) CE в соответствии с МЭК 61326-1 (EMC) CULus в соответствии с UL 61010 (безопасность) CULus в соответствии с ANSI C12.20 (sub-meter) EAC (sub-meter) RCM в соответствии с NMI M 6-1 (sub-meter) UL |
| Степень защиты IP | Передняя панель: IP40 в соответствии с IEC 60529 Корпус: IP20 в соответствии с IEC 60529 |
| Степень загрязнения | 2 |
| Относительная влажность | 5…95 % в 50 °C |
| Рабочая температура окружающей среды |
-25…60 °C - МЭК |
| Температура окружающей среды при хранении |
-40…85 °C |
| Высота над уровнем моря | < 2000 м |
| Цвет | Белый |
| Шаг 9 мм | 10 |
| Ширина | 90 мм |
| Высота | 95 мм |
| Глубина | 69 мм |
Способы подключения счетчиков электроэнергии к однофазной или трехфазной 3-х или 4-жильной системе электропитания.
Требования к подключению для iEM3150:
Смеха подключения:
Примечание:
Схема соединений в однофазных системах для прямого измерения:
Предупреждение!
Для схемы 1PH4W несколько фаз L с нейтралью N
Несоблюдение этих инструкций может привести к повреждению оборудования.
Схема соединений в трехфазных системах для прямого измерения:
