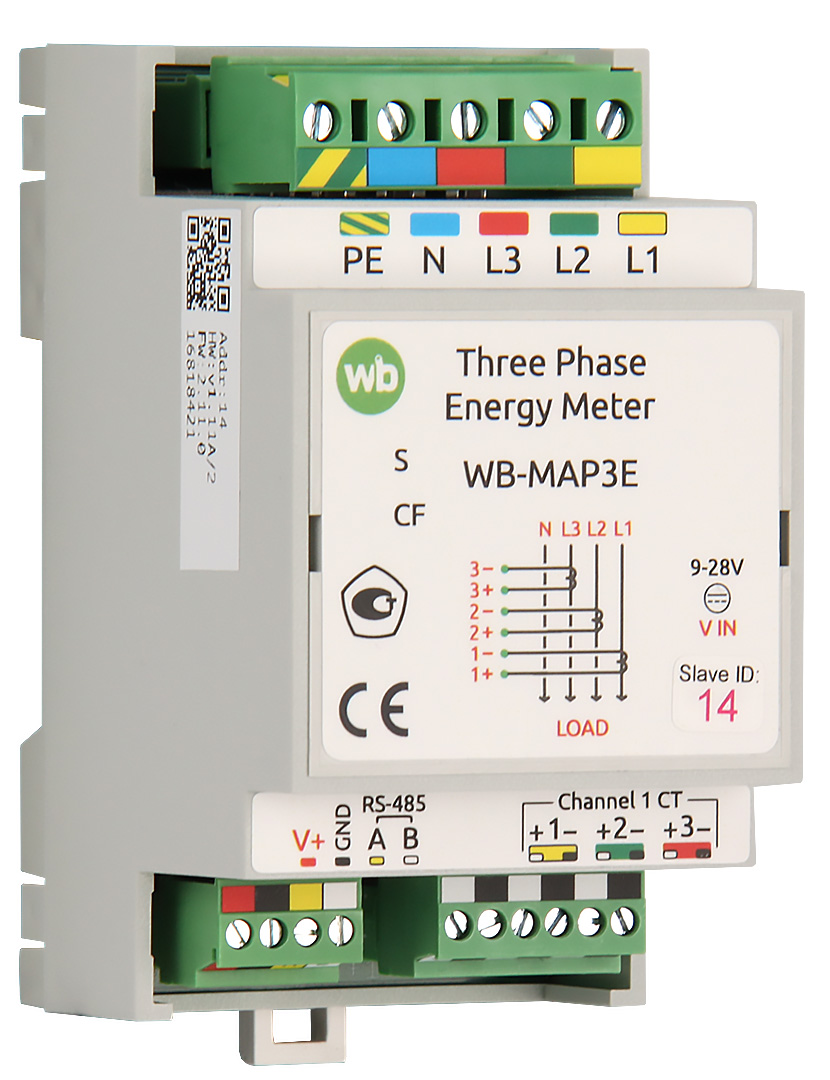

Универсальный измеритель параметров электрических сетей с одним трехфазным или 3 однофазными измерительными каналами и интерфейсом RS-485. Используется с разъемными трансформаторами тока.
Применяется для измерения всех видов электрических параметров в трехфазных и однофазных сетях переменного тока, для организации системы технического учета электроэнергии в многоквартирных домах и офисных зданиях, дата-центрах и умных офисах.
Измеряемые параметры:
Счетчик может быть подключен к существующей системе электроснабжения без вмешательства в электропроводку и необходимости отключения силовых проводов от автоматических выключателей. Для этого вместе со счетчиком используются токовые трансформаторы с разъемным сердечником. Все что нужно сделать при монтаже — подключить фазные линии к клеммам счетчика и надеть токовые трансформаторы на силовые провода.
Счетчик устанавливается на DIN-рейку в распределительный щит или внутри корпуса электрооборудования.

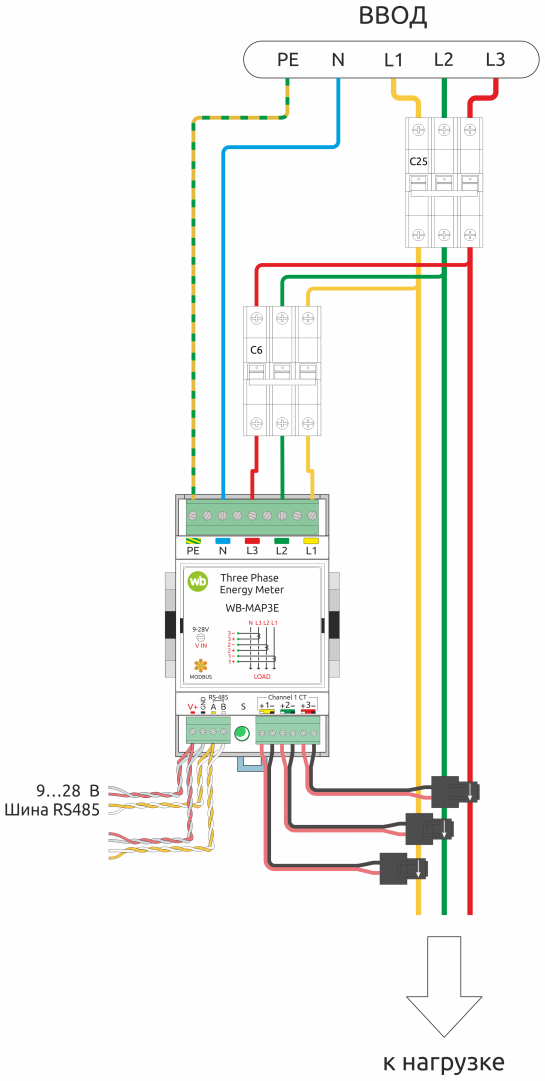

Схема подключения к трехфазной сети:
Подробная документация: https://wiki.wirenboard.com/wiki/WB-MAP3E_Modbus_Power_Meter
