Концентратор данных ЭМИС-СИСТЕМА 951

Концентратор данных ЭМИС-СИСТЕМА 951

ЗАО "ЭМИС"

Концентратор ЭС-951 является устройством сбора, хранения и передачи информации со счетчиков электрической энергии ЭМИС-ЭЛЕКТРА в интеллектуальную систему учёта электрической энергии . Концентратор исполняет роль промежуточного оборудования между сервером ИСУЭ и контролируемыми счётчиками.

На этом сайте вы можете удалённо опрашивать счётчики, используя Концентратор данных ЭМИС-СИСТЕМА 951
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GPRS / PLC

Концентратор, с помощью блока с интерфейсом PLC, подключается в одну сеть с контролируемыми счётчиками, запрашивает с них информацию о потреблении электроэнергии и передает данные на сервер через модуль GPRS.

Функции:

  • чтение показаний счетчиков в реальном времени;
  • чтение архивных данных счетчиков;
  • синхронизация времени концентратора и счетчиков со временем сервера;
  • удаленное включение/отключение реле управления нагрузкой счетчика по команде оператора;
  • удаленное обновление программы концентратора по команде оператора;
  • передача данных на сервер.

Технические характеристики:

Параметр Значение
Напряжение 3х230/400 В
Частота сети 47- 52,5 Гц
Основные выходные сигналы и интерфейсы PLC, GPRS
Дополнительные выходные сигналы и интерфейсы Оптический, RS-485
Потребляемая мощность 10 (30) Вт (В∙А)
Гарантированный срок хранения данных 10 лет
Погрешность хода часов ≤0,5 сек./день (при 23°C)
Диапазон рабочих температур от -25 до +70
Степень защиты от пыли и влаги IP 54
Габаритные размеры 180 х 95 х 290 мм
Вес 2,2 кг
Срок службы 30 лет
Время наработки на отказ 50 000 ч

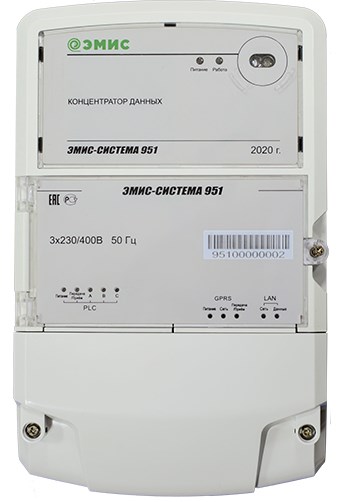

Общий вид и индикация:

Screenshot 1

1 - Индикатор состояния и обмена данными PLC
2 -
Индикатор питания и функционирования
3 -
Оптический порт
4 -
Крышка отсека с блоками ввода и передачи данных
5 -
Винт крышки отсека с блоками ввода и передачи данных
6 -
Индикатор состояния и обмена данными по локальной сети
7 -
Индикатор состояния и обмена данными по GPRS связи
8 -
Крышка зажимов
9 -
Винт крышки зажимов
