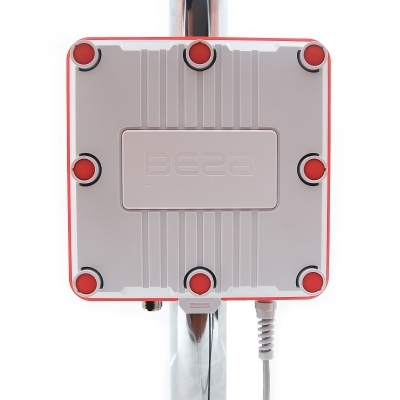

Базовая станция Вега БС-1.2 предназначена для разворачивания сети LoRaWAN® на частотах диапазона 863-870 МГц. Питание базовой станции и сообщение с сервером осуществляется через канал Ethernet. Операционная система Linux. Базовая станция Вега БС-1.2 имеет предустановленное ПО Packet forwarder.
Рекомендуется использовать антенну 868-01-A10 мощностью 10 дБм.
Базовая станция Вега БС предназначена для разворачивания сети LoRaWAN на частотах диапазона 863-870 МГц. Базовая станция работает на операционной системе Linux и имеет предустановленное ПО Packet forwarder. Питание базовой станции и сообщение с сервером осуществляется через канал Ethernet.
Настройка осуществляется через канал Ethernet либо через интерфейс базовой станции, либо по протоколу SSH с помощью любой терминальной программы (например, PuTTY).
На плате базовой станции размещены средства управления и индикации, а также входные и выходные интерфейсы.
Базовая станция подключается к сети интернет 8-жильным сетевым кабелем (витая пара), через разъём на плате (8). Кабель может быть обжат по стандартам Т568Аи Т568B. Контакты нумеруются с 1-го по 8-й справа налево.
Цвета указаны для кабеля T568B:
На плате имеется дополнительный разъём для питания (9). Подключаться к нему можно только при отключении контактов питания в сетевом кабеле, это контакты 4, 5 и 7, 8. Допустимое напряжение питания 12-48 В, минимальная мощность 20 Вт.
Базовая станция имеет miniUSB порт для подключения к компьютеру и работы по протоколу SSH, а также хост USB для подключения внешних устройств по USBкабелю. Кроме того, на плате расположено гнездо для SD накопителя. Также базовая станция имеет разъём для подключения антенны LoRa: SMA-разъем либо N-коннектор. Разъём находится на корпусе базовой станции:
На плате базовой станции расположены две кнопки. Одна из кнопок зарезервирована для дальнейших разработок (3). По нажатию на другую кнопку происходит мгновенная перезагрузка базовой станции (4). Кроме того, на плате расположены переключатели (5), которые предназначены для выбора способа загрузки образа прошивки: с внутренней памяти, с SD-карты или через mini USB с компьютера и используются только в условиях сервиса. В рабочем режиме положение переключателей должно быть таким, как на рисунке – включены только переключатели 3, 4 и 6.
На плате расположены несколько светодиодных индикаторов (6), сигналы которых описаны в таблице ниже. Они отображают функционирование той или иной системы: питание (включено/выключено), видимость спутников GPS, GSM-модем (включен/выключен), функционирование программы обработки сигналов LoRa (Packetforwarder запущен/не запущен), наличие активности по Ethernet, обмен данными по miniUSB порту.
2* Индикатор GPS отображает функционирование системы GPS только при запущенном Packet forwarder (горит индикатор LoRa).
