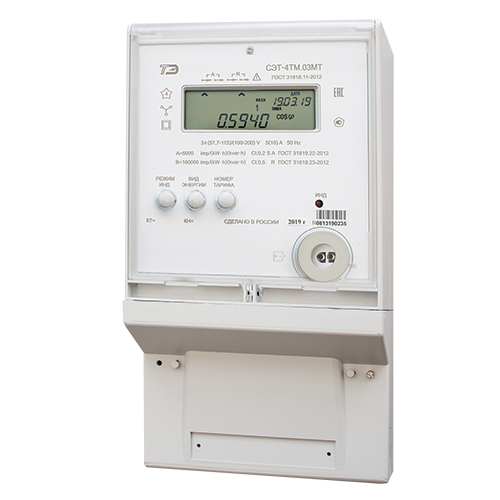

СЭТ-4ТМ.03МТ

СЭТ-4ТМ.03МТ

ООО "ТехноЭнерго"

Многотарифный учет активной и реактивной энергии в двух направлениях (в том числе и с учетом потерь), ведение массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксация максимумов мощности, измерение параметров трехфазной сети и параметров качества электроэнергии.

На этом сайте вы можете удалённо получать данные со счётчика СЭТ-4ТМ.03МТ
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Связанные статьи

Виды связи

GSM/CSD / GPRS / PLC / Ethernet / RS-485

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ СЭТ-4ТМ.03МТ

Счетчик СЭТ-4ТМ.03МТ предназначен для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Счетчик СЭТ-4ТМ.03МТ может применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Счетчики электроэнергии СЭТ-4ТМ предназначены для работы в трех- и четырехпроводных сетях переменного тока с напряжением 3*(57,7-115)/(100-200) В или 3*(120-230)/(208-400) В, частотой (50±2,5) Гц, номинальным (максимальным) током 1(2) или 5(10) А при трансформаторном подключении по току и трансформаторном или непосредственном подключении по напряжению.

Счетчики электроэнергии СЭТ-4ТМ.03МТ имеют два интерфейса связи и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Счетчик электроэнергии  СЭТ-4ТМ.03МТ имеет несколько модификаций, отличающихся классом точности, номинальным напряжением, числом интерфейсов и наличием резервного блока питания. Счетчик электроэнергии СЭТ-4ТМ.03МТ может конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:

  • активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю);
  • реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка);
  • реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА СЭТ-4ТМ.03МТ

  • Цифровая обработка сигналов.
  • Расширенный диапазон по напряжению 3*(57,7-115)/(100-200) или 3*(120-230)/(208-400) В.
  • Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
  • Резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В.
  • Независимые равноприоритетные каналы связи: два RS-485 и оптический интерфейс у счетчика электроэнергии СЭТ-4ТМ.03МТ.
  • ModBus-подобный, СЭТ-4ТМ.03-совместимый протокол обмена с возможностью расширенной адресации.
  • Четыре конфигурируемых изолированных испытательных выхода.
  • Два конфигурируемых цифровых входа.
  • Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки).

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА СЭТ-4ТМ.03МТ

Ведение архивов тарифицированной учтенной электроэнергии и не тарифицированной энергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления и 4-х квадрантной реактивной – восемь каналов):

  • всего от сброса (нарастающий итог);
  • за текущие и предыдущие календарные сутки;
  • на начало текущих и предыдущих календарных суток;
  • за каждые предыдущие календарные сутки глубиной до 30 дней;
  • на начало каждых предыдущих календарных суток глубиной до 30 дней.
  • за текущий месяц и двенадцать предыдущих календарных месяцев;
  • на начало текущего месяца и двенадцати предыдущих календарных месяцев;
  • за текущий и предыдущий календарный год;
  • на начало текущего и предыдущего календарного года.

Тарификатор:

  • восемь тарифов (Т1-Т8),
  • восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник),
  • двенадцать сезонов (на каждый месяц года),
  • дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;
  • используется расписание праздничных дней и список перенесенных дней.

Ведение трех независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь):

  • время интегрирования от 1 до 60 минут (без учета потерь);
  • время интегрирования от 1 до 30 минут (с учетом потерь);
  • глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.

Фиксация утренних и вечерних максимумов мощность по каждому массиву профиля мощности (активной, реактивной, прямого и обратного направления) с использованием двенадцатисезонного расписания максимумов:

  • интервальных максимумов (в интервале времени между сбросами);
  • месячных максимумов (за текущий месяц и двенадцать предыдущих календарных месяцев).

Измерение параметров электрической сети и вспомогательных параметров по каждой фазе и сумме фаз:

  • активной, реактивной и полной мощности;
  • активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;
  • коэффициента мощности;
  • частоты сети;
  • фазных, межфазных напряжений и напряжения прямой последовательности;
  • коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
  • коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
  • тока;
  • коэффициентов искажения синусоидальности кривой токов;
  • коэффициентов несимметрии тока по нулевой и обратной последовательностям;
  • текущего времени, даты и температуры.

Измерение параметров качества электроэнергии:

  • установившееся отклонение фазных, межфазных напряжений, напряжения прямой последовательности и частоты сети с нормированными метрологическими характеристиками в соответствии с требованиями ГОСТ 13109-97;
  • коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений, коэффициентов несимметрии напряжения по нулевой и обратной последовательностям с не нормированными метрологическими характеристиками.
  • автоматический контроль и регистрация выхода параметров сети за установленные пределы.

Счетчик электроэнергии СЭТ-4ТМ.03МТ имеют четыре независимых испытательных выхода. Каждый выход может конфигурироваться для формирования:

  • импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, и четырехквадрантной реактивной, в том числе и с учетом потерь);
  • сигнала превышения установленного порога мощности;
  • сигнала телеуправления;
  • сигнала контроля точности хода часов.

Счетчик электроэнергии СЭТ-4ТМ.03МТ имеют два цифровых входа, каждый из которых может конфигурироваться:

  • как вход для управления режимами телеметрии (А или В, только вход 1) от внешнего напряжения;
  • как счетный вход для счета импульсов от внешних датчиков по переднему, заднему или обоим фронтам с фиксацией в архивах (аналогично архивам учтенной электроэнергии);
  • как вход телесигнализации с ведением журнала измененного состояния входа.

Счетчик электроэнергии СЭТ-4ТМ.03МТ ведет журналы событий, журналы показателей качества электричества, журналы превышения порога мощности и статусный журнал.

Счетчик электроэнергии СЭТ-4ТМ.03МТ позволяет производить программирование, перепрограммирование, управление и считывание параметров и данных через интерфейсы связи RS-485 и оптический порт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА СЭТ-4ТМ.03МТ

Наименование величины Значение
Номинальное (максимальное) значение тока, А 1(2) или 5(10)
Ток чувствительности, мА 0,001Iном
Номинальное значение измеряемого напряжения, В 3x(57,7-115)/(100-200) или 3х(120-230)/(208-400)
Рабочий диапазон измеряемых напряжений, В от 0,8Uном до 1,15Uном
Номинальное значение напряжения резервного питания, В 230 (постоянного или переменного тока)
Рабочий диапазон напряжений резервного питания, В от 100 до 265 (постоянного или переменного тока)
Номинальная частота сети, Гц 50
Рабочий диапазон частот сети, Гц от 47,5 до 52,5
Класс точности при измерении в прямом и обратном направлении:
активной электроэнергии 0,2 S или 0,5 S
реактивной электроэнергии 0,5 или 1,0
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, с/сутки ±0,5
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, не более, Вт (ВА)
Uном =3x(57,7-115)/(100-200)В 1,0 (1,5)
Uном =3x(120-230)/(208-400)В 1,5 (2,5)
Полная мощность, потребляемая каждой последовательной цепью, не более, В·А 0,1
Ток потребления от резервного источника питания в диапазоне напряжений от 100 до 265 В, мА:
от источника постоянного тока 30-15
от источника переменного тока 45-28
Число индицируемых разрядов жидкокристаллического индикатора 8
Скорость обмена информацией, бит/с:
по оптическому порту 9600
по интерфейсам RS-485 38400, 19200, 9600, 4800, 2400, 1200, 600
Диапазон значений постоянной электросчетчика СЭТ-4ТМ имп/(кВт·ч), имп/(квар·ч) от 1250 до 800000
Сохранность данных при прерываниях питания, лет:
информации более 40
внутренних часов не менее 10 (питание от литиевой батареи)
Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика циклическая, непрерывная
Рабочие условия эксплуатации электросчетчика СЭТ-4ТМ:
температура окружающего воздуха, °С от -40 до +60
относительная влажность, % 90 % при 30 °С
давление, кПа (мм. рт. ст.) от 70 до 106,7 (от 537 до 800)
Межповерочный интервал электросчетчика СЭТ-4ТМ, лет 12
Гарантийный срок эксплуатации электросчетчика СЭТ-4ТМ, месяцев 36
Средняя наработка счетчика электроэнергии СЭТ-4ТМ на отказ, час 140000
Средний срок службы электросчетчика СЭТ-4ТМ, лет 30
Масса счетчика электроэнергии СЭТ-4ТМ, кг 1,6
Габаритные размеры электросчетчика СЭТ-4ТМ, мм 330х170х80,2

Схема подключения

Схема подключения счётчика СЭТ-4ТМ.03МТ к трёхфазной трёхпроводной или четырёхпроводной сети с помощью трёх трансформаторов напряжения и трёх трансформаторов тока:

Схема подключения

Схема подключения счётчика СЭТ-4ТМ.03МТ к трёхфазной трёхпроводной или четырёхпроводной сети с помощью трёх трансформаторов тока:

Схема подключения

Схема подключения счётчика СЭТ-4ТМ.03МТ к трёхфазной трёхпроводной сети с помощью двух трансформаторов тока:

Схема подключения

Схема подключения счётчика СЭТ-4ТМ.03МТ к трёхфазной трёхпроводной сети с помощью трёх трансформаторов напряжения и двух трансформаторов тока:

Схема подключения

Схема подключения счётчика СЭТ-4ТМ.03МТ к трёхфазной трёхпроводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока:

Схема подключения

Схема подключения счѐтчика СЭТ-4ТМ.03МТ к трѐхфазной трѐхпроводной сети с помощью двух трансформаторов напряжения и трѐх трансформаторов тока:

Set 4tm.mt4

Испытательные входы счетчика СЭТ-4ТМ.03МТ:

4
