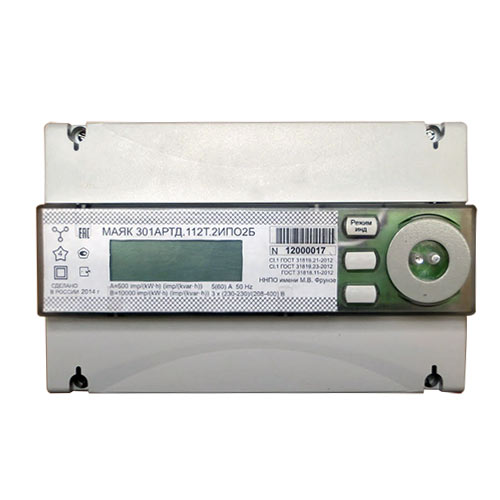

Счетчики предназначены для учета активной и реактивной энергии в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц, дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии и мощности.
Счетчики могут использоваться автономно или в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ) с заранее установленной программой и возможностью установки (коррекции) соответствующего тарифного расписания.
Счетчики ведут многотарифный учет потребляемой электроэнергии по тарифу, время действия которого разрешено в данное время суток тарифным расписанием. Счетчики поддерживают задание тарифного расписания на каждый месяц года. Месячное тарифное расписание состоит из суточных тарифных расписаний каждого дня недели и исключительного дня.
В процессе функционирования счетчики осуществляют подсчет, накопление и хранение информации о потребленной электроэнергии, а именно:
В счетчиках функционируют два импульсных (телеметрических) выхода основного передающего устройства.
При включении электросчетчика в режим поверки импульсные выходы функционируют как поверочные. Управление переключением (основной/поверка) осуществляется с помощью программного обеспечения по интерфейсу.
Счетчики электроэнергии имеют жидкокристаллический индикатор с подсветкой для отображения учтенной электроэнергии и две кнопки управления режимами индикации.
Жидкокристаллический индикатор обеспечивает циклическое отображение следующей информации:
Счетчики, в зависимости от модификации, имеют равноприоритетные независимые интерфейсы связи: оптический интерфейс и интерфейс RS-485, которые поддерживают ASCII символьный протокол.
Счетчики обеспечивают регистрацию, хранение и считывание по интерфейсу:
Счетчики обеспечивают регистрацию значения мгновенной мощности нагрузки.
Счетчики имеют возможность считывания и перепрограммирования через интерфейс связи следующих параметров:
Счетчики имеют возможность перепрограммирования через интерфейс связи группового пароля, индивидуального пароля, адреса, пароля на запись.
| Наименование параметров |
Значение
|
| Класс точности при измерении: активной энергии реактивной энергии |
1 или 0,5S 1 |
| Номинальное напряжение (Uном), В |
3х57,7/100 или 3х(120 – 230)/(208 –400)
|
| Установленный рабочий диапазон напряжения, В |
от 0,9 до 1,1 Uном
|
| Расширенный рабочий диапазон напряжения, В |
от 0,8 до 1,15 Uном
|
| Предельный рабочий диапазон напряжения, В |
от 0 до 1,15 Uном
|
| Базовый (максимальный) ток для электросчетчиков непосредственного включения (Iб/Iмакс), А |
5 (60)
|
| Номинальный (максимальный) ток для электросчетчиков, подключаемых через трансформатор (Iном/Iмакс), А |
5 (10)
|
| Номинальное значение частоты, Гц |
50
|
| Пределы допускаемой погрешности измерения фазных напряжений, % |
± 0,9
|
| Пределы допускаемой погрешности измерения фазных токов, %: - для электросчетчиков непосредственного включения: |
|
| а) в диапазоне от Iб до Iмакс |
± 5
|
| б) в диапазоне от 0,01Iб до Iб |
± [ 5 + 0,2( Iб/Iх - 1)]
|
| - для электросчетчиков трансформаторного включения: |
|
| а) в диапазоне от Iном до Iмакс |
± 2
|
| б) в диапазоне от 0,01 Iном до Iном |
± [ 2 + 0,2( Iном Iх - 1)]
|
| Пределы допускаемой погрешности измерения частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц, % |
± 0,15
|
| Стартовый ток (чувствительность) при измерении активной (реактивной) энергии, А, не более: Iб (Iмакс) = 5(60) А, класс точности 1 (1) Iном (Iмакс) = 5(10) А, класс точности 0,5S (1) |
0,02 (0,02) 0,005 (0,01) |
| Постоянная электросчетчика при Iб(Iмакс)=5(60) А, имп./кВт×ч [(имп./квар·ч)] в основном режиме (А) в режиме поверки (В) |
500 10000 |
| Постоянная электросчетчика при Iном(Iмакс)=5(10) А, имп./кВт×ч [(имп./квар·ч)] в основном режиме (А) в режиме поверки (В) |
5000 100000 |
| Потребляемая мощность, В·А (Вт), не более: по цепи напряжения по цепи тока |
2 (1,5) 0,1 |
| Скорость обмена по последовательному порту, бод (бит/сек) |
9600
|
| Установленный диапазон рабочих температур, oС |
от - 40 до + 60
|
| Количество тарифов |
4
|
| Точность хода часов внутреннего таймера лучше, с/сут |
0,4
|
| Срок сохранения информации при отключении питания, лет |
16
|
| Средняя наработка электросчетчика на отказ, ч, не менее |
220000
|
| Средний срок службы электросчетчика, лет, не менее |
30
|
| Межповерочный интервал, лет |
16
|
| Масса, кг, не более |
0,75
|
| Габаритные размеры, мм, не более |
171х110х67
|
Схема для подключения счетчика Маяк-301АРТД, предназначенного для непосредственного включения:
Схема для подключения счетчика Маяк-301АРТД, предназначенного для включения через трансформатор тока:
Схема для подключения счетчика Маяк-301АРТД, предназначенного для включения через трансформаторы тока и напряжения:
Схема подключения счѐтчика Маяк-301АРТД к трѐхфазной трѐхпроводной сети с помощью двух трансформаторов тока:
Схема подключения счѐтчика Маяк-301АРТД к трѐхфазной трѐхпроводной сети с помощью трѐх трансформаторов напряжения и двух трансформаторов тока:
Пунктир означает, что соединение может отсутствовать.
Схема подключения счѐтчика Маяк-301АРТД к трѐхфазной трѐхпроводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока:
