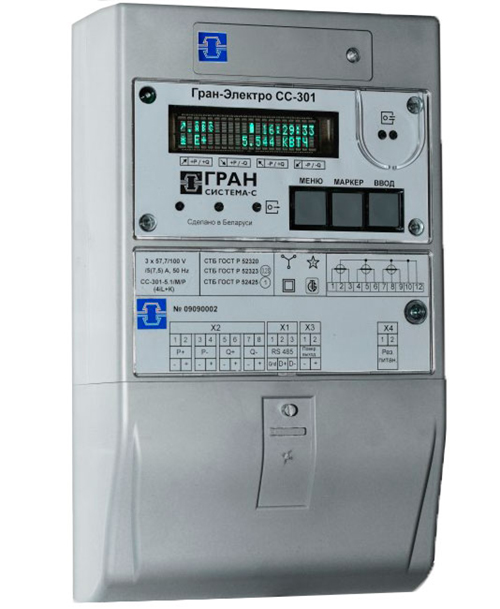

Счетчик электрической энергии "Гран-Электро СС-301" предназначен для измерения активной и реактивной энергии и мощности в трёхфазных сетях переменного тока и применяется для коммерческого и технического учёта электроэнергии на промышленных предприятиях, энергосистемах, межсистемных перетоков, используется автономно или в составе автоматизированной системы контроля и учёта электроэнергии.
по напряжению: 3 х 57,7 / 100 В, 3 х 127 / 220 В, 3 х 230 / 400 В
по току: 1 (1,5) А, 5 (7,5) А
по подключению: 3-проводное, 4-проводное
| Наименование характеристики | Значение параметра |
||
|
Класс точности:
- по активной энергии (ГОСТ 31819.22-2012)
- по реактивной энергии (ГОСТ 31819.23-2012)
|
0,2S* или 0,5S
1
|
||
| Номинальное напряжение (Uном), В | 3x57,7/100 или 3x127/220 или 3x230/400 | ||
| Номинальный ток для счетчиков трансформаторного включения (Iном), А | 1 или 5 | ||
|
Максимальный ток (Iмакс):
- для счетчиков трансформаторного включения;
|
1,5 Iном
|
||
| Установленный рабочий диапазон напряжений, В | от 0,9 до 1,10 Uном | ||
| Предельный рабочий диапазон напряжений, В | от 0,8 до 1,15 Uном | ||
|
Стартовый ток при Uном и cosφ =1:
- для класса точности 0,2S и 0,5S
- для класса точности 1 трансформаторного включения
|
0,001 Iном
0,0025 Iном
|
||
| Частота сети, Гц | 50+2,5 | ||
| Суточный ход встроенных часов, с, не более | +1 | ||
| Количество тарифов | от 1 до 8 | ||
| Количество тарифных зон | от 1 до 48 | ||
| Количество тарифных сезонов | от 1 до 12 | ||
| Количество тарифных расписаний | 2 (основное и резервное) | ||
| Интервал усреднения мощности, мин | 3 и 15 или 3 и 30 | ||
| Отображение значений мощности при 3 мин интервале усреднения | текущие и 10 предыдущих | ||
| Глубина хранения срезов энергии при 30(15)мин интервале усреднения,дней | 60 ( 30) | ||
| Глубина хранения значений приращения по четырем направлениям в режиме многотарифности: - за сутки
- за месяц
- за год
|
за текущие и 30 предыдущих
за текущий и 23 предыдущих
за текущий и 7 предыдущих
|
||
| Глубина хранения значений максимальной мощности за месяц по четырем направлениям в режиме многотарифности | за текущий и 23 предыдущих | ||
| Глубина хранения значений накопленной энергии в целом и с разбивкой по 8 тарифам: - на начало суток
- на начало месяца
- на начало года
|
всех дней текущего месяца
текущего и II предыдущих месяцев
текущего года и 7 предыдущих лет |
||
| Время хранения информации при отключении питания | в течение срока службы | ||
| Корректировка времени за год, мин, не более | не более 30 | ||
| Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее | 8 | ||
| Защита от несанкционированного перепрограммирования счетчика | программная (пароли) и аппаратная (установлена крышка зажимов и ключ на плате) | ||
| Защита от воздействия магнитного поля | Наличие защиты регистрации воздействия магнитного поля с записью в журнале событий счетчика | ||
| Архивы событий | - архив ошибок
- архив состояния фаз
- архив корректировок |
||
| Диапазон измерения напряжения переменного тока для модификации "Гран-Электро СС-301-X.XX/M" | от 0,8 Uном до 1,15 Uном | ||
| Пределы допускаемой относительной погрешности измерения напряжения переменного тока, % | +0,5 | ||
| Диапазон измерения силы переменного тока для модификации "Гран-Электро СС-301-X.XX/M" | от 0,05 Iном (Iб) до Iмакс | ||
| Пределы допускаемой относительной погрешности измерения силы переменного тока, % | +0,5 или +1,0 | ||
|
Мощность, потребляемая параллельной цепью: |
Требования ГОСТ 31819.21(.22, .23)-2012 п.7.1
|
Реально потребляемая электросчетчиками | |
|
- полная, В•А, не более
- активная, В•А, не более
|
10 |
0,6 0,4 |
|
| Полная мощность, потребляемая последовательной цепью, В•А, не более | 1 | 0,03 | |
| Интерфейсы связи: - цифровой (в зависимости от модификации)
- оптический |
GSM, GPRS, радиомодуль, RS-232C, RS-485 или M-Bus по МЭК 61107, Ethernet, Wi-Fi | ||
| Телеметрические выходы | 4 оптоэлектронных импульсных выхода | ||
| Испытательные выходы | оптоэлектронный импульсный и оптический | ||
| Максимальное значение постоянной счетчика в имп/(кВт·ч) или имп/(квар·ч) в режиме "Телеметрия" в зависимости от модификации | от 1250 до 250000 | ||
| Установленный рабочий диапазон температур, °С | от -25 °С до +55 °С | ||
| Предельный рабочий диапазон температур, °С | от -40 °С до +70 °С | ||
| Относительная влажность в рабочих условиях, % | до 95 при температуре 30 °С | ||
| Предельный диапазон температур хранения и транспортирования, °С | от -10 °С до +50 °С | ||
| Средний срок службы до капитального ремонта, лет | 24 | ||
| Установленный срок службы, лет, не менее | 24 | ||
| Средняя наработка на отказ, ч, не менее | 150000 | ||
| Габаритные размеры счетчика с крышкой зажимной коробки, мм, не более | 320x180x90 | ||
| Масса, кг, не более | 2,0 | ||
| Класс защиты от поражения электрическим током по ГОСТ 12.2.091 - 2002 | II | ||
| Степень защиты оболочки по ГОСТ 14254-96 | IP 5I, категория 2 | ||
*Класс точности 0,2S только для счетчиков трансформаторного включения 3x57,7/100В
