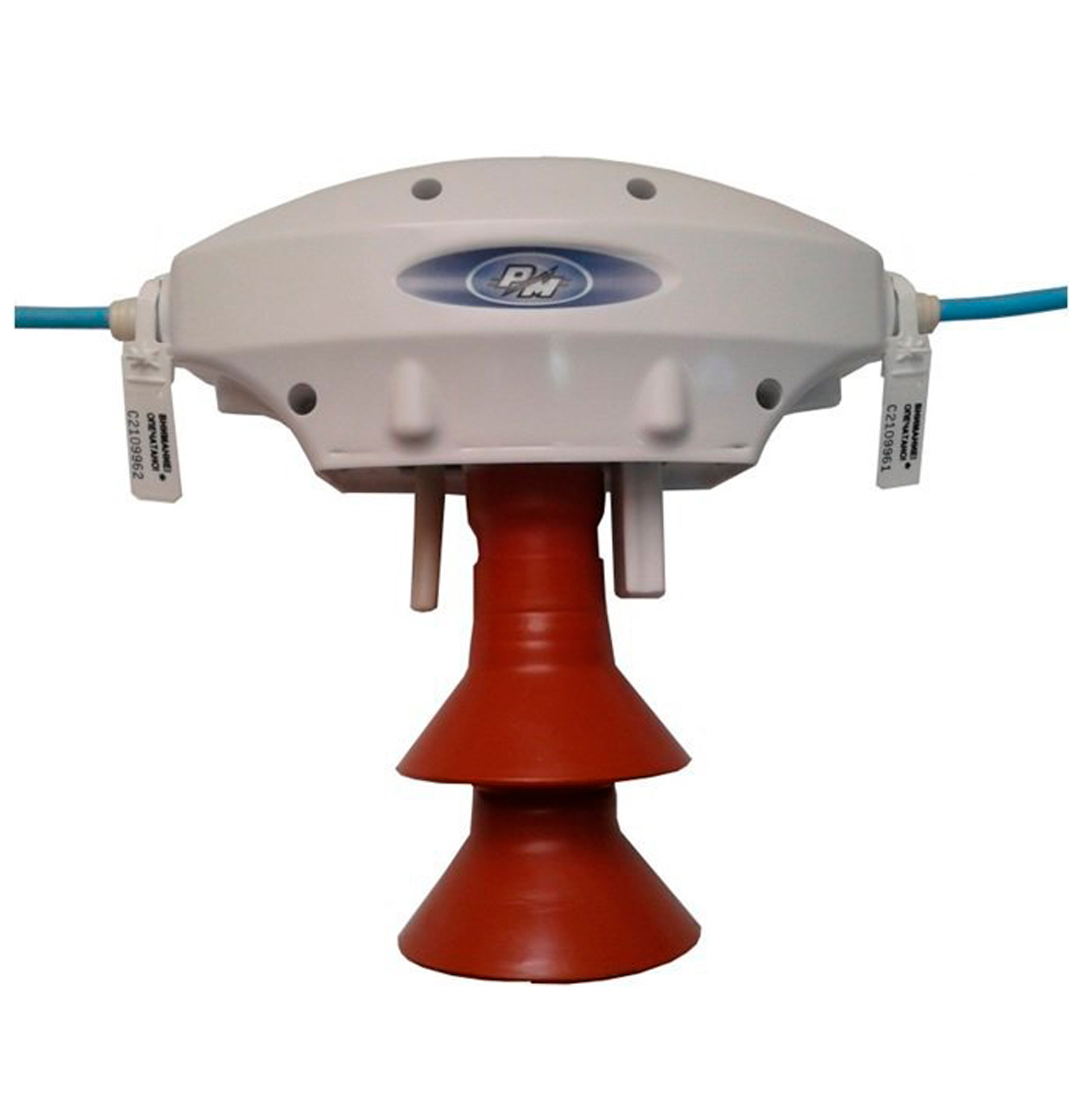

Счетчик обеспечивает

• Учет активной электроэнергии по восьми тарифам, 4-м квадрантам, суммарно по фазам ;
• Учет реактивной энергии, 4-м квадрантам, суммарно по фазам ;
• Измерение:
   - линейное напряжение, среднеквадратическое (действующее) значение, пофазно;
   - частота питающей сети;
   - мощность активная (по 4 квадрантам ), суммарно по фазам;
   - мощность реактивная мощность (по 4 квадрантам), суммарно по фазам;
   - мощность полная (по модулю), суммарно по фазам;
   - напряжение прямой последовательности;
   - ток, среднеквадратическое (действующее) значение, пофазно;
   - удельная энергия потерь в цепях тока, суммарно по фазам;
   - коэффициент реактивной мощности цепи (tg φ), суммарно по фазам;
   - коэффициент мощности (cos φ), суммарно по фазам;
   - температура внутри корпуса ДИЭ.
• Ведение месячного, суточного журнала. Состав журнала:
   - активная электроэнергия по 8-ми тарифам;
   - активная энергия (импорт) суммарно по тарифам;
   - активная энергия (экспорт) без тарификации;
   - реактивная энергия (импорт);
   - реактивная энергия (экспорт ).
• Ведение профилей нагрузки и напряжения с программируемым интервалом из ряда 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут. В профиль включены:
   - количество потребленной активной энергии на выбранном интервале (приращение показаний по активной энергии), (импорт);
   - количество потребленной активной энергии на выбранном интервале (приращение показаний по активной энергии), (экспорт);
   - количество потребленной реактивной энергии на выбранном интервале, импорт (приращение показаний);
   - количество потребленной реактивной энергии на выбранном интервале, экспорт (приращение показаний);
   - профиль напряжения сети.
• Ведение журнала включений/выключений;
• Ведение журнала корекций;
• Ведение журнала параметров качества электроэнергии;
• Ведение журнала выхода за установленный порог мощности;
• Ведение журнала событий по tg φ;
• Передачу результатов измерений по радиоканалу, GSM, GPRS .

Технические особенности

• Размещение непосредственно на ЛЭП 6/10 КВ (защита от хищения);
• ИПУЭ выполняют архивирование показаний в журналах;
• Работа как автономно, так и в составе АИИС КУЭ;
• Защита данных и параметров ИПУЭ выполнена с помощью 2-х уровневого пароля;
• Высокая устойчивость к механическим, климатическим, а также электромагнитным воздействиям;
• Осуществляет контроль качества электрической энергии по установившемуся отклонению напряжения и частоты по ГОСТ13109-97, ГОСТ Р51317.4.30-2008;
• При фиксации ИПУЭ события «Превышение установленного порога мощности нагрузки» (УПМк), ИПУЭ кроме отправки SMS сообщения, отправляет сообщение по служебному радиоканалу RF1, которое может использоваться для реализации функции отключения нагрузки потребителя;
• ИПУЭ имеют тарификатор, работающий по сигналам времени спутников GPS/GLONASS, и реализуют многотарифный учет активной электрической энергии по временным тарифным зонам;
• Для конфигурирования, параметрирования и локального обмена данными в ИПУЭ используются:
    - интерфейс RF1, который совместно с МТ работает на расстоянии до 100 м от ИПУЭ;
    - GSM/GPRS модем.
• Межповерочный интервал 10 лет.

Варианты исполнения

Технические параметры

Схема подключения

Г – сторона генератора;
Н – сторона нагрузки;
А, В, С – фазы ВЛ

Схема установки ИПУЭ на опоре ВЛ совместно с устройством защиты от перенапряжений типа УЗПН. На ДИЭ установлен внешний корпус:
