Pilot PMAC211

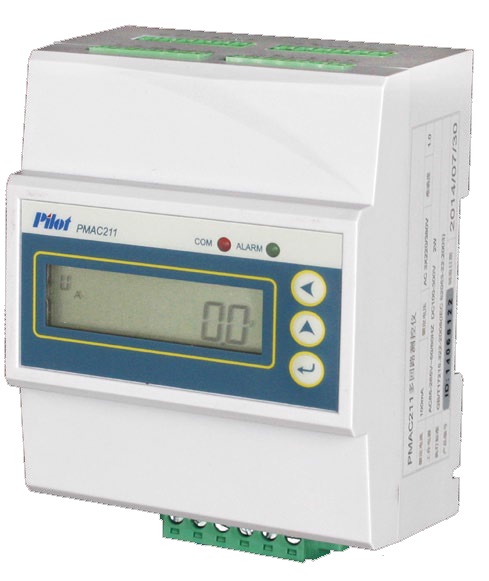

Pilot PMAC211

Zhuhai Pilot Technology Co.,Ltd

Многоканальный счетчик электроэнергии PMAC211

На этом сайте вы можете удалённо получать данные со счётчика Pilot PMAC211
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

RS-485

Описание

Многоканальный счетчик электроэнергии PMAC211 позволяет по 4 трехфазным каналам измерять электроэнергию и основные параметры сети.

Многоканальный счетчик PMAC211 изготавливается с креплением на 35 мм DIN-рейку.

Многоканальный счетчик электроэнергии PMAC211 производит измерение и учет активной и реактивной электроэнергии. Прибор также предоставляет полную информацию для контроля электрических параметров для 3-фазной сети: ток, напряжение, полная мощность, cos φ (коэффициент мощности), полная активная мощность, полная активная энергия. Все измеряемые параметры могут быть отображены на LCD-дисплее.

Подключение прибора по току производится через специальные внешние разъёмные токовые трансформаторы на 100А, 200А, 400А, 600А, поставляемые вместе с прибором.  От прибора до токового трансформатора расстояние может составлять 100-150 метров.

В комплекте с прибором идет бесплатно программное обеспечение. Объединив все приборы в сеть через RS485, с помощью двухпроводной линии,  своими силами возможно получить готовую систему без наладочных работ.

Основные функции

Измерение в режиме реального времени:

  • Напряжение, ток, активная мощность, реактивная мощность, видимый коэффициент мощности,
  • Частота, активная энергия, реактивная энергия

Регистрация данных каждые 15 минут:

  • Общая активная энергия, общая активная мощность, ток

Функция превышения и ограничения будильника и записи:

  • Перенапряжение, под напряжением, перегрузки по току

Связь:

  • 1 RS485 порт, MODBUS-RTU протокол

Технические характеристики

Pmac1

Описание контактов

Вид на нижнюю часть терминала.

Pmac2

Вид на верхнюю часть терминала.

Pmac4
