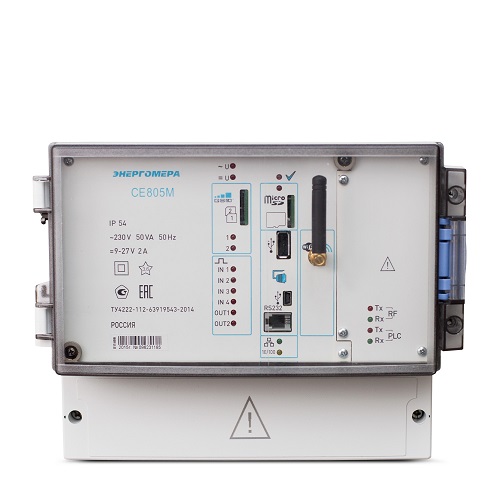

CE805М EXT1

CE805М EXT1

АО «Электротехнические заводы «Энергомера»

УСПД предназначено для измерения и многотарифного учета электрической энергии, мощности, для учета других энергоресурсов, обработки, хранения и передачи полученной информации на верхний уровень систем АСКУЭ, а также для управления и контроля состояния объекта автоматизации.

На этом сайте вы можете удалённо опрашивать счётчики, используя CE805М EXT1
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC / Ethernet / RS-485

Назначение

УСПД предназначено для измерения и многотарифного учета электрической энергии, мощности, для учета других энергоресурсов, обработки, хранения и передачи полученной информации на верхний уровень систем АСКУЭ, а также для управления и контроля состояния объекта автоматизации.

Область применения УСПД:

Энергообъекты розничного рынка электроэнергии, учет энергоресурсов в жилищно-коммунальном хозяйстве. УСПД устанавливается на подстанциях, в распределительных щитах промышленных предприятий, жилых и офисных зданий.

Характеристики надежности

  • Средний срок службы - 30 лет.
  • Средняя наработка на отказ - не менее 146860 часов.

Функциональные характеристики

Основными функциями УСПД являются:

  • сбор данных и диагностической информации с СЦИ;
  • накопление собранной информации в энергонезависимой памяти и передача собранной информации по запросу на верхний уровень информационно-измерительной системы;
  • измерение текущего времени;
  • контроль и синхронизация текущего времени в счетчиках с цифровым интерфейсом;
  • управление изменяемыми параметрами счетчиков с цифровым интерфейсом (запись лимитов потребления, тарифных расписаний и др.);
  • управление нагрузкой счетчиков с цифровым интерфейсом;
  • обеспечение прямого доступа к счетчикам с цифровым интерфейсом с верхних уровней информационно-измерительной системы.

УСПД обеспечивает синхронизацию времени по заданному алгоритму в счетчиках с цифровым интерфейсом (далее – СЦИ), с которых осуществляется сбор информации. Предел абсолютной погрешности при измерении времени в нормальных условиях (при отсутствии внешней синхронизации) ± 3 с в сутки в нормальных условиях применения. Предел допускаемой дополнительной погрешности измерения текущего времени (системного времени) в рабочих условиях применения ±0,3 с/°С в сутки. При использовании встроенного GPS-приемника предел абсолютной погрешности при измерении времени ±0,5 с в рабочих условиях применения.
Предел допускаемой относительной погрешности измерения электрической энергии и мощности для каналов учета , источником данных которых являются счетчики электрической энергии с цифровым интерфейсом ±1 младшего разряда. Интервал между поверками – 10 лет.

Технические характеристики

Показатели Величины
Номинальное значение напряжения источника основного питания переменного тока частотой 50 Гц, В 230
Рабочий диапазон питающего напряжения основного питания, В 130 - 400
Максимальная потребляемая мощность от основного источника питания, ВА 50
Диапазон рабочих температур, °С от - 40 до + 65
Рабочий диапазон питающего напряжения резервного питания, В 9 - 27
Срок службы сменного источника питания, лет 8
Количество держателей SIM-карт для GSM/GPRS/3G 2
Интерфейсы для сбора данных со счетчиков RS-485 два канала - RS485-1 (для исполнения RP01 отключен), RS485-2;
Радиоканал 433 МГц только для исполнений -RF01, -RP01);
Канал PLC (только для исполнений -RP01, -PL04)
Интерфейсы для подключения носителей данных микро-SD, USB-host
Типы СЦИ, для которых обеспечивается сбор данных все счетчики с цифровым интерфейсом производства АО «Энергомера», работающим по протоколам ГОСТ Р МЭК 61107, СЕ АО «Энергомера» (открытый протокол, доступен на сайте производителя www.energomera.ru) и другим открытым протоколам
Максимальное количество опрашиваемых счетчиков 4000
Количество входных дискретных каналов 4
Количество каналов телеуправления 2
Защита от импульсных перенапряжений Класс II (до 4 кВ)
Защищенность УСПД от воздействия длительных перенапряжений до 450 В в течение 2 часов


Время установления рабочего режима - не более 1,5 минут.
Степень защиты корпуса УСПД - IP54 по ГОСТ 14254.
В части помехоэмиссии УСПД соответствует требованиям для оборудования класса Б по ГОСТ Р 51522.
В части помехоустойчивости УСПД соответствует требованиям для оборудования класса А по ГОСТ Р 51522. УСПД относится к постоянно подключенному оборудованию по ГОСТ Р 52319.
По защите от поражения электрическим током УСПД относится к классу II по ГОСТ Р МЭК 536.
УСПД соответствует требованиям безопасности согласно ГОСТ Р 52319.
Конструкция УСПД обеспечивает возможность установки на монтажную направляющую ТН 35-7,5 или настенный монтаж и одностороннее обслуживание.
