Описание

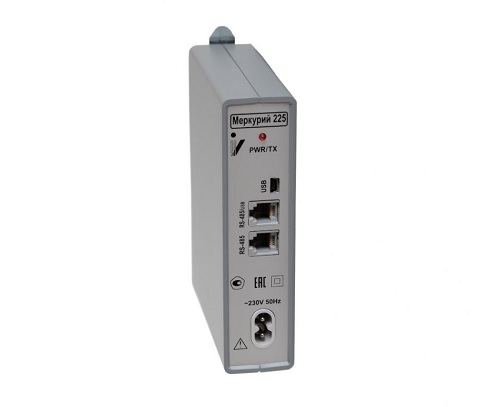

Концентратор предназначен для сбора и хранения информации, считанной по силовой сети 0,4кВ от счетчиков электроэнергии, совместимых по системе команд, виду передачи данных, допустимому объему данных и т.д., с последующей передачей ее по стандартным цифровым линиям связи (RS485, USB) на диспетчерский пункт.

Концентратор работает в автоматическом режиме по заданной программе опроса сети, которая представляет собой набор индивидуальных заданий для каждого счетчика. Задания состоят из запросов по сбору значений накопленной энергии, измеренных параметров сети, журналов событий и т.п. Ответы счетчиков на запросы сохраняются в энергонезависимой  памяти  концентратора. Используя внутренние часы реального времени, концентратор может автоматически или по команде с диспетчерского пункта осуществлять коррекцию времени счетчиков по силовой сети 0,4кВ.

Концентратор может эксплуатироваться как самостоятельно, так и в составе автоматизированных систем контроля и учета электроэнергии.

Концентратор предназначен для эксплуатации внутри закрытых помещений. Степень защиты концентратора от проникновения пыли и воды IP51 по ГОСТ14254-2015.

Технические данные

Скорость обмена информацией по интерфейсам RS485 и RS232 программируемая и составляет 9600, 19200,38400 бит/с. Поумолчанию установлена скорость 38400 бит/с.

Через последовательный интерфейс в концентратор можно записать:

• Текущее время идату;
• Параметры конфигурации.

Через последовательный интерфейс из концентратора можно считать:

• Текущее времяидату;
• Параметры конфигурации концентратора, данные от счетчиков в соответствии с запросом (состав данных определяется техническими характеристиками конкретного счетчика и реализацией протокола обмена навышестоящем уровне управления).

Концентратор  может принимать  по  последовательному  интерфейсу  и передавать счетчикам по силовой линии 0,4кВ следующую информацию:

• Текущее времяидату;
• Команды управления нагрузкой счетчиков.

Концентратор может приниматьпосиловой линии 0,4кВот счетчиков и передавать через последовательный интерфейсследующую информацию:

• Данные от счетчиков в соответствии с запросом (состав данных определяется техническими характеристиками конкретного счетчикаи реализацией протокола обмена на вышестоящем уровне управления)

Концентратор можетхранить в энергонезависимой памяти следующую информацию:

• Произвольные последние полученные данныеот счетчиковв соответствии сполученными заданиями опроса.

Основные технические характеристики

Назначение контактов разъемов
