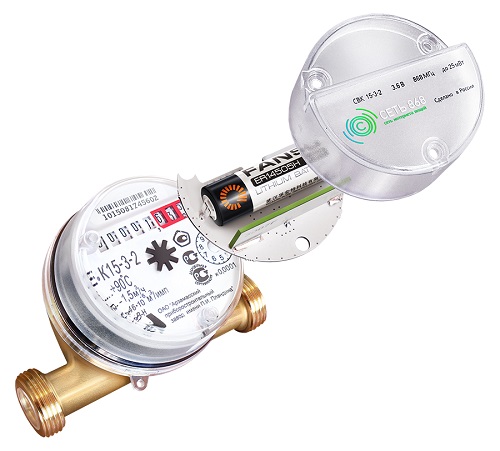

Устройство приёма-передачи УМКа400 предназначено для сбора и передачи информации со счетчиков воды типа СВК15-3-2.
Устройство приёма-передачи УМКа400 предназначено для сбора и передачи информации со счетчиков воды типа СВК15-3-2.
УМКа400 относится к классу энергоэффективных, низкопотребляющих устройств технологий LPWAN.
Устройство передаёт данные на свободном от лицензирования диапазоне частот 868 МГц, используя при этом технологию LoRa согласно спецификации «LoRaWAN 1.0 specification».
Питание устройства осуществляется от встроенного литиевого элемента питания напряжением 3.6В. Срок службы элемента питания – не менее 6 лет.
Защита от вмешательства в нормальную работу счетчика обеспечивается герконом, фиксирующим внешнее воздействие магнитным полем и кнопкой, фиксирующей вскрытие корпуса.
| Параметр | Значение |
| Максимальный расход воды, м3/ч | 3 |
| Температура работы, °С | +5…+85 |
| Напряжение батареи, В | 3,6 |
| Емкость батареи, мА/ч | 2400 |
| Мощность передатчика, мВт | 25 |
| Погрешность, % | ≤0,05 |
| Скорость передачи данных, кбит/сек | 0,3…40 |
| Срок эксплуатации без замены батареи, лет | ≥6 |
| Рабочая частота, МГц | 868 |
| Защита от вскрытия | Опционально |
| Защита от воздействия магнитом | Есть |
| Масса (без счетчика), г | ≤40 |
В процессе хранения или использования устройство может находится в одном из трех состояний:
1. Хранения – устройство потребляют минимум энергии. В этом режиме устройство находится изначально и в таком состоянии выдаётся установщику;
2. Обмена с сетью – устройство кратковременно потребляет ток до 110 мА. В этом режиме устройство находится не менее трех раз в сутки и осуществляет передачу данных на базовую станцию;
3. Периодический опрос оптического датчика – потребляется минимум энергии за счет включения режима сна на время ожидания между опросами. В этом кратковременном состоянии устройство находится 4 раза в секунду и осуществляет сканирование оборотов флажка счетчика. Для регистрации расхода воды в устройстве расположена оптопара (диод-транзистор) которая регистрирует каждый оборот флажка на счетчике. Таким образом, микроконтроллер находящийся в счетчике воды запоминает количество оборотов стрелки и соответственно расхода воды.
