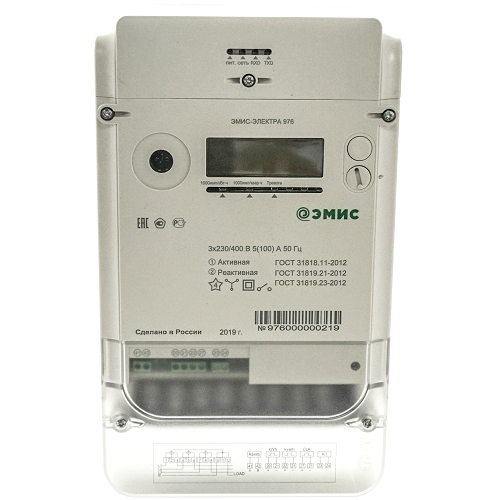

Счетчики могут эксплуатироваться как автономно, так и совместно с другими устройствами в составе интеллектуальных систем учёта электроэнергии (далее ИСУЭ)
| Параметр | Значение |
|---|---|
| Номинальное напряжение | прямое включение - 3x230/400 В трансформаторное включение – 3x230/400; 3х57,7/100 В |
| Частота сети | 47,5-52,5 Гц |
| Базовый ток | 5 А |
| Максимальный ток | прямое включение - 100 А, трансформаторное включение – 10 А |
| Стартовый ток (порог чувствительности): при базовом токе 5 А | 20 мА |
| Класс точности измерений активной/реактивной мощности | 1,0/2,0 |
| Сменные коммуникационные модули | GPRS, PLC, RF |
| Дополнительные выходные сигналы и интерфейсы | Оптический, RS-485 |
| Средняя наработка на отказ | не менее280 000 ч. |
| Средний срок службы | не менее 30 лет |
| Время работы на резервном источнике питания в случае пропадания основного питания | не менее 10 лет |
| Степень защиты от пыли и влаги | IP 54 |
| Масса | не более 2,2 кг |
| Погрешность хода часов | не более ±0,5 с/сутки |
| Диапазон рабочих температур | от -55 до +70°С |
| Фиксация воздействия сверхнормативного постоянного или переменного магнитного полями | свыше 150 мТл |
| Протоколы передачи данных | ЭМИС-Е, DLMS, СПОДЭС |
| Механический срок службы внутреннего реле при нагрузке 100 А | не менее 20 000 циклов |
| Межповерочный интервал | 16 лет |
Схема подключения ПУ Эмис-Электра-976-X-*.*.5(100).*.3i-RS к GPRS-модему iRZ ATM21:
Схема подключения ПУ Эмис-Электра-976-X-*.*.5(100).*.1pi-RS к GPRS-модему iRZ ATM21:
Схема подключения ПУ Эмис-Электра-976-X-*.*.5(10).*.*-RS к GPRS-модему iRZ ATM21:
Схемы питания модема iRZ ATM21:
Схема подключения ПУ Эмис-Электра-976-X-*.*.5(100).*.3i-RS к GPRS-модему TELEOFIS WRX768:
Схема подключения ПУ Эмис-Электра-976-X-*.*.5(100).*.1pi-RS к GPRS-модему TELEOFIS WRX768:
Схема подключения ПУ Эмис-Электра-976-X-*.*.5(10).*.*-RS к GPRS-модему TELEOFIS WRX768:
