УСПД Энергомера 164-01Б

УСПД Энергомера 164-01Б

АО «Электротехнические заводы «Энергомера»

Устройство сбора и передачи информации предназначено для сбора информации со счетчиков электрической энергии по интерфейсам типа RS-485 или PLC (с применением внешнего PLC модема) и передачи накопленной информации на удаленный сервер сбора по каналам GSM\GPRS.

На этом сайте вы можете удалённо опрашивать счётчики, используя УСПД Энергомера 164-01Б
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC / Ethernet / RS-485

Описание

Устройства сбора и передачи данных УСПД 164-01Б (далее – устройства или УСПД) предназначены для измерения времени и синхронизации часов счетчиков электрической энергии в автоматизированных системах контроля и учета электроэнергии (далее АСКУЭ), а также сбора, обработки, хранения и передачи информации о расходе электроэнергии и мощности от счетчиков электрической энергии по каналам связи различного вида на верхний уровень АСКУЭ.

УСПД предназначено для работы со счетчиками электрической энергии, внесенными в Государственный реестр средств измерений и имеющими для передачи данных цифровые интерфейсы RS-485, радиомодем и/или PLC-модем.
Область применения – промышленные предприятия и объекты коммунально-бытового сектора энергосистемы.
УСПД поддерживает работу со следующими тапами счетчиков:
- СЕ208 S7;
- СЕ102;
- СЕ201;
- СЕ301;
- СЕ303;
- ЦЭ6850М;
- ЦЭ6827М версии 6;
- ЦЭ6827М1версии 6;
- ЦЭ6822 версии 6.

Обмен данными

УСПД обеспечивает возможность подключения:
- до 2048 счётчиков (с цифровым интерфейсом RS-485, до 160 счетчиков к каждому из 4 каналов);
- 2-х датчиков типа «сухой контакт», работающих на замыкание или размыкание; нормальное состояние обеспечивается резистором 1,5 кОм;
- сигнального устройства, максимальное напряжение питания которого не превышает 230 В, максимальный ток потребления 0,2 А;
- выводов питания интерфейсов RS-485 счетчиков, напряжением 12 ± 0,5 В, максимальный ток 140 мА;
- выводов источника резервного питания 12В и контроля подзарядки (аккумулятора с возможностью подзарядки) (в исполнениях УСПД164-01Б-1, -2);
Для непосредственного подключения к персональному компьютеру (да-лее – ПК) и конфигурирования УСПД имеет порт USB 2.0.
Для организации удаленного доступа к верхнему уровню АСКУЭ УСПД содержит GSM-модем с поддержкой пакетной передачи данных (GSM/GPRS, класс 10/ класс B*). Для обеспечения работы GSM-модема УСПД имеют специальные разъемы для установки SIM-карты и подключения антенны.

Функциональные возможности

УСПД осуществляет в автоматическом режиме с задаваемой периодично-стью:

- сбор и хранение текущих показаний по 4 тарифам (исполнение УСПД164-01Б-0,-1) или 8-ми тарифам (исполнение УСПД164-01Б-2) и суммарных, глубина не ме-нее суток (примечание: здесь и далее указана глубина хранения с учетом использо-вания максимального количества каналов и групп учета);
- сбор и хранение показаний на начало суток по тарифам, суммарных и общего потребления — 64 суток;
- сбор и хранение показаний на начало месяца (расчетного периода) по тари-фам, суммарных и общего потребления — 13 месяцев;
- вычисление и хранение накоплений энергии по группам учета по интервалам усреднения, суткам и месяцу по тарифам, суммарных и общего потребления – 32 суток;
- вычисление и хранение достигнутых суточных и месячных максимумов мощности по группам учета за период 13 месяцев в зонах контроля мощности;
- вычисление балансов потребления по балансным схемам, оставленным из групп учета;
- сбор и хранение срезов мощности по каналам – 32 суток (для получасовых ин-тервалов усреднения);
- сбор и хранение срезов энергии 25-го часа при переходе на зимнее время;
- сбор и хранение журналов событий счетчиков:

  • самодиагностика – встроенные часы, память, ресурс батареи;
  • коррекция встроенных часов;
  • отключение \ включение внешнего питания;
  • перепрограммирование конфигурации;
  • перепрограммирование тарифных расписаний;
  • попытка доступа с неверным паролем.
  • сигнализация (несанкционированные действия, аварийные ситуации).
  • превышение лимита мощности
  • существенные события (перечень настраивается в счетчике)

-считывание заводских и абонентских номеров счетчиков и ведение журнала замены счетчиков:

  • первые показания счетчика по данному каналу при обнаружении изменения заводского номера и время, дата обнаружения;
  • последние показания, считанные с данного счетчика перед обнаружением изменения заводского номера, время и дата показания.

- ведение журналов событий УСПД:

  • самодиагностика – встроенные часы, память, ресурс батареи;
  • коррекция встроенных часов;
  • отключение\включение внешнего питания;
  • перепрограммирование конфигурации;
  • перепрограммирование тарифных расписаний;
  • попытка доступа с неверным паролем;
  • превышение лимитов мощности по группам учета.

- ведение статистики последних опросов каналов учета с глубиной 3 месяца:

  • количество удачных опросов;
  • количество неудачных опросов;
  • количество опросов с расхождением времени;
  • количество отсроченных опросов;
  • количество опросов с несовпадением заводского номера;
  • количество опросов с признаком нарушения электронной пломбы;
  • оличество опросов с признаком неудачной самодиагностики;
  • количество опросов с отключением нагрузки.

-ведение текущего времени и календаря с разрешением / запрещением автоматического перехода на зимнее /летнее время:

  • точность хода часов +3 с/сут.;
  • автоподстройка точности хода в диапазоне не менее +5 с/сут.;
  • автономность хода часов – не менее 8 лет;
  • синхронизация времени в опрашиваемых счетчиках 1 раз в сутки;
  • считывание, сличение и запись (при соответствующем разрешении) времени и календаря в счетчики.

- ведение статусов данных, сохраняемых в УСПД:

  • достоверные;
  • недостоверные (расхождение времени счетчика с временем УСПД более допустимого);
  • ожидаются (не получены, но будут дозапрошены);
  • отсутствуют (в счетчике).
Дополнительно для исполнения УСПД164-01Б-2:

- сбор и хранение данных сумматоров по информации и расчетам показаний счетчиков энергоресурсов, подключенных к 4-м каналам:

  • текущих показаний потребления энергоносителя;
  • показаний на начало суток;
  • показаний на начало месяца (расчетного периода);
  • заводского, абонентского номеров счетчиков энергоресурсов.

- досбор архивных данных со счетчиков с заданной даты:

  • показаний на начало месяца (расчетного периода);
  • показаний на начало суток;
  • срезов мощности;
  • журналов событий;
Данные, задаваемые в УСПД:

- текущие время и дата;
- величина суточной коррекции часов УСПД;
- разрешение перехода на зимнее \ летнее время;
- пароли на запись (пароли трех уровней до 20 символов с блокированием записи на 24 часа при трехкратном неверном наборе);
- разрешение автоматической корректировки времени;
- величина допустимого расхождения времени, при котором не требуется корректировка;
- количество попыток опроса каналов учета ;
- настройки содержания запроса, периода и приоритета запроса каждого параметра. (период запроса каждого параметра настраивается из ряда: 15, 30, 60 мин, 1, 2, 3, 4, 6, 8, 12 час, 1 сутки, 1 месяц);
- настройка условий сигнализации:

  • по статистике опросов (лимит неопрашиваемых каналов учета, лимит суммарного расхождения времени, наличие факта неудачной самодиагностики, нарушения электронной пломбы, существенное событие в счетчике);
  • по превышению лимита мощности;
  • по содержанию журналов УСПД (неудачная самодиагностика, попытка обращения с неверным паролем).

- настройка сигнализирующих действий:

  • изменение уровня на управляющем входе;
  • дозвон по установленному номеру;
  • SMS на установленный номер.

- настройки досбора данных, приоритета и глубины;
-разовых действий, приоритета и даты, времени запуска;
- полные тарифные расписания счетчиков, 4 расписания;
- расписания зон контроля мощности, 4 расписания по 2 зоны контроля максимумов мощности с дискретностью 30 мин.;
- даты смены расписаний;
- информация по каналам учета:

  • тип счетчика (протокола);
  • способ связи;
  • скорость обмена;
  • таймаут обмена;
  • коэффициенты пересчета;
  • коэффициенты трансформации;
  • пароли на чтение и запись;
  • принадлежность к группе учета и балансный признак;
  • принадлежность («Свой», «Чужой»)
  • заводской номер
  • абонентский номер

- разрешение автоматической записи тарифных расписаний (сбрасываемый флажок)

  • с настройкой приоритета;
  • разрешение верификации записанных тарифных расписаний.

- информация по группам учета:

  • наименование;
  • принадлежность к балансной схеме и знак;
  • лимиты мощности.

- настройки для выполнения однократных действий:

  • запись тарифных расписаний;
  • запись паролей;
  • запись абонентских номеров;
  • запись разрешения контроля мощности и лимитов мощности;
  • отключение, включение реле;
Дополнительно для исполнения УСПД164-01Б-2:

- настройки маршрутизатора.

Данные, запрашиваемые от канала учета:

- серийный номер счетчика;
- текущее время, дата;
- коэффициент трансформации;
- текущие показания по 4-ем или 8-ми тарифам, суммарные, общие;
- мощность, усредненная на интервале, установленном в счетчике;
- показания на начало/конец суток по 8-ми тарифам, суммарные, общие;
- показания на начало/конец месяца по 8-ми тарифам, суммарные, общие;
- журнал несанкционированного доступа счетчика (нарушение электронной пломбы, попытки обращения с неверным паролем);
- журнал неудачной самодиагностики;
-состояние реле управления;

Данные, запрашиваемые от УСПД:

- все данные по 2.5.5, 2.5.6, 2.5.7 кроме установленных паролей УСПД и счет-чиков.

Ведение журналов событий УСПД:

- самодиагностика – встроенные часы, память, ресурс батареи;
- коррекция встроенных часов;
- отключение \ включение внешнего питания;
- перепрограммирование конфигурации;
- перепрограммирование тарифных расписаний;
- попытка доступа с неверным паролем;
- превышение лимитов мощности по группам учета.

Удаление данных из УСПД:

- всех накопленных данных;
- по видам данных;
- по выделенной группе каналов или групп учета;
- по видам данных выделенной группы каналов;
- журналов УСПД;
- статистических данных.

В УСПД предусмотрен режим прямого доступа к счетчикам по протоколам счетчиков через УСПД.

Технические характеристики

Наименование характеристики Значение параметра
Количество счетчиков, подключаемых к устройству по цифровым интерфейсам RS-485, к одному каналу 160
Количество счетчиков, подключаемых к устройству через радио, PLC и преобразователи интерфейсов, сум-марно 2048
Каналы связи со счетчиками:
- УСПД 164-01Б-0, -1
- УСПД 164-01Б-2
4 канала RS-485
2 канала RS-485, 1 радиоканал, 1 PLC канал
Каналы связи с верхним уровнем АСКУЭ:
- УСПД 164-01Б-0
- УСПД 164-01Б-1, -2
1 GSM/GPRS, 1 USB
1 GSM/GPRS, 1 USB,
1 Ethernet
Количество входных каналов управления с общим проводом и сопротивлением между входами 1,5 кОм ± 5 % 2
Количество выходных каналов управления внешними устройствами с номинальным напряжением коммутации переменного или постоянного тока 230 В и максимальным током коммутации 0,2 А 1
Номинальное напряжение питания переменного тока с частотой (50 ±1) Гц, В 230
Расширенный диапазон напряжения питания пере-менного тока, В:
- УСПД 164-01Б-0, -1
- УСПД 164-01Б-2
от 120 до 264,5
от 170 до 264,5
Выходное напряжение встроенного источника питания, В от 11,0 до 12,5
Выходной ток встроенного источника питания, мА, не менее 140
Суточный ход встроенных часов в нормальных условиях, с, не более ±3,0
Изменение суточного хода встроенных часов при от-клонении температуры окружающей среды от (20±5) ºС до предельных значений рабочих условий эксплуатации на 1 ºС, с, не более ±0,3
Диапазон автоподстройки суточного хода часов, с, не менее ±5,5
Периодичность автоматической синхронизации времени устройства и подключенных счетчиков, сут 1
Сохранение хода часов и ведения календаря при пропадании напряжения питания, лет, не менее 8
Сохранение архива данных, лет, не менее 10
Количество групп учета до 32
Количество балансных схем до 16
Периоды автоматического опроса счетчиков 15, 30, 60 мин;
1, 2, 4, 8 ч; 1 сут; 1 мес
Время установления рабочего режима, мин, не более 3
Время непрерывной работы, ч не ограничено
Потребляемая мощность, Вт, не более 6
Габаритные размеры, мм, не более:
- УСПД 164-01Б-0, -1
- УСПД 164-01Б-2
110х89х73
110х143х73
Масса, кг, не более 1,0
Степень защиты оболочки по ГОСТ 14254-96 IP 50, категория 2
Класс оборудования по степени защиты от поражения электрическим током по СТБ МЭК 60950-1 II
Климатические условия при эксплуатации:
- температура окружающего воздуха, ºС,
- относительная влажность, %,
- атмосферное давление, кПа,
от минус 30 ºС до плюс 50 ºС
95 при темпера-туре 30 ºС от 84,0 до 106,7
Климатические условия при транспортировании:
- температура окружающего воздуха, ºС,
- относительная влажность, %,
- атмосферное давление, кПа,
от минус 50 ºС до плюс 50 ºС
95 при темпера-туре 35 ºС
от 84,0 до 106,7
Средняя наработка до отказа, ч, не менее 50000
Средний срок службы, лет, не менее 10

Назначение разъемов УСПД

Внешний вид УСПД 164-01Б-0:

164

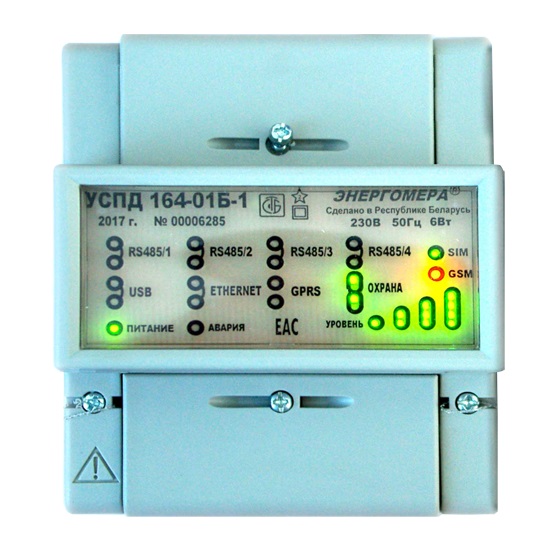

Внешний вид УСПД 164-01Б-1:

1642

Внешний вид УСПД 164-01Б-2 (0502):

1643

Назначения контактов:

1644
