Виды связи

Основные технические характеристики

• Учет в двух направлениях активной и реактивной энергии (четыре канала учета A+, A-, R+, R-).
• Количество тарифных зон – 4.
• Встроенное реле управления нагрузкой для счетчика прямого включения.
• Фиксация попыток несанкционированного воздействия:
  • вскрытие крышки клеммной коробки;
  • вскрытие корпуса (для разборных корпусов);
  • воздействие постоянным и переменным магнитным полем.
• Оптический порт - ГОСТ Р МЭК 61107-2001
• Ведение архивов значений энергии и мощности.
• Ведение журналов событий.
• Измерение параметров качества электрической сети.

Особенности:

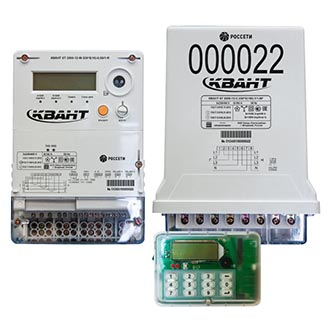

• Наличие исполнений для установки в щиток и на опору (Split).
• Прозрачная клеммная крышка.
• Встроенный либо выносной дисплей.
• Корпус с возможностью установки модуля связи.
• Резервируемые интерфейсы передачи данных RS485, GSM, LoRaWAN, PLC, RF433, Ethernet и т.д.
• Фиксация фактов несанкционированного доступа.
• Измерение активной и реактивной энергии в двух направлениях (прием и отдача) и по модулю.
• Функция плавной коррекции времени.
• Срабатывание реле управления нагрузкой:
  • по внешней команде;
  • по превышению заданных пределов параметров сети;
  • по превышению заданного предела ограничения энергопотребления;
  • при попытке несанкционированного доступа.
• Протокол обмена данными по цифровым интерфейсам согласно спецификации ПАО «Россети» - «СПОДЭС».
• Возможность выступать в качестве инициатора связи с уровнем ИВКЭ или ИВК при нештатных ситуациях.

Основные технические характеристики

Схемы подключения:

Схема подключения счетчика (исполнение W) непосредственного включения:

Cхема подключения счетчика (исполнение W) через трансформаторы тока:

Схема подключения счетчика к GPRS-модему iRZ ATM 21:

Схема подключения счетчика к GPRS-модему TELEOFIS WRX768:

Документация и программное обеспечение:

Руководство по эксплуатации на ST2000-12 в исполнении С

Руководство пользователя Конфигуратор КВАНТ
