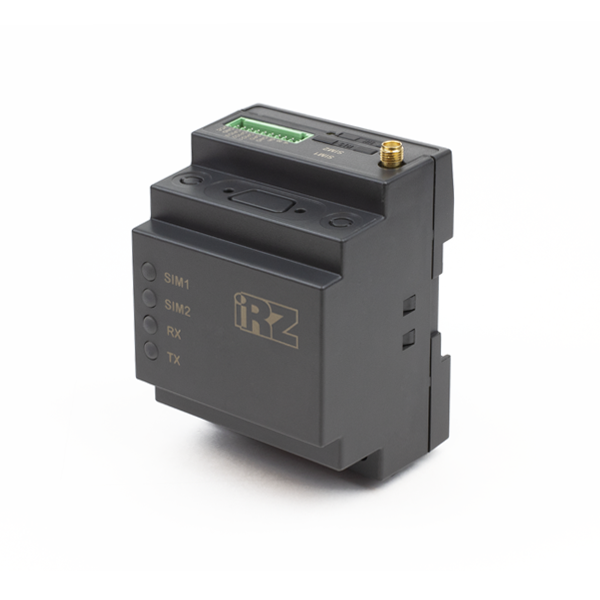

Беспроводные 4G модемы iRZ ATM42.А/iRZ ATM42.B обеспечивают передачу данных в сетях 4G и GPRS по стеку протоколов TCP/IP. Модемы ATM42.А/ ATM42.B автоматически подключаются к сети и устанавливают соединение с заданным сервером. Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к модему по интерфейсу RS485 и/или RS232. Модем отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливает соединение.
Различия и стоимость моделей:
• ATM42.А — без встроенного блока питания ~220В
• ATM42.B — со встроенным блоком питания ~220В
Внимание!
Модемы iRZ ATM42.A и ATM42.B настраиваются новой версией программы ATM Control SE 2.2.4119.0.exe и выше.
Модем не предназначен для работы на диспетчерских компьютерах в качестве вызывающего (ведущего) модема в режиме CSD. Для этих целей мы рекомендуем использовать модемы MC52iT или диспетчерский комплект.
Основные функции и возможности модема:
• возможность одновременной работы с 5-ю соединениями;
• возможность одновременной работы в режимах «клиент» и «сервер»;
• прозрачный режим TCP/IP-to-COM;
• возможность одновременной работы с двумя интерфейсами (RS232 и RS485);
• возможность работы с резервным IP-адресом сервера или резервным сервером;
• возможность резервной работы через CSD;
• две SIM-карты для резервирования услуг, предоставляемых операторами связи;
• индикация оптимального уровня сигнала сотового оператора при монтаже (без использования ПК);
• отправка SMS на заданный номер при потере соединения с сервером;
• различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде);
• Modbus RTU/TCP конвертер, позволяет преобразовывать промышленный протокол Modbus RTU в протокол Modbus TCP и обратно;
• автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания;
• 8 GPIO (3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования, 4 выхода GPO на разъеме DB9-F);
• управление внешними входами/выходами по SMS-командам или через Интернет;
• отправка SMS-сообщения на заданный номер по сигналам с внешних выводов;
• ждущий и спящий режимы работы для экономии трафика и электроэнергии;
• настройка множества модемов со схожими параметрами с помощью программы ATM Control SE;
• удаленная настройка и администрирование с помощью специализированного ПО iRZ Collector;
• устойчивость к сбоям при обновлении встроенного программного обеспечения;
• настройка и контроль через Bluetooth-приложение ATM Control SE (опционально, при наличии Bluetooth на устройстве);
• корпус с креплением на DIN-рейку.
Диапазон рабочих частот:
• 2G: 900/1800 МГц
• 4G: B1/B3/B5/B7/B8/B20
Выходная мощность передатчика:
• E-GSM900 — 33 дБм ±2 дБ
• DCS1800 — 30 дБм ±2 дБ
• E-GSM900 (8-PSK) — 27 дБм ±3 дБ
• DCS1800 (8-PSK) — 26 дБм +3/-4 дБ
• LTE-FDD — 23 дБм +/-2.7 дБ
Технологии передачи данных:
• LTE-FDD: B1/B3/B5/B7/B8/B20
• GSM/GPRS/EDGE: 900/1800 МГц
• CSD
• SMS
• USSD
• Bluetooth (опционально)
Скорость передачи данных:
• LTE Cat.1 — до 5 Мбит/сек (выгрузка), до 10 Мбит/сек (скачивание)
• EDGE — до 236.8 Кбит/сек (скачивание и выгрузка)
• GPRS — до 85.6 Кбит/сек (скачивание и выгрузка)
Характеристики аппаратной части:
• Количество SIM-карт — 2
• Micro-USB для настройки и протоколирования работы модема
• Количество последовательных интерфейсов – 2 (RS232 и RS485)
• Скорость обмена данными через интерфейсы RS232 и RS485, бод: 600; 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 56000; 57600; 115200
• Варианты питания модема — 7-40 В DC или ~220 В AC (только ревизия ATM42.B)
Электрические характеристики:
От внутреннего блока питания (только ревизия ATM42.B):
• Напряжение питания AC от 90 до 264 В
• Частота напряжения питания 50/60 Гц
От внешнего блока питания:
• Напряжение питания DC от 7 до 40 В
• Ток потребления в режиме GPRS, не более:
• при напряжении питания +12 В — 250 мА
• при напряжении питания +24 В — 125 мА
• Ток потребления в ждущем режиме, не более:
• при напряжении питания +12 В — 80 мА
• при напряжении питания +24 В — 40 мА
• Ток потребления в спящем режиме, типовое значение:
• при напряжении питания +12 В – 0,73 мА
• при напряжении питания +24 В – 1,03 мА
• Ток потребления в спящем режиме, не более:
• при напряжении питания +12 В – 0,8 мА
• при напряжении питания +24 В – 1,15 мА
Разъёмы и интерфейсы:
• 10-контактный разрывной коннектор (RS485, 1 GPO, 3 GPIO, питание модема 7-40 В)
• Разъем DB9-F (интерфейс RS232, 4 GPO)
• Разъем Micro-USB (интерфейс USB 2.0)
• Разъем SMA-F для подключения GSM-антенны
• Винтовой клеммный коннектор (питание модема ~220В/50Гц, только ревизия ATM42.B)
Физические характеристики:
• Пластиковый корпус с креплением на DIN-рейку
• Габаритные размеры (без учета разъемов) — не более 91 x 71 x 59 (Д x Ш x В), (±1мм)
• Габаритные размеры (с учетом разъемов) — не более 102 x 71 x 59 (Д x Ш x В), (±1мм)
• Вес ATM42.A — не более 150 г
• Вес ATM42.B — не более 180 г
• Диапазон рабочих температур: от –40 °С до +70 °С
• Диапазон температур хранения: от –40 °С до +85 °С
• Допустимая влажность — устройство сохраняет свою работоспособность при относительной влажности не более 80 % при температуре 25 °С
