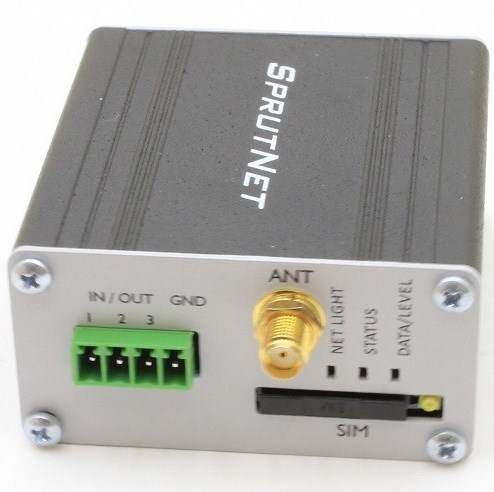

SprutNet PRO RS232/RS485

SprutNet PRO RS232/RS485

BitCord

GSM/GPRS модем Bitcord PRO RS232/RS485 KIT - специализированный модем для передачи данных по каналу TCP/IP, UDP и CSD, текстовых сообщений SMS в сети GSM. Канал: CSD; TCP/IP; Интерфейсы: RS232, RS485, GPIO, TCP/IP стек, встроенный таймер жесткой перезагрузки, бесплатное канальное ПО.

На этом сайте вы можете удалённо опрашивать счётчики, используя SprutNet PRO RS232/RS485
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / Ethernet

Характеристики:

Характеристика Значение
Канал передачи данных TCP/IP
Встроенная среда разработки нет
Входы/выходы GPIO Да
Интерфейсы RS232, RS485, USB
Стандарт связи 2G
Встроенный блок питания нет
GSM-модуль Cinterion

Описание:

GSM/GPRS-модем «Bitcord PRO RS232/RS485 KIT» – это специализированный модем для передачи данных по каналу TCP/IP, UDP и CSD, текстовых сообщений SMS в сети GSM. Основной особенностью терминала является способность самостоятельно подключаться к любому интернет-серверу (режим клиента) или выступать в роли интернет сервера (режим TCP сервера), после подачи питания или по определенному событию, которое можно выбрать в настройках. После создания канала связи, терминал транслирует данные между созданным каналом связи интерфейсными портами RS232 или(и) RS485, по определенным правилам, задаваемым в конфигураторе.

Стандартный интерфейс RS-232C, S-485 или два интерфейса RS-232C/RS485 одновременно, встроенный таймер жесткой перезагрузки модема, делают простым и удобным применение модема в качестве терминала GSM в системах мониторинга и контроля.

Модем имеет одновременно 2 интерфейса RS-232C и RS485, что позволяет подключать два разных оконечных устройства и осуществлять обмен данными с ними в режиме временного мультиплексирования.

«Bitcord PRO RS232/RS485 KIT» позволяет строить крупномасштабные сети телеметрии с использование передачи данных по сети интернет. Для создания телеметрической сети, необходимо использование серверного ПО «Adapter IP-IP», позволяющего строить разнообразные конфигурации, и служащим промежуточным звеном между модемами и системами верхнего уровня, например АСКУЭ.

Области применения:

  • Системы коммерческого учета электроэнергии
  • Системы M2M
  • Удаленная диспетчеризация узлов учета тепла
  • Системы мониторинга передвижения грузов, в качестве терминала передачи данных
  • Системы управления движением и навигации
  • Системы безопасности
  • Дистанционный контроль
  • Дистанционные измерения
  • Доступ в Интернет

Технические характеристики

поддержка диапазонов GSM: EGSM900/DCS1800;
полное соответствие стандарту GSM фаза 2/2+;
выходная мощность 2Вт  (EGSM900) и 1Вт (DCS1800);
GPRS: multi-slot class 10/8;
GPRS: mobile station class B;

SIM карты
кол-во SIM карт – 1 шт,
поддержка SIM карт: UICC/SIM/USIM 1.8В и 3В;
заменяемая SIM-карта: лоткового типа PIN-2-PULL;
незаменяемый SIM chip: VQFN8-чип стандарту ETSI TS 102 671;
Прозрачный канал передачи данных
cкорости передачи данных в прозрачном режиме - 1200, 2400, 4800, 9600 бит/сек;
режим работы – TCP server/TCP Client;
Перезапуск сервиса при разрыве соединения;
Режим проверки четности (8N1 или 7E1);

Управление временными интервалами:
a. Период перезапуска сервиса (в минутах),
b. Кол-во периодов до перезагрузки в случае отсутствия соединения,
c. Таймаут неактивности соединения (в минутах), по истечении которого отправляются пинги (в режиме tcp-клиента) или разрывается соединения (в режимеtcp-сервера).

Таймеры и перезагрузка
безусловный таймер перезагрузки – раз в 24 часа (перезагрузка даже во время передачи данных), отключаемый;
таймер перезагрузки модема – period*reboot минут, отсчет от момента последнего переданного байта в канале;
способ настройки безусловного таймера перезагрузки – конфигуратор через порт USB;

Интерфейс передачи данных
внешний интерфейс:
USB (разъем Mini USB-B) – ИСПОЛЬЗУЕТСЯ ТОЛЬКО ДЛЯ
СМЕНЫ ПО МОДЕМА И КОНФИГУРИРОВАНИЯ.
вариант 1: RS-232С (Rx,Tx, GND) (8-контактный разрывной клеммник);
вариант 2: RS-485 (A+,B-, GND) (8-контактный разрывной клеммник);
вариант 3: RS-232С (Rx,Tx, GND), RS-485(A+,B-, GND) (8-контактный разрывной клеммник);
антенный разъем: SMA-F;
источник напряжения - выход +5.6В, до 20 мА;
источник напряжения - выход -5.6В, до 20 мА;

Интерфейс GPIO
Вывод GPIO в режиме цифрового входа:
d. Входное напряжение высокого уровня - от 2 до 3.5 В;
e. Максимально допустимое напряжение на входе – 3.5В;
f. Входное напряжение низкого уровня - от 0 до 0.8 В;
g. Входной ток утечки - не более 0.1 мкА;
h. Входы защищены от воздействия статического электричества напряжением от -15 до +15 кВ.

Вывод GPIO в режиме цифрового выхода:
i. Выходное напряжение высокого уровня (на холостом ходу) - от 3.1 до 3.3 В;
j. Выходное напряжение низкого уровня (на холостом ходу) - от 0 до  0.1 В;
k. Выходное напряжение высокого уровня (при токе -10 мА) - не менее 2.5В;
l. Выходное напряжение низкого уровня (при токе +10 мА)  - не более 0.7 В;

Внешнее питание
диапазон входного напряжения питания: +8В … + 36В;
потребляемый ток от источника питания, в режиме передачи данных CSD или GPRS, не более - 500 мА;
кратковременный, потребляемый ток от источника питания в момент инициализации модема - не более 1000 мА;

Условия эксплуатации
рабочая температура: -40 ..+ 80°C;
температура хранения: -50 ..+ 85°C;
относительная влажность - от 5 до 95% RH;
максимальная влажность: 95% RH при +40°C;
степень защиты по IEC 60529 (DIN 40050, ГОСТ 14254-96): IP30;
габаритные размеры: 62.6 x 39.6 x 69,5 мм (ШxВxД) без учета разъемов;
масса: 112 (110-114) грамм.

Документы и программное обеспечение:

Руководство по эксплуатации модема Bitcord (SprutNet) PRO2 BGS2

Краткая инструкция по установке и настройке программы «IP-адаптер v2.1» для работы с прошивкой «TCP rev. 1.2.3.»

Конфигурирование модема B2-PRO-3 «TCP rev. 1.2.3» с помощью SMS

«IP-adapter v2.1» программное обеспечения для организации каналов связи с модемами серии «Bitcord (SprutNet) PRO/PRO2 BGS2»

Приложение "Адаптер COM-IP" для создания виртуальных COM- портов с трансляцией данных по TCP/IP и c инструкцией по установке и настройке

Программа USB-конфигуратор модема PRO2 BGS2 «bitcord-configurator b2pro3»

Программа USB-конфигуратор модема PRO/PRO2 BGS2 «bitcord-configurator all-pro»
