Счетчик измеряет параметры сети

• Среднеквадратические значения тока в фазном и нулевом проводе;
• Среднеквадратические значения напряжения;
• Частоту сетевого напряжения;
• Активную, реактивную и полную мощности;
• Фактор активной мощности.

Счетчик оснащен

• Оптическим портом по ГОСТ IEC 61107-2011;
• Интерфейсом EIA-485 с питанием от встроенного блока питания;

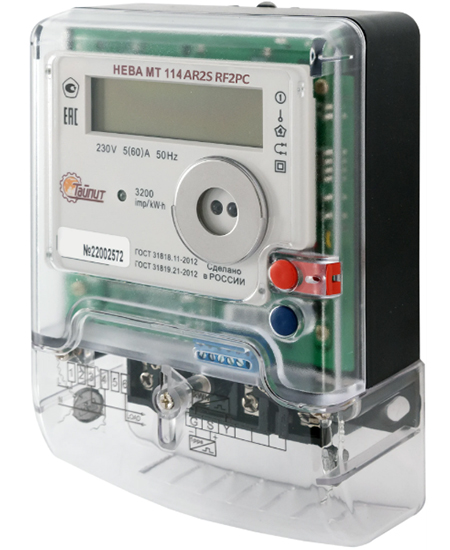

• Модемом PLС/RF 433 MГц в исполнении НЕВА МТ 114 AR2S PLRFPC, модемом ZigBee в исполнении НЕВА МТ 114 AR2S RF2PC;
• Расцепителем;
• Подсветкой ЖКИ;
• Датчиком тока в цепи нулевого провода;
• Кнопкой для смены кадров индикации;
• Пломбируемой кнопкой разрешения программирования;
• Датчиком магнитного поля;
• Электронной пломбой крышки клеммной колодки;
• Электронной пломбой корпуса;
• Оптическими и электрическими испытательными выходами активной энергии, с возможностью переключения в режим проверки точности измерения реактивной энергии;
• Электрическим испытательным выходом встроенных часов.

Счетчик измеряет и хранит в памяти измеренные значения

• Активной, реактивной положительной и реактивной отрицательной энергий нарастающим итогом, в том числе по тарифам;
• Активной, реактивной положительной и реактивной отрицательной энергий нарастающим итогом, в том числе по тарифам, зафиксированные по окончании месяца, в течение 36 месяцев;
• Максимальных значений активной, реактивной положительной и реактивной отрицательной мощностей по каждому тарифу за текущий месяц, в течение 36 предыдущих месяцев;
• Активной, реактивной положительной и реактивной отрицательной энергий нарастающим итогом, в том числе по тарифам, зафиксированные по окончании суток, в течение 128 суток;
• Активных, реактивных положительных и реактивных отрицательных мощностей, усредненных на 30-ти или 60-ти минутном интервале, в течение 128 суток.

Счетчик сохраняет в журнале событий дату и время

• Включения и отключения питания;
• Перепрограммирования параметров;
• Изменения времени и даты во встроенных часах;
• Сброса информации о максимальной мощности;
• Сброса микроконтроллера в результате критической электромагнитной обстановки;
• Сброса информации об усредненных мощностях;
• Сброса информации о потребленной энергии по дням и месяцам;
• Изменения направления тока;
• Снятия крышки клеммной колодки;
• Влияния магнитного поля;
• Неравенства токов в фазном и нулевом проводах;
• Вскрытия корпуса;
• Ошибок и сбоев в работе счетчика;
• Коррекции времени;
• Превышений и провалов напряжения сети;
• Отклонений частоты сети;
• Превышений заданных порогов напряжения и лимитов мощности.

Особенности

Прибор оснащен встроенным расцепителем нагрузки со схемой контроля срабатывания и индикацией отключения нагрузки, обеспечивающими возможность отключения нагрузки при превышении заданного лимита мощности, при превышении заданных порогов напряжения (функция защиты электроприемников от повышенного или пониженного напряжения сети), по команде диспетчера, при обнаружении магнитного поля, при неравенстве токов в фазном и нулевом проводах, при превышении заданного лимита энергии. Задание сценариев включения нагрузки, при ее отключении. Счетчик дает возможность визуального съема показаний при отсутствии питающего напряжения.

Технические характеристики

Схема подключения
