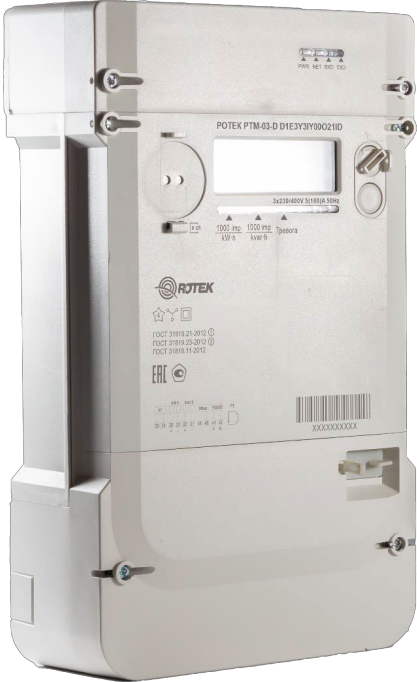

Функциональное описание

• Измерение активной и реактивной энергии в двух направлениях в 4-х квадрантах с индикацией данных о тарифе.
• Многотарифный учет электроэнергии, до 4-х тарифов.
• Измерение показателей качества электроэнергии (ПКЭ) в соответствии с классом «S» характеристики процесса измерений ГОСТ 30804.4.30-2013: отклонение напряжения, отклонение частоты сети, перерывы электроснабжения. Анализ качества электроэнергии на соответствие нормам качества по ГОСТ 32144-2013.
• Ведение времени независимо от наличия напряжения в питающей сети (непрерывный, без сбоев, отсчет текущего времени при пропадании основного питания и питания от дополнительного источника) с абсолютной погрешностью хода внутренних часов не более 5 секунд в сутки, возможность смены часового пояса. ПУ оснащён встроенными часами реального времени, независимыми от наличия напряжения в питающей сети (питающихся как от сети, так и от встроенного основного (или дополнительного) элемента питания). Имеется возможность изменения часового пояса в приборе учета электроэнергии, в котором он будет установлен, с возможностью считывания указанной информации с уровня ИВКЭ и ИВК.
• Возможность синхронизации и коррекции времени с внешним источником сигналов точного времени (внешняя ручная (по внешней команде через интерфейсы связи) и автоматическая коррекция синхронизация времени).
• Возможность учета активной и реактивной энергии с фиксацией на конец программируемых расчетных периодов и по не менее чем 4 программируемым тарифным зонам с не менее чем 4 диапазонами суммирования в каждом (далее - тарифное расписание).
• Измерение и вычисление:
• фазного напряжения;
• фазного тока;
• активной, реактивной и полной мощности;
• значения тока в нулевом проводе
• небаланса токов в фазном и нулевом проводах
• частоты электрической сети;
• Фиксирование нарушения индивидуальных параметров качества электроснабжения (погрешность измерения параметров соответствует классу S согласно ГОСТ 30804.4.30-2013).
• Контроль наличия внешнего магнитного поля.
• Отображение на встроенном (или выносном) цифровом дисплее:
• текущих даты и времени;
• текущих значений потребленной электрической энергии суммарно и по тарифным зонам;
• текущих значений активной и реактивной мощности, напряжения, тока и частоты;
• значения потребленной электрической энергии на конец последнего программируемого расчетного периода суммарно и по тарифным зонам;
• индикатора режима приема и отдачи электрической энергии;
• индикатора факта нарушения индивидуальных параметров качества электроснабжения;
• индикатора вскрытия электронных пломб на корпусе и клеммной крышке прибора учета электрической энергии;
• индикатора факта события воздействия магнитных полей со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение) на элементы прибора учета электрической энергии;
• индикатора неработоспособности прибора учета электрической энергии вследствие аппаратного или программного сбоя.
• Отображение информации в единицах величин, допущенных к применению в Российской Федерации Положением о единицах величин, допускаемых к применению в Российской  РОТЕК РТМ-03 Руководство по эксплуатации 7 Федерации, утвержденным постановлением Правительства Российской Федерации от 31 октября 2009 г. № 879 "Об утверждении Положения о единицах величин, допускаемых к применению в Российской Федерации" (обозначение активной электрической энергии - в кВт·ч, реактивной - в кВАр·ч).
• Визуализация индикации функционирования работоспособного состояния на корпусе и выносном дисплее (для счетчиков в сплит-исполнении). В качестве индикаторов функционирования допускается использование мигающего сегмента дисплея или светодиодных индикаторов активной/реактивной энергии. Период работы индикатора описан в документации на прибор.
• Наличие 2-х интерфейсов связи (оптического для локального подключения и радиоканала и/или PLC для организации удаленного канала связи).
• Наличие интерфейса RS-485 (или Ethernet) для счетчиков со встроенным дисплеем;
• Защита от несанкционированного доступа:
• идентификация и аутентификация пользователей;
• контроль доступа;
• контроль целостности;
• регистрация событий безопасности в журнале событий.
• Фиксация несанкционированного доступа к прибору учета посредством энергонезависимой электронной пломбы (датчики вскрытия клеммной крышки, крышки коммуникационного отсека и вскрытия корпуса).
• Фиксация воздействия постоянного или переменного магнитного поля с указанием даты и времени воздействия со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение).
• Возможность локального и удаленного программирования изменяемых параметров приборов учета при помощи цифровых интерфейсов (запись лимитов потребления, тарифных расписаний).
• Ведение журнала событий в объеме не менее чем на 500 записей в отдельные выделенные сегменты энергонезависимой памяти (с указанием даты и времени).
• Регистрация в журнале результатов нарушения индивидуальных параметров качества электроснабжения.
• Ежесуточное тестирование блоков ПУ (памяти, часов, системы тактирования и т.д.). Если в процессе тестирования возникли ошибки, в журнал самодиагностики записывается информация о сбое (при успешном тестировании запись в журнал не требуется);
• Фиксация в журнале следующих событий:
• дата и время вскрытия клеммной крышки;
• дата и время вскрытия корпуса прибора учета электрической энергии;
• дата, время и причина включения и отключения встроенного коммутационного аппарата;
• дата и время последнего перепрограммирования;
• дата, время, тип и параметры выполненной команды;
• попытка доступа с неуспешной идентификацией и (или) аутентификацией;
• попытка доступа с нарушением правил управления доступом;
• попытка несанкционированного нарушения целостности программного обеспечения и параметров;
• изменение направления перетока мощности;
• дата и время воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение) с визуализацией индикации;
• факт связи с прибором учета электрической энергии, приведшей к изменению параметров конфигурации, режимов функционирования (в том числе введение полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии (управление нагрузкой);
• дата и время отклонения напряжения в измерительных цепях от заданных пределов; РОТЕК РТМ-03 Руководство по эксплуатации 8
• отсутствие напряжения либо значение напряжения ниже запрограммированного порога с фиксацией времени пропадания и восстановления напряжения;
• превышение соотношения величин потребления активной и реактивной мощности;
• небаланс тока в нулевом и фазном проводе,
• превышение заданного предела мощности.
• Функция автоматической самодиагностики, формирование по результатам обобщенного события или каждого факта события.
• Возможность синхронизации времени с изменением текущих значений времени и даты и фиксацией в журнале событий значений времени до и после коррекции (либо величины коррекции времени, на которую было скорректировано значение).
• Наличие встроенного реле управления нагрузкой (для полного или частичного ограничения режима потребления электроэнергии).
• Возможность приостановления или ограничения предоставления коммунальной услуги путем фиксации реле в положении "отключено" непосредственно на приборе учета, в следующих случаях:
• запрос интеллектуальной системы учета;
• превышение заданных в приборе учета электрической энергии пределов параметров электрической сети;
• превышение заданного в приборе учета электрической энергии предела электрической энергии (мощности);
• несанкционированный доступ к прибору учета (вскрытие клеммной крышки, вскрытие корпуса и воздействие постоянным и переменным магнитным полем).
• Возможность возобновления подачи электрической энергии по запросу интеллектуальной системы учета, в том числе путем фиксации встроенного реле в положении "включено" непосредственно на приборе учета.
• Хранение профиля принятой и отданной активной и реактивной энергии (мощности) с программируемым интервалом времени интегрирования от 1 минуты до 60 минут и периодом хранения не менее 90 суток (при времени интегрирования 30 минут).
• Хранение в энергонезависимом запоминающем устройстве прибора учета показаний общих и по зонам суток:
- на начало текущего и предыдущего дня,
- на начало каждого месяца на глубину не менее 12 месяцев от текущей даты.
• Возможность дистанционного сбора показаний и графиков нагрузки с верхнего уровня за произвольный период в пределах глубины хранения данных в энергонезависимой памяти приборов учета электроэнергии по команде оператора.
• Хранение в энергонезависимом запоминающем устройстве прибора учета значения активной (приём, отдача) и реактивной (положительная, отрицательная) электроэнергии с нарастающим итогом, а также запрограммированных параметров с нарастающим итогом суммарно и раздельно по тарифам, фиксированных на начало каждых суток (00 часов 00 минут 00 секунд) с циклической перезаписью начиная с самого раннего значения. Хранение 36-ти предыдущих программируемых расчетных периодов.
• Хранение журнала событий в энергонезависимой памяти, регистрация фактов изменения (искажения) информации, влияющих на информацию о количестве и иных параметрах электрической энергии, а также фактов изменения (искажения) программного обеспечения прибора учета электрической энергии.
• Возможность организации информационного обмена с помощью защищенных протоколов DLMS/СПОДЭС с интеллектуальной системой учета, в том числе передачи показаний, РОТЕК РТМ-03 Руководство по эксплуатации 9 предоставления информации о результатах измерения количества и иных параметров электрической энергии, передачи журналов событий и данных о параметрах настройки, а также удаленного управления прибором учета, не влияющего на результаты выполняемых приборами учета измерений, включая:
• корректировку текущей даты и (или) времени, часового пояса;
• изменение расписания зонных тарифов;
• программирование состава и последовательности вывода сообщений и измеряемых параметров на дисплей;
• программирование параметров фиксации индивидуальных параметров качества электроснабжения;
• программирование даты начала расчетного периода;
• программирование параметров срабатывания встроенных реле;
• изменение паролей доступа к параметрам;
• изменение ключей шифрования;
• управление реле путем его фиксации в положении "отключено".
• Разграничение по уровням доступа для всех цифровых интерфейсов.
• Возможность передачи зарегистрированных событий в интеллектуальную систему учета по инициативе прибора учета в момент их возникновения (инициативный выход), конфигурирование состава событий.
• Возможность физической (аппаратной) блокировки срабатывания встроенного реле управления нагрузкой.
• Отсутствие необходимости в дополнительном электропитании для выполнения всех функций, в том числе, для встроенных модулей передачи данных и цифровых интерфейсов. Конструкция прибора учета обеспечивает удобство подключения электрических силовых кабелей, кабеля внешней антенны без их повреждения. Отсек установки SIM карты имеет возможность пломбирования и допускает установку и замену SIM карты без нарушения пломб предприятия изготовителя. Для замены SIM карты не требуется демонтаж прибора учета. В разработке
• При наступлении критических событий формируется инициативное сообщение о возникновении нового состояния. В случае мгновенного отключения питания счетчика событие о таком режиме работы формируется и записывается в память с помощью соответствующего схемотехнического решения. После включения питания выдается инициативное сообщение с сохранённым состоянием событий. При непрерывном отсутствии питания более 10 часов после возобновления подачи напряжения от прибора учета на уровень ИВК передается инициативное сообщение с указанием даты и времени начала и окончания аварийного режима работы и также продолжительность времени (в часах) отсутствия питания.
