Назначение и область применения

Коммуникаторы предназначены для сопряжения сетей подвижной радиотелефонной связи стандарта GSM-900/1800 с локальной сетью объекта стандарта RS-485. Посредством данного сопряжения осуществляется удаленный радиодоступ со стороны центра управления и сбора данных к электросчетчикам, контроллерам или другим средствам измерения, расположенным на объекте и объединенным в локальную сеть.

Коммуникаторы могут использоваться как каналообразующее устройство в составе распределенных автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

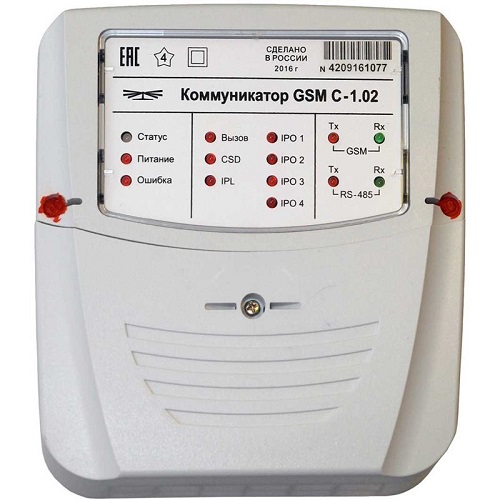

С-1.02
Самостоятельное, конструктивно законченное устройство с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276В (от 276 до 440В в течение 6 часов).

С-1.02.01
Одноплатное бескорпусное устройство для встраивания в электросчетчик ПСЧ-4ТМ.05МК или другие устройства с габаритными размерами отсека для установки дополнительных интерфейсных модулей счетчика ПСЧ-4ТМ.05МК с питанием от внешнего источника постоянного тока в диапазоне напряжений от 6 до 18 В.

С-1.02.02
Одноплатное бескорпусное устройство для встраивания в электросчетчик ПСЧ-3ТМ.05М или другие устройства с габаритными размерами отсека для установки дополнительных интерфейсных модулей счетчика ПСЧ-3ТМ.05М с питанием от внешнего источника постоянного тока в диапазоне напряжений от 6 до 18 В.

Технические особенности

• Возможность работы в двух различных сетях GSM по каналам CSD и GPRS с автоматическим выбором сети.
• Возможность устанавливать и поддерживать одновременно до четырех исходящих и одно входящее TCP/IP-соединения с разными  удаленными компьютерами через сеть Интернет с использованием канала GPRS и шлюза оператора сотовой связи.
• Наличие дискретных изолированных входов телесигнализации и выходов телеуправления с возможностью дистанционного управления и считывания состояний.
• Наличие светодиодного устройства индикации для отображения текущего состояния коммуникатора.
• Встроенные часы реального времени с возможностью синхронизации времени по серверам точного времени Интернет.
• Ведение журналов событий.
• Возможность удаленного и местного обновления программного обеспечения.

Функциональные возможности

Коммуникаторы могут регистрироваться и работать в одной из двух сетей GSM, определяемых установленными в коммуникаторы персональными идентификационными картами абонента (SIM-карты), которых может быть две.
Коммуникаторы могут работать в сети GSM в режиме пакетной передачи данных с использованием технологии GPRS и в режиме канальной передачи данных с использованием технологии CSD (модемное соединение).

Коммуникаторы могут устанавливать и поддерживать одновременно до четырех исходящих и одно входящее TCP/IP-соединения с разными удаленными компьютерами через сеть Интернет с использованием канала GPRS и шлюза оператора сотовой связи, в сети которого зарегистрирован коммуникатор.
Исходящие TCP/IP-соединения (коммуникатор является клиентом TCP/IP) устанавливаются с удаленными компьютерами, имеющими статические IP-адреса, по инициативе коммуникатора в соответствии с конфигурационными параметрами коммуникатора:

• по интерфейсному запросу в формате протокола коммуникатора;
• при обнаружении допустимого входящего вызова в голосовом режиме (с возможностью фильтрации посредством конфигурируемого списка допустимых абонентских номеров);
• по конфигурируемому таймеру автосоединения;
• по конфигурируемому расписанию автосоединения.

Входящее TCP/IP-соединение (коммуникатор является сервером TCP/IP) обслуживается коммуникатором по конфигурируемому порту при запросе соединения от удаленного клиента. При этом коммуникатор должен иметь статический IP-адрес в сети Интернет. Входящие TCP/IP-соединения могут фильтроваться посредством конфигурируемого списка допустимых входящих IP-адресов.

Коммуникаторы позволяют устанавливать CSD-соединение с GSM-модемами удаленных компьютеров при обнаружении вызова в режиме передачи данных. При этом коммуникаторы могут находиться в состоянии соединения с удаленными компьютерами по каналу GPRS. Входящие CSD-вызовы могут фильтроваться посредством конфигурируемого списка допустимых абонентских номеров.

Коммуникаторы в состоянии соединения с удаленными компьютерами (любого GPRS-TCP/IP или CSD) производят ретрансляцию данных, принятых от удаленного компьютера по сети GSM в сеть RS-485 и обратно. При этом, в зависимости от параметров конфигурации, коммуникаторы могут осуществлять прозрачную (без изменения) ретрансляцию данных из сети в сеть или ретрансляцию с преобразованием.

Коммуникаторы во всех режимах ретрансляции поддерживают пакетный протокол обмена с удаленными компьютерами, позволяющий существенно (до 10 раз) повысить производительность обмена данными между удаленными компьютерами и устройствами, подключенными к интерфейсам RS-485 коммуникаторов.

Коммуникаторы имеют ряд пользовательских конфигурационных параметров, которые определяют его свойства и поведение в системе и могут быть изменены дистанционно от удаленных компьютеров через сеть GSM (удаленное конфигурирование) или через сеть RS-485 объекта (местное конфигурирование).

Коммуникаторы выполняют функцию преобразования скорости и позволяют осуществлять обмен с устройствами, подключенными к интерфейсу RS-485, на скоростях обмена в диапазоне от 300 до 115200 бит/с.

Коммуникаторы С-1.02 и С-1.02.01 имеют два дискретных изолированных входа телесигнализации и два дискретных изолированных выхода телеуправления с возможностью удаленного считывания их состояний и управления выходами. В зависимости от конфигурации, коммуникаторы по измененным состояниям входов телесигнализации могут формировать и передавать SMS-сообщение абоненту, номер которого указан в параметрах конфигурации.

Коммуникаторы имеют встроенные часы реального времени и позволяют производить удаленную и местную установку времени, коррекцию и синхронизацию времени по серверам точного времени Интернет.

Коммуникаторы ведут журналы событий с возможностью их последующего просмотра:

• журнал времени выключения/включения;
• журнал коррекции времени;
• журнал регистрации в сети оператора сотовой связи;
• журнал GPRS соединений;
• журнал трафика GPRS;
• журнал CSD соединений;
• журнал изменения состояний входов телесигнализации;
• журнал несанкционированного доступа к параметрам и данным;
• журнал перепрограммирования параметров;
• статусный журнал;
• журнал GPRS-сессий с основным диспетчерским сервером;
• журнал GPRS-сессий с вспомогательным диспетчерским сервером;
• журнал GPRS-сессий с сервером технической поддержки;
• журнал GPRS-сессий с сервером точного времени;
• журнал GPRS-сессий с удаленным клиентом.

Технические характеристики

Схема подключения

Схема расположения элементов подключения коммуникатора.

Расположение контактов соединителя коммуникатора С-1.02.02 для подключения цепей питания и интерфейса RS-485.

Схема подключения счетчиков к коммуникатору.
