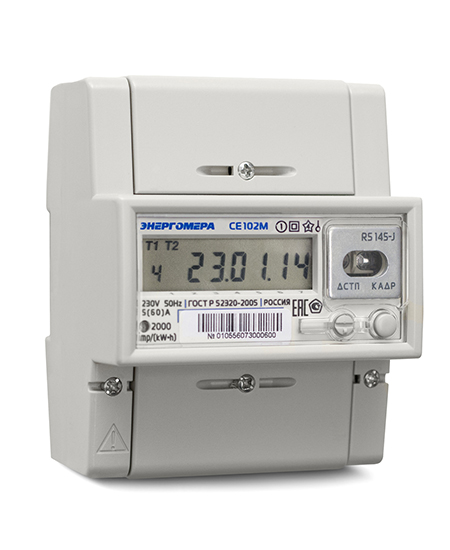

Энергомера CE102M

Энергомера CE102M

АО «Электротехнические заводы «Энергомера»

Счетчик для коммерческого учета активной и реактивной электроэнергии в однофазных цепях переменного тока и работает как автономно, так и в составе АСКУЭ.

На этом сайте вы можете удалённо получать данные со счётчика Энергомера CE102M
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Связанные статьи

Виды связи

GSM/CSD / GPRS / Ethernet / RS-485

Особенности электросчетчика

  • Отображение показаний при отсутствии напряжения питания.
  • Измерение и отображение параметров сети (ток, напряжение, частота).
  • Энергонезависимая память.
  • Подсветка индикатора.
  • Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.
  • Наличие оптопорта или RS485.
  • Защита памяти и памяти программ от несанкционированных изменений.
  • Малое собственное энергопотребление.



Технические характеристики

Марка прибора учета Энергомера СЕ102М
Класс точности (актив./реактив.): 1
Число тарифов 4
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 230
Номинальный (максимальный) ток, А 5 (60); 10 (100)
Стартовый ток, мА 10; 20
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от -45 до +70
Габаритные размеры, не более, мм 110 x 89 x 72.5
Масса, не более, кг 0,5
Степень защиты по ГОСТ 14254-96 IP51



Схема подключения

Схема включения счетчика Энергомера CE102М S7, CE102М R5:

Ce102m 1

Схема включения счетчика Энергомера CE102М R5.1:

Ce102m 2

Схема подкючение счетчика СЕ102М с интерфейсом М-Bus к COM-порту ПЭВМ:

102М
