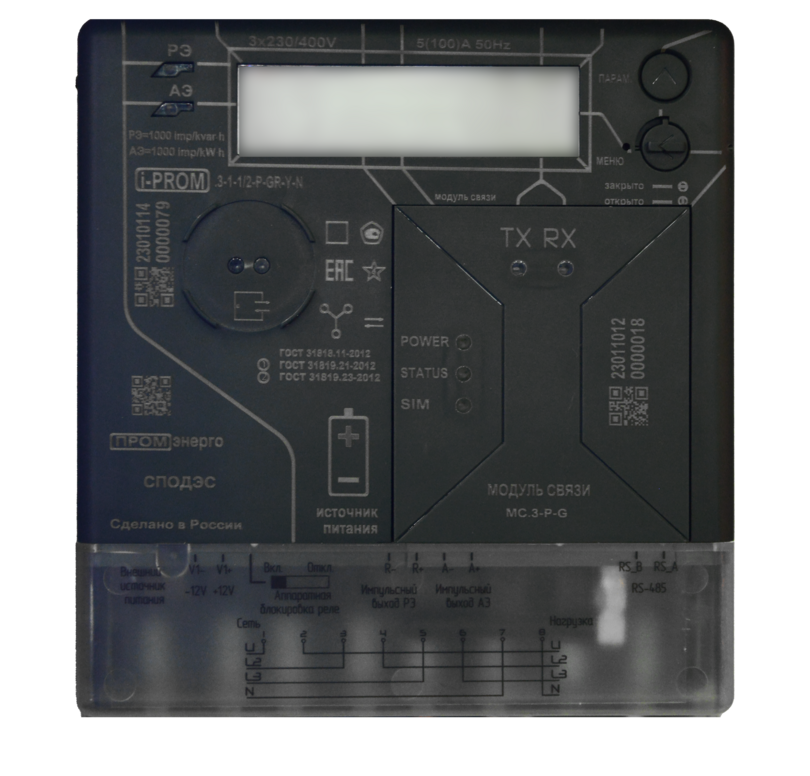

Счетчики электрической энергии трехфазные многофункциональные i-prom.3
(далее – счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам
в трехфазных четырехпроводных цепях электрической энергии.
| Наименование характеристики | Значение |
| Номинальное значение частоты сети, Гц | 50±7,5 |
| Постоянная светодиодного выхода счетчика, имп./кВт·ч (имп./кВАр·ч) |
1000 |
| Постоянная импульсного выхода счетчика, имп./кВт·ч (имп./кВАр·ч) |
250 |
| Потребляемая мощность в цепи напряжения (без учета модуля связи), Вт (В·А), не более |
2 |
| Потребляемая мощность в цепи тока, В·А, не более | 1 |
| Максимальное число тарифов | 8 |
| Число единиц разрядов суммирующего устройства | 8 |
| Степень защиты по ГОСТ 14254-2015 | IP 54 |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Масса, кг, не более:
|
1,9 2,4 |
|
Габаритные размеры (ВхШхГ), мм, не более
|
221х171х80 221х171х80 |
|
Средний срок службы, лет, не менее |
20 |
|
Номинальное фазное напряжение Uном, В |
3х57,7/100 |
|
Расширенный диапазон напряжения, В |
от 0,8 до 1,15Uном |
|
Базовый ток (в зависимости от исполнения) Iб, А |
5 |
|
Максимальный ток (в зависимости от исполнения) Iмакс, А |
10; 100 |
|
Стартовый ток (чувствительность) 0,004 Iб, А, для модификаций с |
0,02 |
|
Стартовый ток (чувствительность) 0,001 Iном, А |
0,005 |
|
Стартовый ток (чувствительность) 0,002 Iном, А (через |
0,01 |
| Стартовый ток (чувствительность) 0,005 Iб, А, (для модификаций с прямым включением) для классов точности 2 по ГОСТ 31819.23
|
0,025 |
|
Предельный рабочий диапазон температур, °С
|
от -40 до +70 от -10 до +50 |
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера. Область применения счетчиков – учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно. Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам. В зависимости от исполнения, счетчики могут иметь измерительные элементы на каждой цепи фазы и измерительный элемент в нейтрале, при появлении разницы значений электроэнергии между измерительными элементами цепей тока в фазах и нейтрале учет электроэнергии производится по большему значению. Счетчики имеют в своем составе измерительные элементы – датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии в зависимости от модификации счетчика, ЖК-дисплей для просмотра измеряемой информации. Структура обозначения возможных исполнений счетчика приведена ниже.
