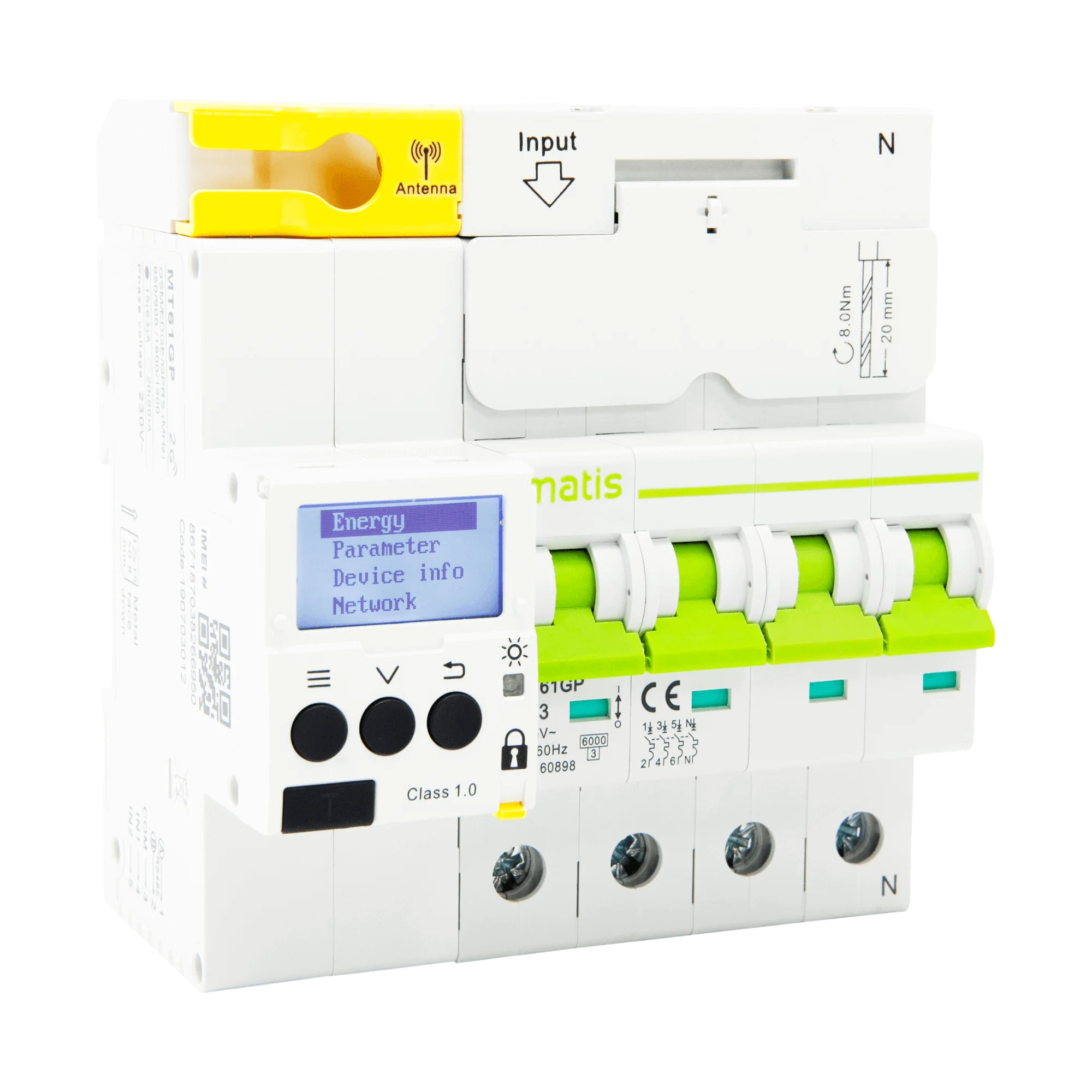

MT61GP(GR) Smart Metering Breaker — это интеллектуальное устройство, которое объединяет функции измерения, учёта электроэнергии и автоматического управления с защитой. Оно предназначено для использования в системах распределённой генерации энергии и управления нагрузками, например, в сценариях с малыми источниками новой энергии, домашними сетями, системами зарядки электромобилей и базовыми станциями связи.
Основные функции:
- мониторинг основных электрических параметров (ток, напряжение, мощность, коэффициент мощности, частота);
- учёт активной и реактивной энергии с точностью до 1%;
- управление до четырёх тарифов с помощью встроенных часов;
- удалённое управление и автоматическое повторное включение;
- защита от перенапряжения, пониженного напряжения, потери фазы, перегрузки и утечки тока;
- измерение спроса на мощность и пиковых значений;
- регистрация максимальных и минимальных мгновенных значений параметров;
- импульсный выход (600 импульсов/кВт·ч) для сбора данных;
- поддержка протокола Modbus RS-485 и IO портов для связи и управления.
Характеристики:
- диапазон измерения напряжения: 230 В (L-N) ±20%, 400 В (L-L) ±20%;
- диапазон измерения тока: 10(63 А), 20(80 А);
- поддерживаемая частота: 50/60 Гц ±10%;
- точность измерения напряжения и тока: 0,5%;
- точность измерения активной мощности: 1%;
- точность измерения реактивной мощности: 2%;
- класс точности измерения активной энергии: 1%.
Возможности защиты и управления:
- настройка защиты от перенапряжения (по умолчанию 275 В) и пониженного напряжения (по умолчанию 160 В);
- настройка восстановления после перенапряжения (255 В по умолчанию) и пониженного напряжения (195 В по умолчанию);
- защита от потери фазы с настраиваемым порогом (по умолчанию <30 В);
- программируемая защита от утечки тока с несколькими уровнями чувствительности (30 мА, 100 мА, 300 мА, 500 мА);
- автоматическое повторное включение с настраиваемыми параметрами (количество попыток, время задержки).
Механические и экологические характеристики:
- степень защиты: IP40;
- диапазон рабочих температур: от -15 °C до 55 °C;
- диапазон температур хранения: от -25 °C до 70 °C;
- относительная влажность: 5–95% без конденсации;
- максимальная высота эксплуатации: до 2000 метров над уровнем моря.
Устройство имеет дисплей для отображения данных, индикаторы связи и поддерживает различные режимы конфигурации через меню или посредством Modbus. Доступны модели с разным количеством полюсов (2P и 4P) и различными вариантами монтажа на DIN-рейку.
Схема подключения:
