Назначение и область применения

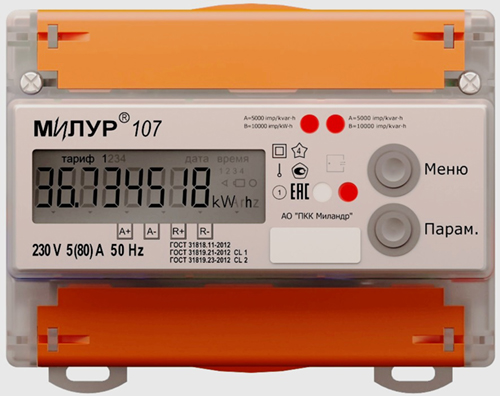

Счетчик Милур 107 - это статический, однофазный многотарифный счетчик непосредственного включения, со встроенным микроконтроллером и с различными интерфейсами для обмена информацией с внешними устройствами.
Счетчик предназначен для работы в двухпроводных сетях переменного тока с номинальным напряжением 230 В и частотой 50 Гц. Базовый (максимальный) ток нагрузки – 5(80) А.
Счетчик предназначен для организации одно и многотарифного учета электроэнергии,
дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии
и мощности.
Отображение потребляемой электрической энергии осуществляется на
жидкокристаллическом индикаторе (ЖКИ).
Благодаря наличию встроенных цифровых коммуникационных интерфейсов (опция)
счетчик может работать в составе автоматизированных систем учета электроэнергии.
Счетчик имеет два гальванически развязанных от сети импульсных выхода для передачи
рассчитанной активной и реактивной электрической энергии системам учета более высокого
уровня

Устройство и конструкция

Счетчик имеет несколько конструктивных исполнений:

• исполнение в корпусах со степенью защиты IP51 для установки в помещениях;
• исполнение типа SPLIT: измерительный блок в корпусе со степенью защиты IP54
  для наружной установки (обычно на опоре линии электропередачи), блок
  индикации и управления (далее по тексту – терминал) в корпусе со степенью
  защиты IP20 для управления измерительным блоком из отапливаемых
  помещений.

В зависимости от типа корпуса счетчик предназначен для крепления либо на DIN-рейку,
либо для настенного монтажа.
В качестве датчиков тока в счетчике используется шунт, включенный последовательно в
цепь фазного тока. В модификациях с функцией измерения тока в нейтрали в «нейтральной»
цепи устанавливается токовый трансформатор.
В качестве датчиков напряжения в счетчике используются резистивные делители,
включенные в цепь измерения напряжения.
Измерительная часть счетчика выполнена на основе специализированного
микроконтроллера – измерителя электрической энергии. Микроконтроллер измеряет ток,
напряжение, вычисляет активную, реактивную и полную мощности, формирует импульсные
выходные сигналы, частота следования импульсов в которых пропорциональна активной и
реактивной мощностям, обеспечивает запись измеренных значений во внутреннюю
энергонезависимую память, а также управляет работой ЖКИ-индикатора.
Счетчик имеет два импульсных выхода для передачи активной и реактивной мощностей.
Выходы могут быть использованы как испытательные. Импульсные выходы счетчика
гальванически изолированы между собой и ото всех других цепей прибора. Тип импульсных
выходов счетчика – pnp-транзисторы с открытыми коллекторами

Технические характеристики

Назначения клемм

Назначения клемм счетчика в корпусе 7мТН35:

Назначения клемм счетчика в корпусе 9мТН35:

Схема подключения:

Схема подключения счётчика МИЛУР 107 в корпусе 9мТН35 к модему irz ATM21:
