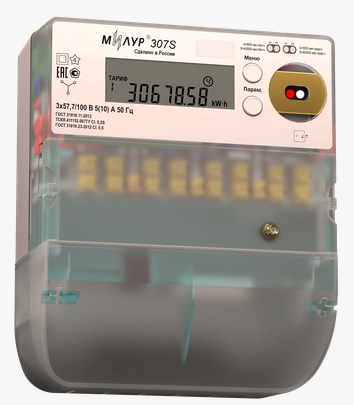

Милур 307S

Милур 307S

ООО «Милур ИС»

Счётчик электрической энергии статический трёхфазный «Милур 307S» с поддержкой протокола СПОДЭС предназначен для учета активной и реактивной потребляемой электроэнергии в трёхпроводных и четырёхпроводных сетях переменного тока частотой 50 Гц, двунаправленный учет энергии.

Прибор учета может работать как автономно, так и в составе автоматизированных систем учета, осуществляя регистрацию потребления электроэнергии и хранение данных в энергонезависимой памяти.

На этом сайте вы можете удалённо получать данные со счётчика Милур 307S
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Связанные статьи

Виды связи

GSM/CSD / GPRS

Описание:

Параметры отображаются на жидкокристаллическом индикаторе. Обмен данными с автоматизированными системами учета или компьютером осуществляется через интерфейсы передачи данных стандарта RS-485 по протоколу Ми107 и GSM.

Прибор учета оснащен оптопортом.

Показатели качества электрической энергии в сети согласно ГОСТ 32144:
–    положительного и отрицательного отклонения напряжения;
–    отклонения основной частоты напряжения;
–    длительности провала напряжения и перенапряжения;
–    глубины провала напряжения;
–    величины перенапряжения

Функциональные возможности:

Регистрация и хранение данных
         - счетчик ведет учет энергии по времени суток в многотарифном режиме согласно загруженному тарифному расписанию, а также суммарно (по всем тарифам). Число тарифов – до четырех, тарифных зон - до восьми.
         - тарифное расписание на месяц задается на рабочий день, исключительный (праздничный день), субботу и воскресенье.
         - встроенный календарь имеет возможность настройки списка исключительных дней:
               a)    при работе счетчика по протоколу СПОДЭС – до 30 исключительных дней;
               b)    при работе по протоколу МИ307 – до 20 исключительных дней.
         - счетчик имеет внутреннюю энергонезависимую память, которая в случае отсутствия сетевого питания обеспечивает хранение регистрируемых данных, устанавливаемых настроек и идентификационных данных счетчика не менее 30 лет.
         - счетчик обеспечивает учет энергии по тарифам, согласно установленному тарифному расписанию, и суммарно (по всем тарифам) нарастающим итогом за сутки, месяц, год, с момента изготовления.
         - в процессе эксплуатации счетчик обеспечивает запись и хранение расширенных журналов событий.
         - счетчик, работающий по протоколу СПОДЭС, ведет накопительные счетчики внешних воздействий и параметров, детализирующих процесс вмешательства.

Отображение данных
         - результаты измерений и вычислений и дополнительная информация выводится на ЖКИ счетчика.
         - информация на дисплее отображается на русском языке. Единицы измерения величин обозначаются по международной системе единиц СИ.

•    Счетчик обеспечивает работу по протоколу МИ307 и СПОДЭС.

•    Счетчик, работающий по протоколу СПОДЭС, имеет возможность выступать в качестве инициатора связи с уровнем информационно-вычислительного комплекса.

Защита от несанкционированного доступа
         - на программном уровне пароли с разграничением прав доступа.
         - аппаратная защита:
               a)    аппаратная перемычка;
               b)    Энергонезависимые электронные пломбы на клеммных крышках и на корпусе;
               c)    Датчик магнитного поля.

•    Самодиагностика с записью в соответствующий журнал событий.

•    Замена батареи без вскрытия корпуса.

Технические характеристики:

Тип Трехфазный
Тип крепления На 3 точки
Тип включения Через трансформатор тока и трансформатор напряжения
Номинальное напряжение, В 3 х 57,7/100
Базовый (максимальный) ток, А 5 (10)
Класс точности 0,2S/0,5
Количество тарифов 8
Установленный рабочий диапазон напряжения, В от 0,8 Uф.ном до 1,2 Uф.ном
Расширенный рабочий диапазон напряжения, В от 0,8 Uф.ном до 1,3 Uф.ном
Предельный диапазон напряжения, В от 0 до 1,3 Uф.ном
Максимальное значение частоты, Гц 50
Стартовый ток (чувствительность), мА, не более 5
Количество тарифов (для прошивки) 8

Документация:

Свидетельство Милур 307 - 2019

Руководство по эксплуатации "Милур 307"
