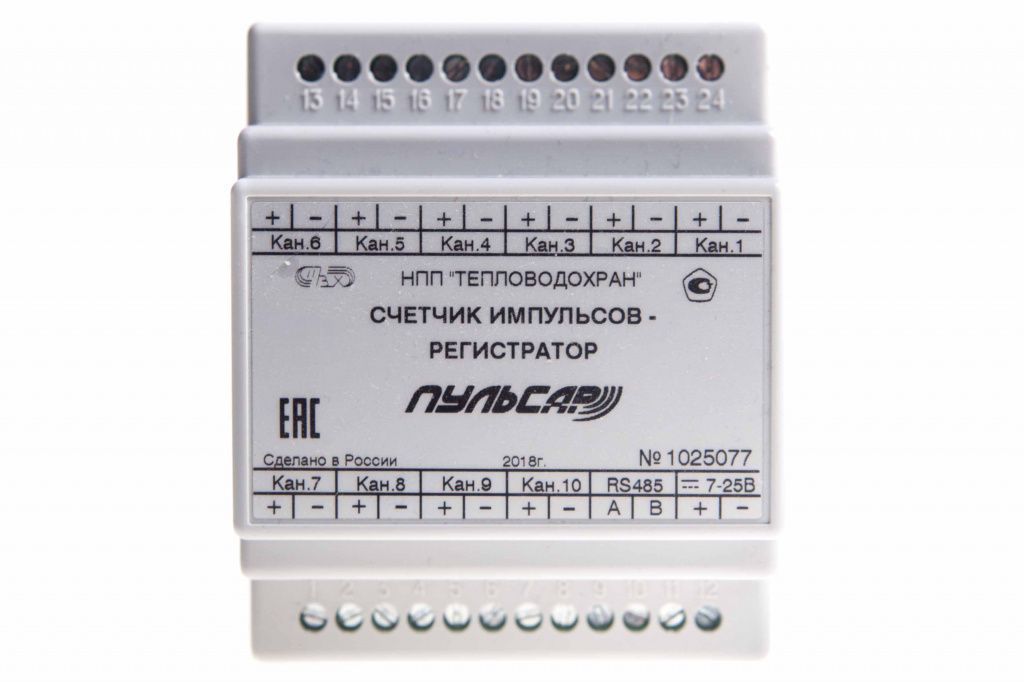

Пульсар 10М

Пульсар 10М

ООО НПП "ТЕПЛОВОДОХРАН"

Учет потребления холодной и горячей воды, газа, электроэнергии совместно со счетчиками воды, газа, электроэнергии, имеющими импульсный (телеметрический) выход, дистанционный мониторинг потребления энергоресурсов, другие учетные операции

На этом сайте вы можете удалённо опрашивать счётчики, используя Пульсар 10М
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Связанные статьи

Виды связи

RS-485

Преимущества

  • Сделано в России
  • Автономное питание от встроенной литиевой батареи
  • Энергонезависимый архив
  • Открытый протокол обмена
  • Выходные интерфейсы: RS-485
  • Адаптированы для работ в составе автоматизированной системы учета «Пульсар»
  • Считывание данных с приборов учета без доступа в дом, квартиру
  • Гарантийный срок прибора 6 лет

Описание

Вся информация о потребленных ресурсах, поступающая со счетчиков воды, газа, электричества, тепла, должна быть собрана, обработана и передана для дальнейшего использования и качественного учета. Каждый счетчик ведет учет данных по какому-либо конкретному энергоресурсу (вода, электричество, свет, газ). Для обработки и накопления информации в автоматизированных системах контроля энергоресурсов (АСКУЭ) применяются вторичные преобразователи сигнала — счетчики импульсов или регистраторы. Пульсар позволяет собирать и хранить информацию с различных устройств, что позволяет быстро и комфортно получать нужные данные по проводным либо беспроводным каналам связи.

Активно используемый для обработки, накопления и вывода информации поступающей с различных устройств по 10 каналам, счетчик импульсов Пульсар берет в качестве источников сигнала данные по электросчетчикам, водо- и газомерам. Регистратор позволяет быстро и удобно получать данные с различных устройств, обеспечивая их накопление и последующую передачу.

НАЗНАЧЕНИЕ

Счетчики импульсов - регистраторы «ПУЛЬСАР» исполнения 10 (без индикатора) предназначены для:

  • коммерческого и технологического учета потребления холодной и горячей воды, газа;
  • учет потребленных ресурсов для технологических целей
  • работы в составе АСКУЭ.
  • накопление и сохранение информации нарастающим итогом по 10 каналам.

Счетчики являются вторичным преобразователем, реализуют до десяти числоимпульсных каналов измерения и в качестве
первичных преобразователей использует водосчетчики, счетчики газа, имеющие импульсный (телеметрический) выход.
Счетчики обеспечивают измерение следующей текущей информации:

  • потребленный объем воды, газа нарастающим итогом по каждому каналу;
  • время работы прибора в часах;
  • дату и время.

Счетчики обеспечивают сохранение во встроенной энергонезависимой памяти архива параметров потребления
воды, газа с последующей возможностью считывания через интерфейс RS485.

Аппарат работает на основе микропроцессора, счетчики и другие устройства подключаются к наружным клемникам. Настройка прибора и получение накопленных данных со счетчика импульсов осуществляется с использованием персонального компьютера.

Информация накапливается и хранится во встроенной энергонезависимой памяти прибора, работающей от внутреннего источника питания. Регистратор обеспечивает бесперебойное измерение времени, а также беспрерывный учет импульсов, выдавая максимально точные данные.

Свойства регистратора импульсов Пульсар 10

  • Архив данных.
  • Открытый протокол.
  • Интерфейс RS 485;
  • Дистанционное получение данных от счетчиков.

Технические характеристики

Технические данные
Число входных каналов 10
Тип импульсных датчиков герконовый, транзисторный, активный (потенциальный)
Минимальная длительность импульса, мс 1
Частота импульсов, Гц, не более 100 (по требованию заказчика - до 2000)
Температура окружающей среды, °С от -10 до +50 (по отдельному заказу от -40 до +70)
Степень защиты корпуса IP20
Глубина архива 1080 часов, 180 суток, 24 месяца
Точность хода внутренних часов, секунд/сутки 5
Габаритные размеры, мм 70х56х88
Обмен информацией c внешними устройствами интерфейс RS 485
Период работы (учет импульсов) от встроенного элемента питания, лет не менее 6
Напряжение внешнего питания, необходимое для передачи данных 7-25В
SMS-оповещение в случае отключения нет
Межповерочный интервал, лет 6

Документация

РЭ ПУЛЬСАР 10-кан.
