Виды связи
GSM/CSD / GPRS / Радиомодем
Функциональные возможности

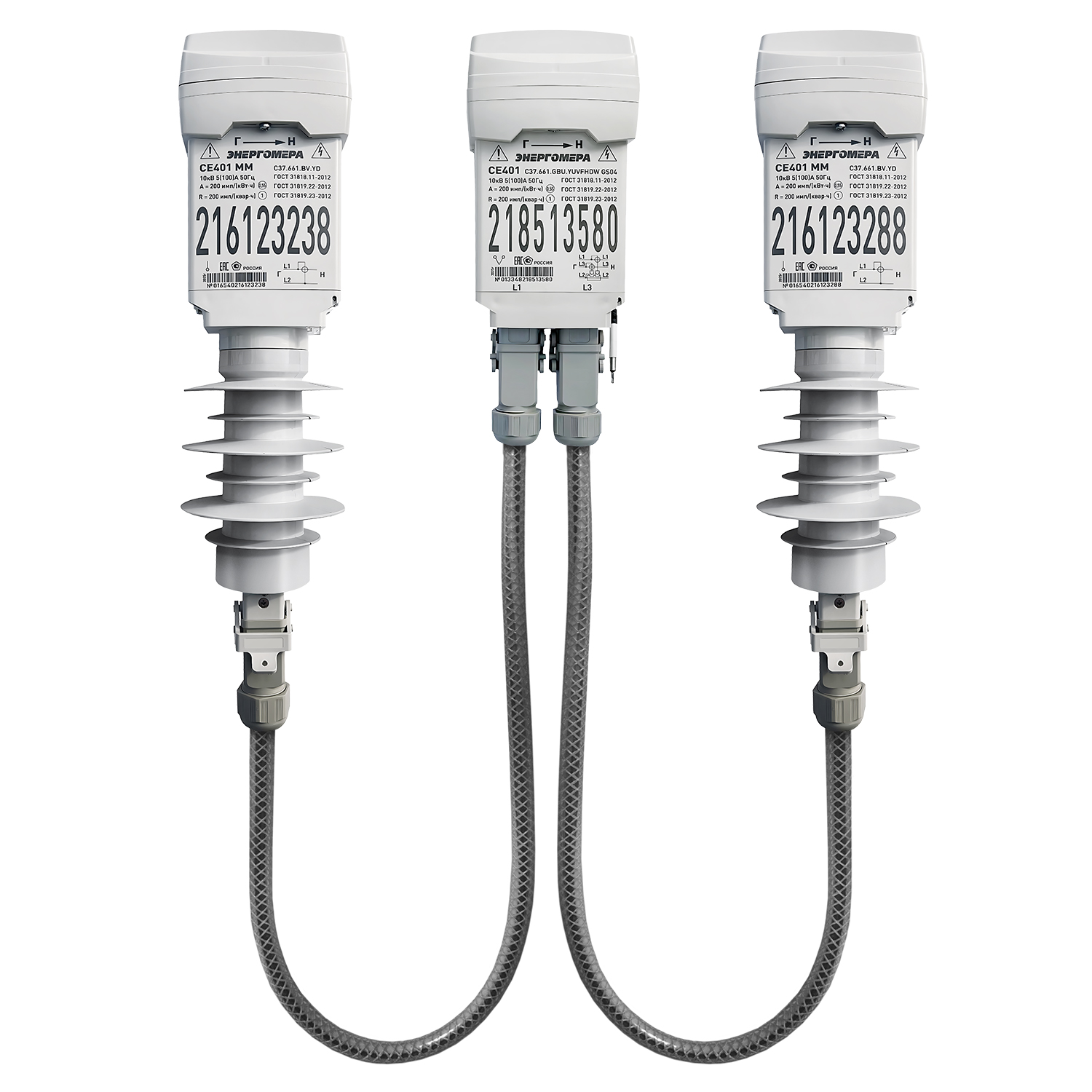

- ВПУ предназначен для непосредственного подключения к высоковольтной воздушной линии электропередач напряжением 6/10 кВ посредством установки на проводах ВЛЭП без их рассоединения.
- ВПУ заменяет собой информационно-измерительные комплексы точек учета электрической энергии, включающие в себя измерительные трансформаторы тока и напряжения, счетчик электрической энергии и электрические цепи между ними и выполняющие функцию измерения электрической энергии/мощности.
- Многотарифный учет электроэнергии.
- Измерение и расчет в режиме реального времени параметров сети.
- Измерение показателей качества электроэнергии (ПКЭ) в соответствии с классом «S».
- Ведение даты и времени, с возможностью ручной (по внешней команде через интерфейс связи) или автоматической коррекции (синхронизации) времени и автоматического переключения на зимнее/летнее время.
- Самодиагностика.
- Обеспечение разграничения доступа и регистрация событий информационной безопасности.
- Фиксация измерений по времени (запись и хранение результатов измерений в энергонезависимом запоминающем устройстве ПУ): формирование профиля нагрузки (приращение активной и реактивной энергии) прямого и обратного направлений с программируемым временем интегрирования, с циклической перезаписью, начиная с самого раннего значения; значений потребленной активной и реактивной электрической энергии с нарастающим итогом суммарно и раздельно по тарифам, с циклической перезаписью, начиная с самого раннего значения.
- Защита от несанкционированного вскрытия, а также от изменения данных, параметров настройки, журнала событий, загруженных программ;
- Ведение журналов событий с фиксацией: даты и времени вскрытия корпуса и крышки батарейного отсека; даты и времени последнего перепрограммирования; попыток доступа с неуспешной идентификацией и(или) аутентификацией; попыток доступа с нарушением правил управления доступом; даты и времени воздействия магнитного поля (вызывающим недопустимые отклонения метрологических характеристик ПУ); фактов связи с ПУ, приведших к изменению параметров и данных; даты и времени отклонения напряжения в измерительных цепях от заданных пределов; превышения соотношения величин потребления активной и реактивной мощности; результатов самодиагностики; изменения текущих значений времени и даты при синхронизации времени.
- Программирование и изменение: параметров фиксации индивидуальных показателей качества электроснабжения; даты начала расчетного периода; паролей доступа к параметрам; ПО прибора учета (кроме метрологически значимой части); ПО интерфейсов (модулей) связи, входящих в состав ПУ.
- Передача данных на удаленный дисплей и на уровень ИВК.
- Поддержка протокола обмена DLMS/COSEM в соответствии со спецификацией СПОДЭС (ГОСТ Р 58940-2020).
- Интерфейсы:
- Bluetooth для обмена с внешним индикаторным устройством считывания (СЕ901);
- GSM для обмена с внешними информационным системами (АИИС КУЭ);
- Волоконно-оптический интерфейс для обмена данными между СВО и ББ;
- USB (технологический) для настройки ББ перед эксплуатацией.
| Показатели |
Величины |
| Номинальный ток, А |
5; 10; 20; 30; |
| Максимальный ток, А |
100, 200, 400 |
| Стартовый ток (чувствительность), мА |
10; 20; 40; 60; |
| Номинальное напряжение, кВ |
6; 10 |
| Предельный рабочий диапазон напряжения, В |
от 0,75 до 1,2Uном |
| Частота измерительной сети, Гц |
50±5 |
| Класс точности при измерении активной/реактивной энергии |
0,5s/1 |
| Постоянная счетчика, имп/кВт·ч, имп/квар·ч |
200 |
| Полная потребляемая мощность по цепям напряжения В·А, не более |
45 |
| Полная потребляемая мощность по цепям тока, В·А, не более |
0,5 |
| Степень защиты оболочки |
IP65 |
| Климатическое исполнение и категория размещения |
У1 |
| Диапазон рабочих температур, °С |
от минус 45 до плюс 70 |
| Масса, не более, кг |
7 |
| Габаритные размеры СВО (В х Ш х Г х Длина кабеля), не более, мм |
425 х 95 х 105 х 2000 |
| Габаритные размеры базовый блок (ВхШхГ), не более, мм |
265 х 95 х 105 |
Внимание, данный прибор учета не имеет RS-485, поэтому через внешний модем его не настроить, но у него имеется встроенный GSM-модуль, через который можно его настроить, например, отправив конфигурационную СМС-команду.
Также к прибору можно подключиться с помощью USB или устройства считывания счетчиков CE901
