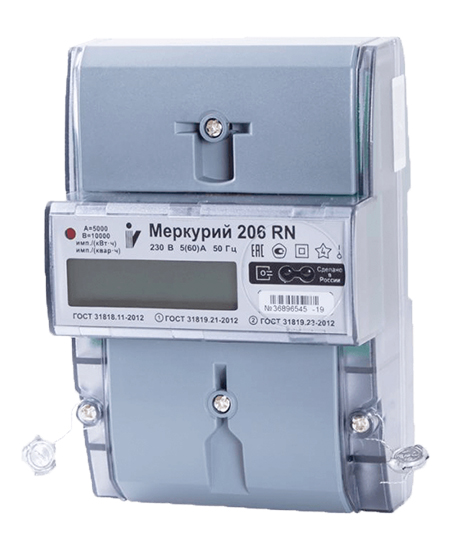

Счетчик для коммерческого учета активной и реактивной электроэнергии в однофазных цепях переменного тока и работает как автономно, так и в составе АСКУЭ.
Контроль нагрузки осуществляется посредством установки лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов или по команде диспетчера.
| Марка прибора учета | Меркурий 206 | |
| Класс точности при измерении | ||
| - активной энергии | 1,0 | |
| - реактивной энергии | 2,0 | |
| Номинальное напряжение, В | 230 | |
| Установленный диапазон рабочих напряжений, В | 207 ... 253 (при UНОМ=230) | |
| Расширенный рабочий диапазон напряжений, В | 184 ... 264 | |
| Предельный рабочий диапазон напряжений, В | 0 ... 264 | |
| Номинальный (макс) ток, А | 5 (60); 5 (80); 10 (100) | |
| Напряжение питания интерфейса RS-485, В | +5 ... +12 | |
| Допустимые перегрузки по току в течении 10 мсек, А | ||
| - для IМакс = 60А | 1800 | |
| - для IМакс = 80А | 2400 | |
| - для IМакс = 100А | 3000 | |
| Стартовый ток (чувствительность), А | ||
| - для IБАЗ = 5А | 0,020 | |
| - для IБАЗ = 10А | 0,040 | |
| Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/В*А не более | ||
| - для счётчиков с внешним питанием | 1,2 / 8 | |
| - для счётчиков с внутренним питанием | 2,5 / 7 | |
| - для счётчиков с индексом "L" | 1,5 / 24 | |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,5 | |
| Параметры тарификатора: | ||
| - количество тарифов | 4 | |
| - количество тарифных зон в пределах суток | 8 | |
| - количество типов дней | 8 | |
| - количество сезонов | 12 | |
| Скорость обмена, бит/секунду: | ||
| - по интерфейсам | 300, 600, 1200, 2400, 4800, 9600 | |
| - через оптический порт | 9600 | |
| Передаточное число импульсного выхода: | ||
| - в режиме телеметрии, имп/кВт, [имп/(квар*ч)] | 5000 | |
| - в режиме поверки, имп/кВт [имп/(квар*ч)] | 10000 | |
| Сохранность данных при перерывах питания, лет | ||
| - постоянной информации | 40 | |
| - оперативной информации | 10 | |
| Защита информации | 1. Адресный доступ и аппаратная защита памяти метрологических коэффициентов. 2. Электронные пломбы на вскрытие. 3. Журнал сеансов связи через цифровые интерфейсы. |
|
| Диапазон температур, °С | от - 45 до +70 При эксплуатации счётчиков при температуре ниже -20 допускается частичная потеря работоспособности ЖКИ. |
|
| Наработка на отказ, часов | 220000 | |
| Безотказная работа, часов | 7000 | |
| Срок службы, лет | 30 | |
| Гарантия производителя, лет | 3 | |
| Межповерочный интервал,лет | 16 | |
| Масса,кг | не более 0,6 | |
| Габариты (длина, ширина, высота), мм | 154*105*72 | |
| Гарантия производителя, лет | 3 |
Схема подключения электросчётчика Меркурий 206PRNO к IRZ ATM2 485:
Схема подключения электросчётчика Меркурий 206PRNO к IRZ ATM21:
Схема подключения электросчётчика Меркурий 206PRNO к конвертеру Teleofis ER108:
